产品特点
lŸ三轴直驱气浮结构Ÿ重复定位精度±50nm
lŸ结构紧凑、精度高Ÿ全行程直线度±0.1μm
Ÿ根据需求可定制Ÿ高柔线缆管理系统
背景介绍

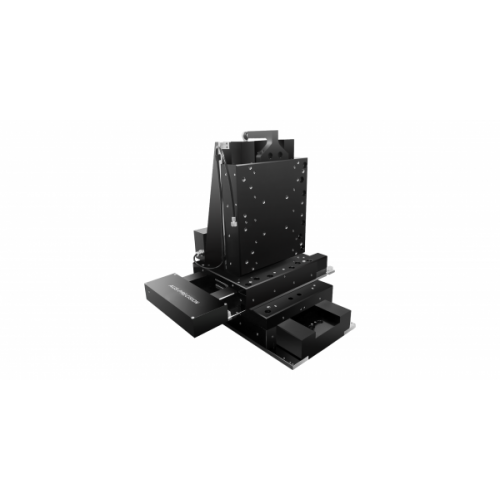

QFL3D系列是一款结构紧凑的三轴气浮运动台,用于飞秒激光加工,超精密加工,测试测量,扫描、半导体及光子学对准等行业,由于非接触式移动,精度高和结构紧凑是行业内的理想选择。
结构优势
QFL3D系列是一款预负载结构的三轴气浮运动台,气浮结构已证明是精密应用中的理想选择,适用飞秒激光加工、微纳制造等应用,具有体积小,精度高和外观紧凑等特点,无论是定位抖动,还是速度稳定性,QFL3D系列都是良好的解决方案。
定制化
根据用户的应用,可以选择单轴,双轴,三轴等多种结构,如直接在XY轴上增加Z轴,平升Z轴或定制大理石基座、立柱及横梁上侧挂Z轴等。此外可提供激光触发同步输出5V TLL信号。
线缆管理
使用高质量的高柔排线和气管,线管弯曲半径产生的扰动力影响可忽略不计,运动中线缆和气管不影响气浮运动台的性能。
洁净室兼容性
气浮轴承本质上与洁净室环境兼容,高质量的无尘线缆管理也符合实验室环境。
规格指标
型号 |
单位 |
QFL3D-50-50-25 |
QFL3D-100-100-25 |
QFL3D-150-150-25 |
||||||
轴系 |
— |
X |
Y |
Z |
X |
Y |
Z |
X |
Y |
Z |
行程 |
mm |
50 |
50 |
25 |
100 |
100 |
25 |
150 |
150 |
25 |
补偿后定位精度 |
Plus(1) |
μm |
±0.1 |
±0.1 |
±0.1 |
|||||
标准值 |
±0.2 |
±0.2 |
±0.2 |
|||||||
双向重复定位精度 |
Plus(1) |
μm |
±0.05 |
±0.05 |
±0.05 |
|||||
标准值 |
±0.1 |
±0.1 |
±0.1 |
|||||||
直线度(2) |
Plus(1) |
μm |
±0.05 |
±0.05 |
±0.1 |
|||||
标准值 |
±0.25 |
±0.25 |
±0.4 |
|||||||
平面度(2) |
Plus(1) |
μm |
±0.1 |
±0.1 |
±0.15 |
|||||
标准值 |
±0.35 |
±0.4 |
±0.5 |
|||||||
Pitch Roll Yaw(2) |
Plus(1) |
arc sec |
±0.35 |
±0.4 |
±0.5 |
|||||
标准值 |
±1 |
±1 |
±1.5 |
|||||||
电子分辨率(3) |
nm |
0.3 或 5(选配) |
||||||||
最大速度 (空载)(4) |
mm/s |
200 |
||||||||
最大加速度 (空载)(4) |
m/s² |
1,(5 定制) |
||||||||
最大负载 |
kg |
5 |
||||||||
供气压力(5) |
MPa |
0.5±0.05 |
注:
以上为单轴精度指标,在洁净间内测试,温度20℃±0.5℃,湿度40%~60%RH,振动等级VC-F,测试点在负载板上25mm处,测试速度10mm/s,Renishaw激光干涉仪测量及自带分析方法,多轴系统精度测试与负载尺寸及测试点高度有关,环境的变化会导致精度变化,如要求非标准测试,请咨询我们。
1. Plus值为高精度指标,是标准值的升级版。
2. 取决于平台安装表面的平面度。
3. 电子分辨率取决光栅尺及控制器的细分倍数。
4. 空载条件下指标,最大速度和加速度取决于负载大小。
5. 为保护气浮导轨建议加装压力保护开关。压缩空气必须是清洁的(过滤至0.25μm或更佳,ISO8573-1),无水(压露点-20℃,ISO8573-1级别3)及无油(ISO8573-1级别1)。
