TiC连续可调谐CW钛宝石激光器

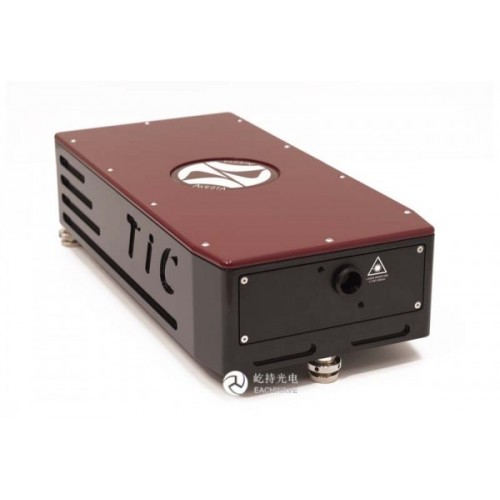

点击图片查看原图
产品: 浏览次数:367TiC连续可调谐CW钛宝石激光器
品牌: AVESTA
单价: 面议
最小起订量: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 30 天内发货
有效期至: 2024-03-20 [已过期]
最后更新: 2023-10-07 10:09
详细信息

TiC连续可调谐CW钛宝石激光器

TiC连续可调谐CW钛宝石激光器Ti:Sapphire CW系统调谐范围宽,线宽窄。TiC.Ti:Sapphire钛宝石连续激光器具有宽波长调谐范围,是许多基础研究领域工具,尤其是不同的光谱应用。波长调谐由双折射Lyot滤波器执行,可以通过USB连接到PC的步进电机手动或电动控制。可以选择将两个标准具放入谐振器中,以便将产生辐射线宽缩小到2GHz。

CW TiC可调谐钛宝石连续激光器需要通过CW DPSS或Ar-Ion泵浦激光器在532 nm处泵浦。AVESTA提供不带泵浦激光器的振荡器,以及带有泵功率从2 W到10 W的集成泵浦激光器的版本。

可选择光纤耦合输出。激光被引导成具有4μm芯径的光纤。特殊光学方案允许自由空间和光纤输出之间轻松切换。

产品特性:

  • 700-1000 nm宽波长调谐范围(带一组光学系统)

  • > 1.8W@800 nm平均输出功率

  • 集成泵浦激光选项(2 W至10 W)

  • 窄线宽(<2 GHz)的标准选项

  • 自动波长调谐PC连接

  • 可选内置光纤耦合器

  • 内置光谱仪和功率计(可选)

典型应用:

  • 生物成像

  • 电信和半导体研究

  • 其他基础和应用研究

  • 拉曼光谱

  • 化学研究




TiC激光器与外部DPSS泵激光器一起使用

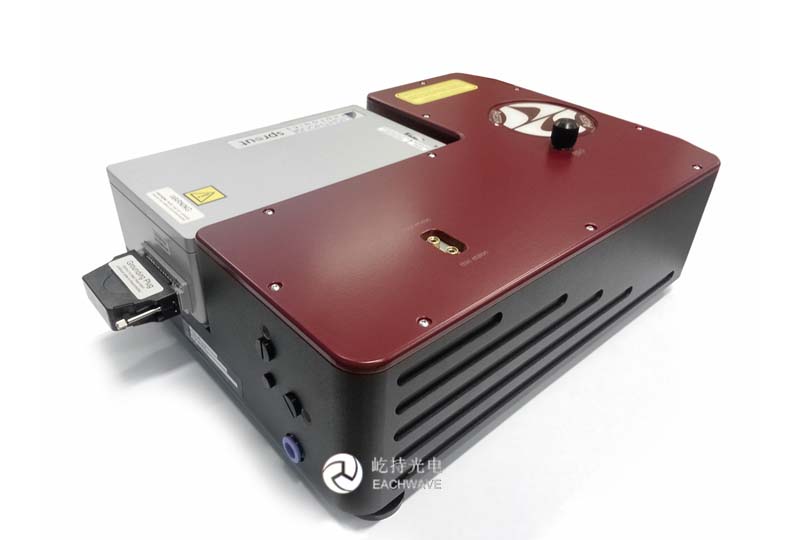

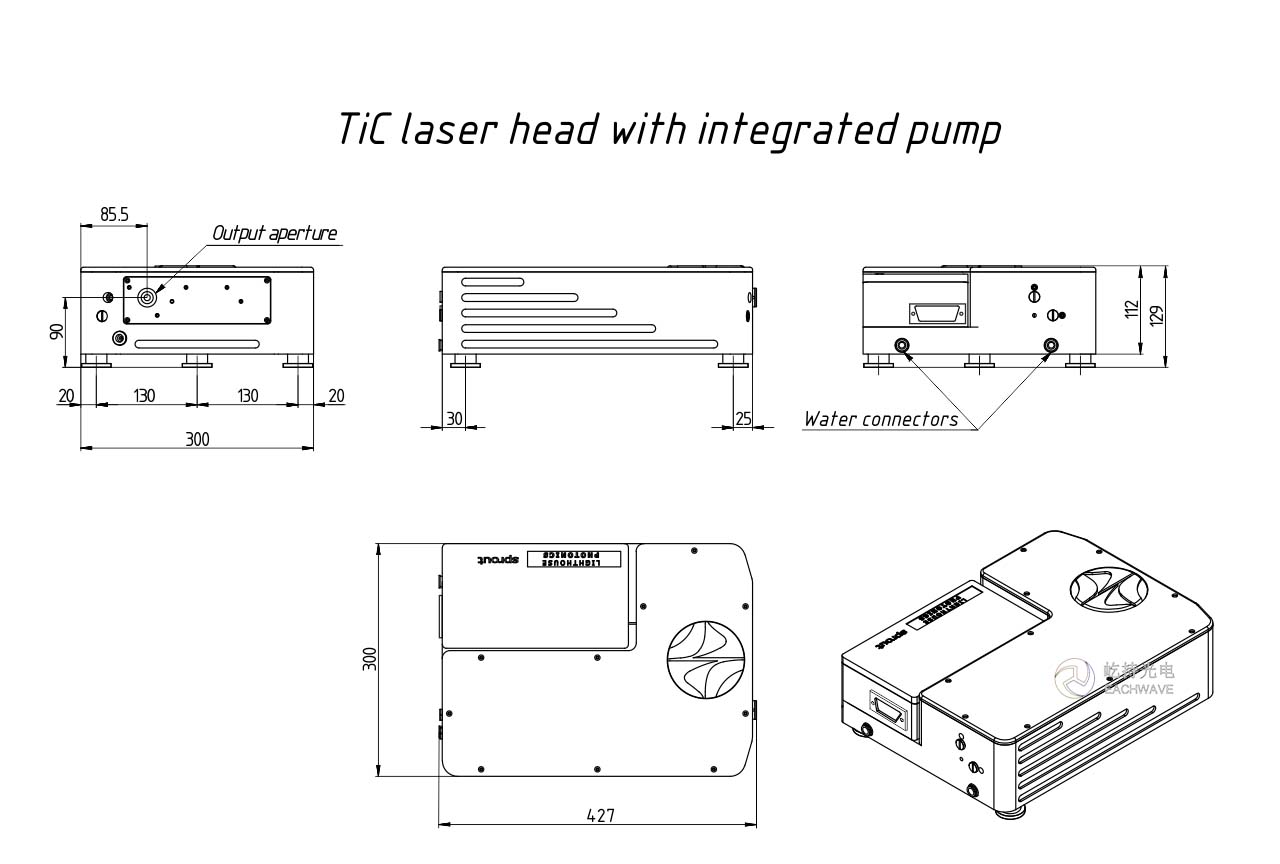

带有集成泵浦激光器版本



TiC连续可调谐CW钛宝石激光器规格:


标准型号和可用泵浦激光功率

泵浦激光功率TiC输出功率为800 nm
(自由空间)
 TiC输出功率为800 nm
(光纤耦合,可选)
3 W
5 W
6 W
8 W.
> 400 mW
> 800 mW
> 1.2 W
> 1.8 W
> 250 mW
> 500 mW
> 900 mW
> 1.2 W
一般光学规格

波长调谐范围700-1000 nm(定制波长范围为690 ... 1060 nm)
输出线宽<45 GHz(默认值)
<20 GHz(带1个腔内标准具,可选)
<2 GHz(带2个腔内标准具,可选)

泵激光集成或独立DPSS 480 ... 550 nm低噪声泵浦激光器(最高8 W);
泵浦激光器必须具有低振幅噪声并具有TEM00模式

光纤输出(可选)FC插座,SMF FC-FC跳线,长度1 m,芯径4 um
空间模式和M ^ 2TEM00(M 2 <1.2)
输出光束直径(1 / e 2<2mm
输出偏振线性,水平,PER> 100:1
光束发散<1 mrad
长期输出功率稳定性1)<0.2%rms
尺寸(长×宽×高)

激光头427×300×129 mm(包括集成泵浦激光器)

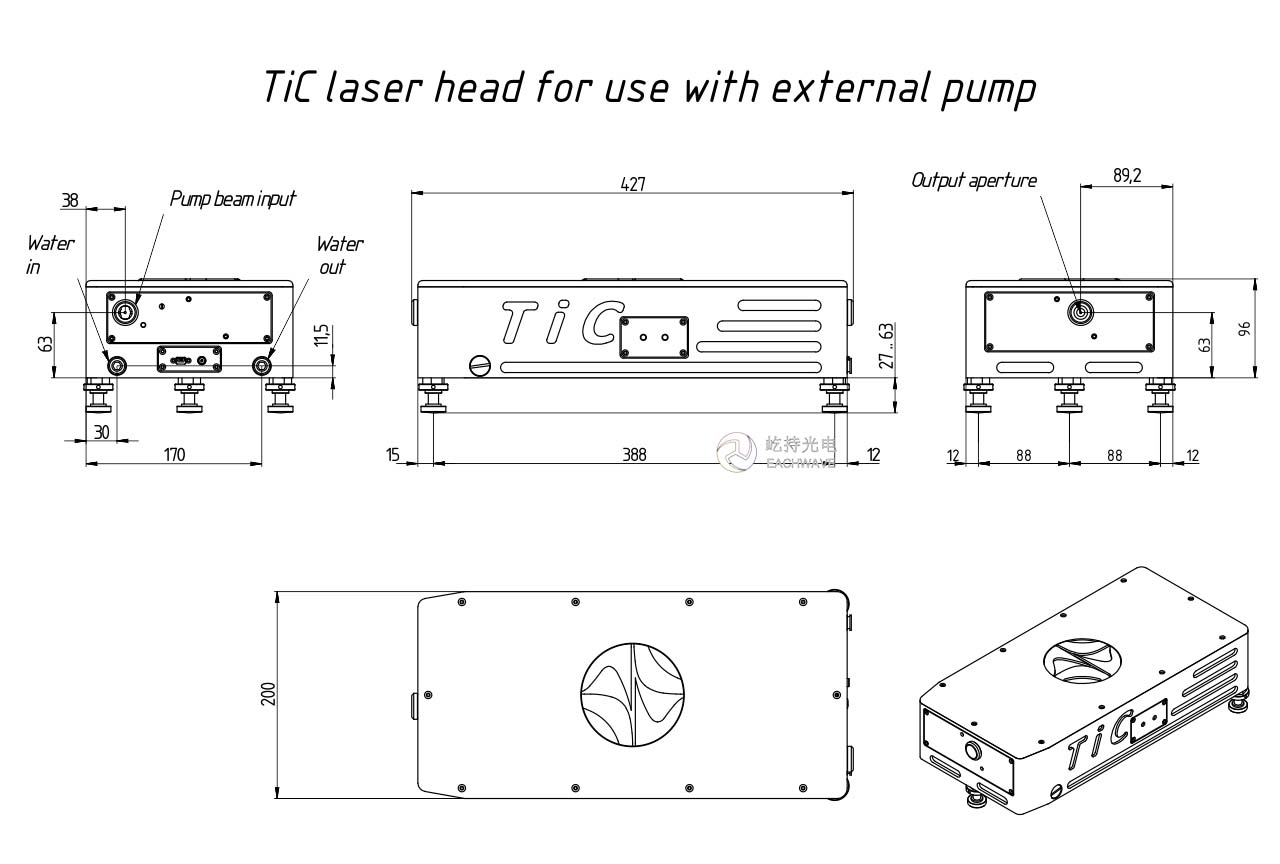

427×200×123 mm(用于外部泵浦)

集成泵激光控制单元353×360×119 mm
闭环冷水机组430×340×190 mm
环境和实用规范

工作温度15-30°C
相对湿度<60%,无凝结
电压单相; 100-240 VAC; 50/60Hz
能量消耗<1.5千瓦
可用的工厂配置包2)

热稳定整体式车身包含在任何包中
“ 手动”工厂包- 双折射Lyot滤波器,带手动千分尺螺丝调节
- (可选)一个或两个腔内标准具,可手动调节

“基本”工厂包(默认)- 带步进电机调节的双折射Lyot滤波器
- (可选)带有手动或步进电机调节的一个或两个腔内标准具
- 带遥控的电动波长调谐
- 具有波长调谐远程控制功能的基本Windows软件

“ AU”自动工厂包- 带步进电机调节的双折射Lyot滤波器
- (可选)带手动或步进电机调节的一个或两个腔内标准具
- 内置光谱仪
- 内置功率计
- 有源输出功率稳定锁定3)
- BRF控制和标准具(可选)通过单一Windows软件应用程序进行控制
- 扩展的Windows软件版本,包括操作参数监控和单击波长调整

1) - 在冷启动30分钟后,在相同室温条件下连续运行12小时,使用工厂提供/推荐的稳定闭环冷水机组,具有适当的容量和工厂提供/推荐的低噪音机载集成高稳定泵激光器,有源电源锁定开启; 仅限“自动”包;
2) - 请选择其中一个包作为您基础系统; 某些功能可根据客户的具体要求进行不同的定制或组合;
3) - 仅适用于  某些  制造商认证的泵浦激光器型号,请咨询。

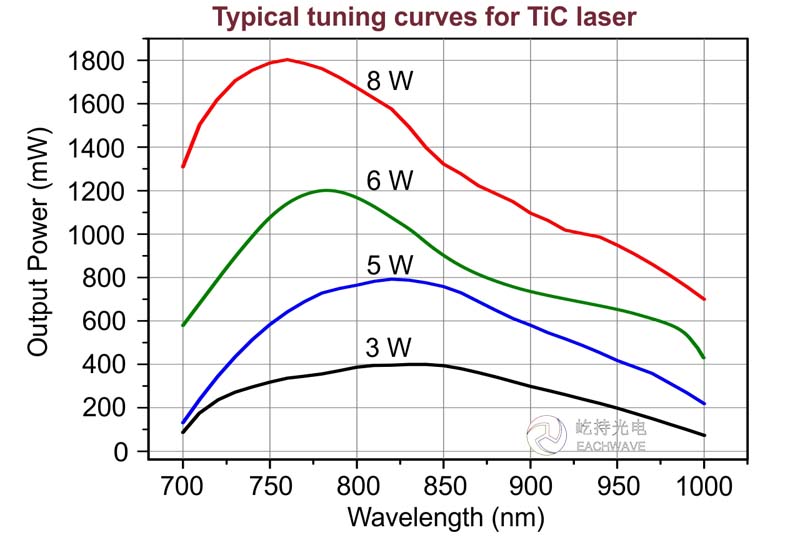

在不同泵浦功率下操作的的TiC激光器的典型波长调谐曲线

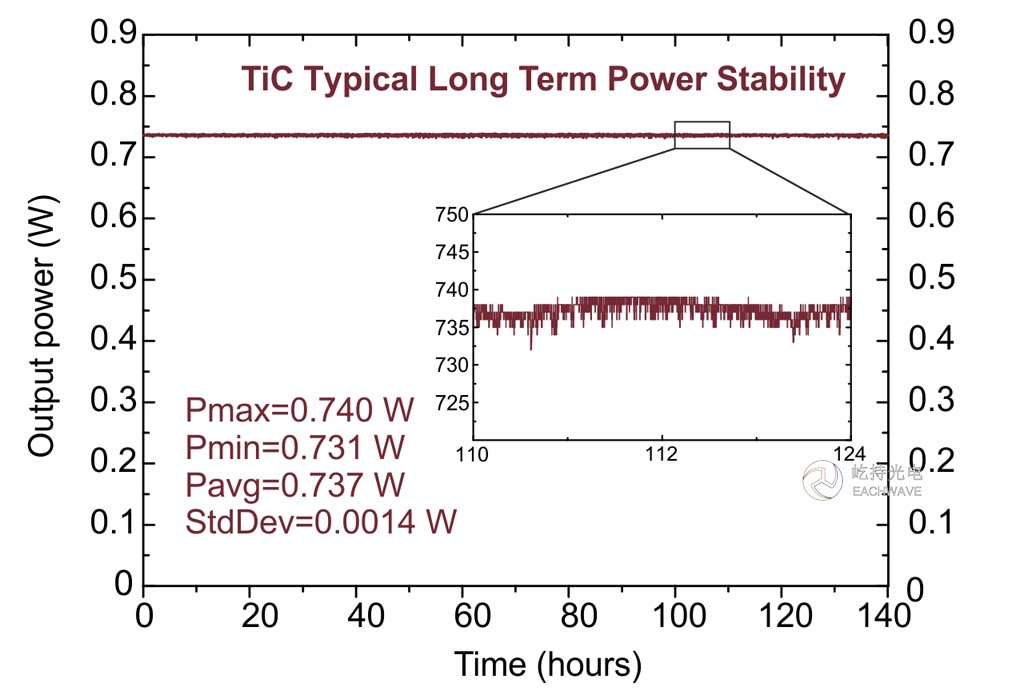

140小时连续测量的TiC激光输出功率

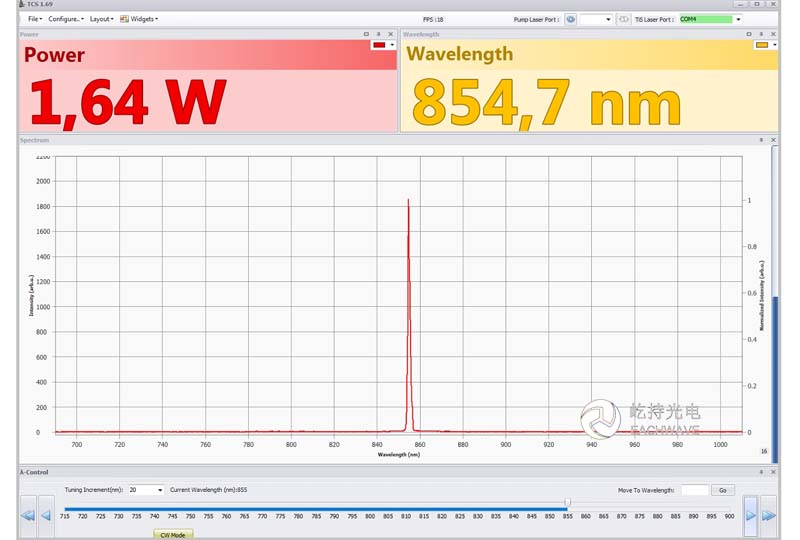

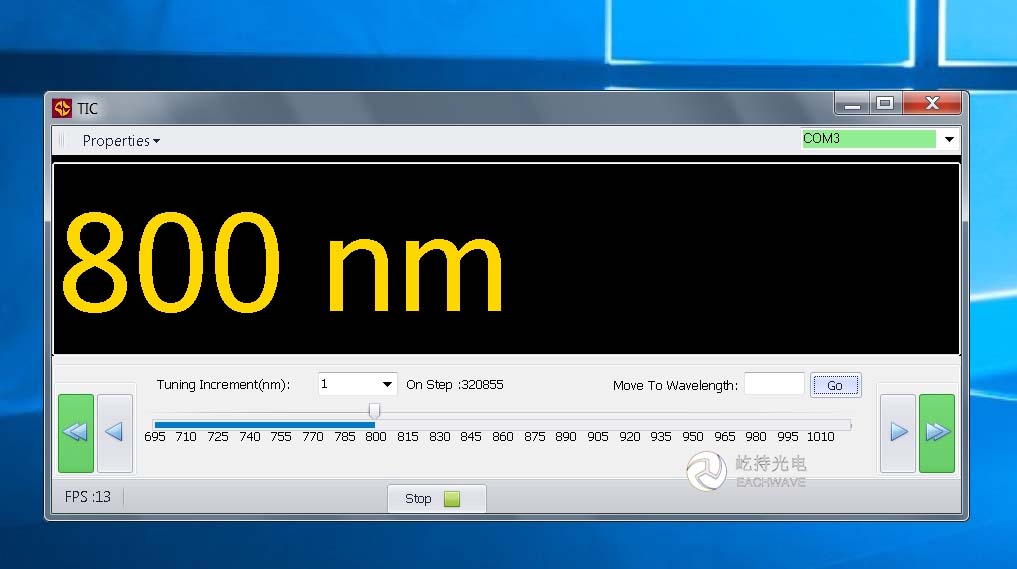

用于“基本”版的TiC激光器的控制软件

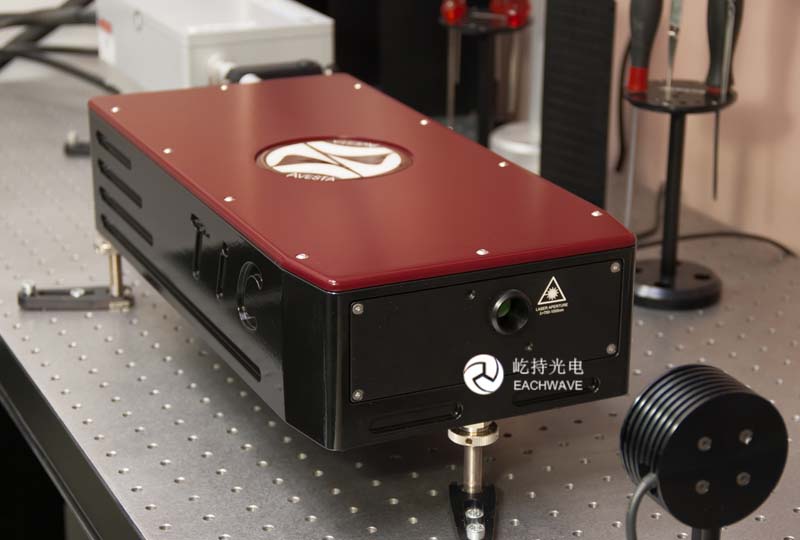

与外部DPSS泵浦激光器串联使用的的TiC激光器
