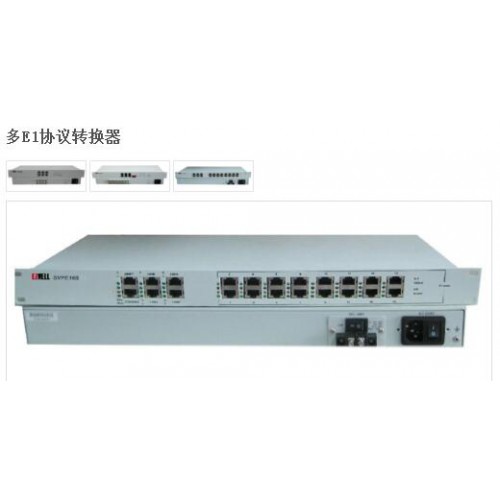

超级虚拟专用以太网多E1协议转换器SVPE18X系列是使用自主开发的专用集成电路研制生产的用户终端接入设备。多E1协议转换器是以超大规模专用集成电路为核心构成的以太数据通过E1传输网而实现用户数据接入的设备,使以太数据能在多个E1中传输，突破单个E1的带宽限制，可以非常方便地利用公众网中现有的丰富的E1资源快速组建宽带以太数据网。
多E1协转支持G.8040标准，使用通行的GFP封装映射到PDH承载，支持1～16路E1的虚级联传输以太数据。用户侧提供４个10/100base-Tx端口，及一个100base-Fx端口可选。在设计中完全遵循ITU-T最新颁布的标准，可以和同样遵循国际标准的其他厂家产品对通。
多E1协议转换器支持LCAS链路容量调整规范（G.7042），对E1通道无任何特殊要求，并且能对E1自动容错，对于故障通道进行自动的隔离和恢复，通道的单向故障不影响另一方向带宽，有故障的链路将被自动删除，设备仅降低数据吞吐率，而不会中断数据的传送，最大程度上降低对业务的影响。SVPE-x8配置灵活，维护简单，同时提供完整的网络管理功能。
采用大规模芯片，电路简单，功耗低，可靠性高；
提供4个10/100base-Tx端口，4个以太口可进行本地交换和通道隔离；
提供一个100base-Fx端口，固定100Mbps速率；
提供完整的本端/远端告警指示，误码统计，可设置的误码率门限，支持远端测试环回；
提供SNMP、CONSOLE管理接口，可以灵活设置设备的功能；
基于端口的VLAN和基于TAG的VLAN功能可以为用户业务提供优先级和流量控制，保证更好的QoS；
支持G.8040标准，使用通行的GFP封装映射到PDH承载；
支持1～16路E1的虚级联传输以太数据，E1接口阻抗为75Ω或120Ω；
支持以太口MDI/MDIX自适应；
支持1552包长；
支持基于端口的限速功能；
支持802.1p优先级功能；
支持基于802.3x标准，PAUSE帧流量控制功能；
支持VCAT虚级联（G.7043），可自适应最大240ms的通道时延差；
可对广播包进行抑制；
适应-48VDC或220VAC电源环境。
类型 |
型号 |
E1 |
10/100base-Tx |
100base-Fx |
网管 |
结构 |
图片 |
4E1协转 |
SVPE48 |
4 |
4 |
CONSOLE+SNMP |
Mini型 |
大图 |
|
SVPE48x |
4 |
4 |
1 |
CONSOLE+SNMP |
Mini型 |
大图 |
|
KSVPE48 |
4 |
4 |
CONSOLE+SNMP |
插卡 |
-- |
||
KSVPE48x |
4 |
4 |
1 |
CONSOLE+SNMP |
插卡 |
-- |
|
8E1协转 |
SVPE88 |
8 |
4 |
CONSOLE+SNMP |
19英寸×1U |
大图 |
|
SVPE88x |
8 |
4 |
1 |
CONSOLE+SNMP |
19英寸×1U |
大图 |
|
KSVPE88 |
8 |
4 |
CONSOLE+SNMP |
插卡 |
-- |
||
KSVPE88x |
8 |
4 |
1 |
CONSOLE+SNMP |
插卡 |
-- |
|
16E1协转 |
SVPE168 |
16 |
4 |
CONSOLE+SNMP |
19英寸×1U |
大图 |
|
SVPE168x |
16 |
4 |
1 |
CONSOLE+SNMP |
19英寸×1U |
大图 |
|
KSVPE168 |
16 |
4 |
CONSOLE+SNMP |
插卡 |
-- |
||
KSVPE168x |
16 |
4 |
1 |
CONSOLE+SNMP |
插卡 |
-- |
