广东飞新达智能设备股份有限公司

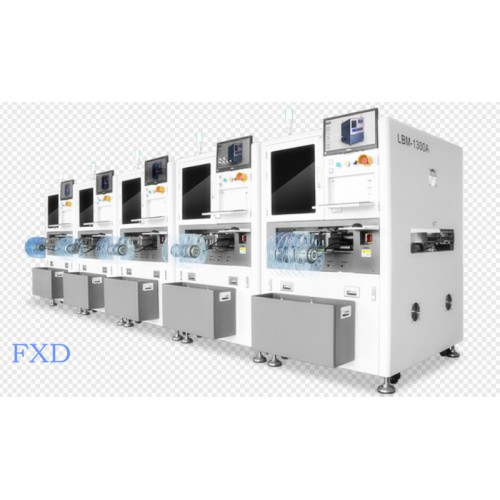

手机辅料贴合
产品介绍
飞新达手机辅料贴合始以满足客户需求为我们的第一要务，凭借端正的工作态度和全面的3C产业知识为每一位客户带来最优质的服务，创造最大的价值，助力客户在瞬息万变的市场形势中走在最前端。
3C产业智能装备提供商
强大竞争力的智能设备及解决方案
飞新达手机辅料贴合作为中国最尖端的3C产业智能装备提供商之一， 飞新达一直致力于为客户提供有强大竞争力的智能装备及解决方案。以专业的营销平台，全方位的服务保障体系、自身雄厚的构建解决方案的整合实力，飞新达助力每位客户获得最大的经济效益和满意的服务体验。在全球化的经济挑战中，突破创新占得先机，实现共赢。
自主研发的手机辅料贴合，对需要贴装的辅料和基板不造成任何损坏的情况下，完整和稳固地快速拾取所需贴装的辅料，并通过视觉系统对吸取的辅料进行位置和角度偏差纠正，并快速和准确地把所有拾取的辅料贴装在基板指定的位置上。
手机辅料贴合适用范围：
目标市场主要为手机、平板、笔记本电脑、PCB/FPC等3C电子周边产品的平面贴合，也可适用于包装机械、橡胶塑料工业机械、化学工业机械、金属加工机械、静电电子工业设备等行业的装填机、粘胶机、贴标机等。
手机辅料贴合产品优势： |
|
速度 |
目前同类产品的速度在2000CPH左右，本产品初期速度可达到4000~4500CPH，后期经过改进，可达到5000CPH左右。 |
精度 |
目前同类产品的托盘定位精度较低（>0.5mm），在托盘进盘误差较大的情况下，无法实现高精度的贴装，本产品可实现托盘视觉定位，贴装时对托盘误差进行补偿，从而实现了贴装的高精度。 |
时间 |
目前同类产品需要对吸取位置、贴装位置进行位置示教，一个项目的调试时间超过2小时，本产品只需对吸取位置和贴装位置简单对位，一个项目的调试时间最低可在30分钟以内（熟练操作工）。 |
手机辅料贴合技术参数：
项目 |
参数 |
备注 |
贴装速度 |
≥5000CPH |
|
贴装精度 |
±0.1mm |
|
贴装范围 |
2mm-80mm |
|
调试时间 |
＜10min/颗 |
|
外形尺寸(MM) |
1200（W）*1600D（D）*1550（H） |
|
支持托盘尺寸(MM) |
390(L)×220(W) |
|
最大夹盘厚度 |
8mm |
|
最大载重 |
4kg |
|
托盘以上空隙 |
20mm |
Z轴最大行程 |
托盘定位精度 |
±0.02mm |
|
贴装能力 |
同时完成6颗辅料的自动贴装 |
|
运输轨道系统 |
双轨系统，固定轨道 |
|
通讯接口 |
SMEMA |
手机辅料贴合
产品说明： ◆ 飞达结构可进行快速更换和安装，剥料结构可分为剥取同步型、剥后再取型，可根据辅料材质自由切换，更换飞达的时间少于15s/件； |
◆ 辅料吸嘴采用自锁结构设计，无需螺丝坚固，可快速换取，更换时间＜10s/件； |
◆ 材料方式：辅料为卷料且最大放卷直径250mm，内径3英寸/6英寸的卷芯（供料器具备张力控制能力，而保证料带输送稳定性）； |
◆ 设备需配置项目参数记忆功能，最少记忆100个项目以上（调出对应参数即可生产对应产品）； |
