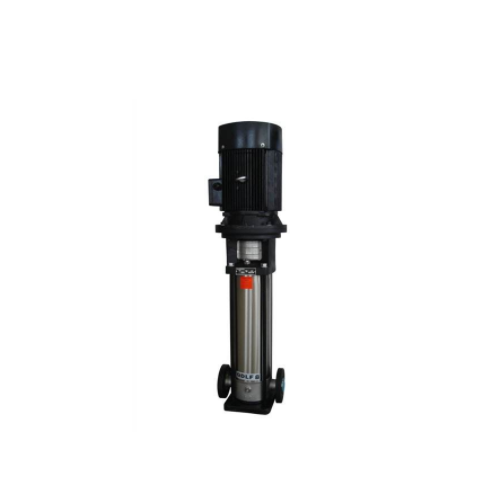

CDLF不锈钢立式轻型多级管道泵产品概述

CDLF系列轻型立式不锈钢多级离心泵（以下简称多级泵）是吸取了国内外先进技术而设计制造的非自吸立式多级离心泵，采用标准立式电机和快装式机械密封，更换非常方便。泵的过流部分均采用不锈钢（304\316）材料制成，可适用于轻度腐蚀性介质。该产品可替代国外CR、CRN等同类产品。产品投放市场后，以其高效节能、质量可靠、使用范围广等特点，深受广大用户的喜爱。

CDLF不锈钢立式轻型多级管道泵产品特征

1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

3、多级管道泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

CDLF不锈钢立式轻型多级管道泵产品用途

供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。

工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。

水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。

灌溉：农田灌溉、喷灌、滴灌。

CDLF不锈钢立式轻型多级管道泵输送介质

1、 稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

3、泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。

CDLF不锈钢立式轻型多级管道泵技术参数

流量：4.2-504m3/h；

扬程：24-240m；

功率：1.5-450kw；

转速：1480r/min；

口径：φ40-φ250；

温度范围：0-+90℃；

工作压力：≤2.4Mpa。

CDLF不锈钢立式轻型多级管道泵型号意义

CDL F 4—120

| | | |
| | | |______ 级数×10
| | |
| | |__________额定流量m3/h
| |
| |_____________流过部件为不锈钢（304或316）
|
|_________________ 轻型不锈钢立式多级管道泵

CDLF不锈钢立式轻型多级管道泵型号参数

型号	扬程	流量	电机功率	转速
	（m）	（m3/h）	（KW）	（r/min）
CDL1-2	11.5	1	0.37	2900
CDL1-3	17	1	0.37	2900
CDL1-4	22.5	1	0.37	2900
CDL1-5	28	1	0.37	2900
CDL1-6	33.5	1	0.37	2900
CDL1-7	39	1	0.37	2900
CDL1-8	45	1	0.55	2900
CDL1-9	51	1	0.55	2900
CDL1-10	57	1	0.55	2900
CDL1-17	95	1	1.1	2900
CDL1-19	106	1	1.1	2900
CDL1-21	117	1	1.1	2900
CDL1-23	128	1	1.1	2900
CDL1-25	139	1	1.5	2900
CDL1-27	150	1	1.5	2900
CDL1-30	166	1	1.5	2900
CDL1-33	183	1	2.2	2900
CDL1-36	200	1	2.2	2900
CDL2-2	15	2	0.37	2900
CDL2-3	22	2	0.37	2900
CDL2-4	30	2	0.55	2900
CDL2-5	37	2	0.55	2900
CDL2-6	45	2	0.75	2900
CDL2-7	52	2	0.75	2900
CDL2-9	67	2	1.1	2900
CDL2-11	82	2	1.1	2900
CDL2-13	98	2	1.5	2900
CDL2-15	112	2	1.5	2900
CDL2-18	136	2	2.2	2900
