Qioptiq Photonics UK Ltd（原英国Point-source公司）全球著名的精密光学和光学系统的供应商。主动温度控制技术、创新闭环调制CLM使输出异常稳定，无任何跳模现象，同时具有高性能低噪声的特点，输出功率精确调节。KineMATIXTM专利耦合器工聚焦显微CLSM市场市占率80%以上：

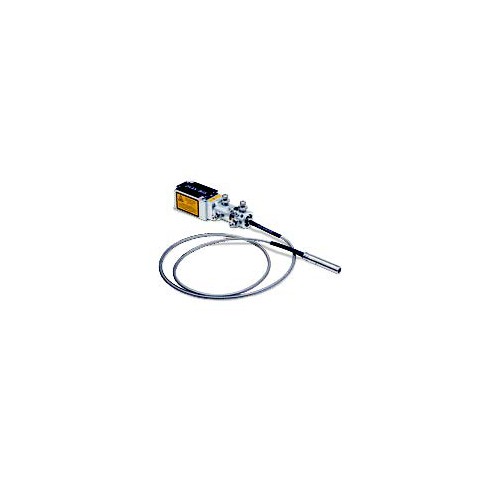

QIOPTIQ多波长保偏光纤合束激光器
光纤耦合即插即用全固态 |
多波长合束375-852nm多波长 |
独创多波长单模保偏光纤耦合技术，输出光束接近衍射极限，并具有零像散,高空间 相干性和高指向稳定性的特点。 提供互锁（interlock），电流及温度***等功能，以帮助提升仪器的性能。高动态范围、高速模拟调制（高达5MHz）、以及功率精确调节等特点。提供恒电流型、超低噪声型，以及多路复用型等多种定制型解决方案。 |
|
结构紧凑，坚固耐用 |
|

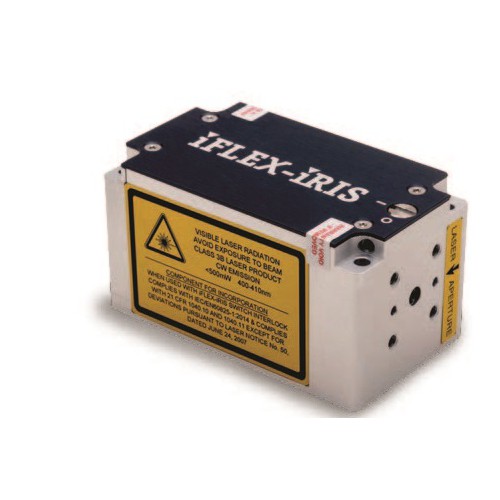

IRIS系列：375-852nm紧凑单波长系列单模保偏光纤耦合输出
Gemini系列：双波长合束共轴
Viper系列：5波长独立合束共轴，无需调节光路校准
Mustang系列：488/561nm带有宽带声光调制系统
Kine FLEX专利光纤耦合系统：提供最好的波束指向稳定性
主要应用：超分辨率成像、共聚焦显微镜、荧光激发、光谱学、流式细胞术、SPIM、FRAP、TIRF……
最新改进：
Qioptiq is The World Leader in the design and manufacture of single-mode polarization maintaining fiber delivery systems for lasers at 355-1064nm. It is our own IP for the formula.
a．<1μrad /℃波束指向稳定性(世界上最稳定，光束漂移最小化)
b、单模光纤作为空间滤波器（真正的TEM00、衍射极限、高斯轮廓)；M2< 1.1；(无旁瓣/热点/不规则)；
c、在光纤输出中整合光束整形，“即插即用”设计
d、超低噪音和异常功率稳定性
Qioptiq Laser has good performance, even better SNR and stability than Coherent laser. Market is getting more popular using multi-wavelengths laser on high quality biology imaging. iFLEX-Viper is the exactly product for this application.
Latest improvement.
Here is a video explanation about the CLM feature in our iFLEX-iRIS lasers and iFLEX-Gemini laser engines.
Small clarification, when my colleagues said 10x reduction in noise I meant 10dB reduction. (Since, rms <0.1% becomes rms< 0.05% with CLM feature）.
特性 |
优点： |
输出：联合，同轴 |
不需要激光校准 |
完全独立的激光控制 |
易于使用，便携式，交钥系统 |
对每个波长真正的切断 |
与传统气体激光器相比，寿命更长 |
非凡的功率稳定性 |
x10倍小于等效氩激光 |
超低噪声性能 |
每个波长的直接调制 |
领先的的波束指向稳定性 |
可靠的和可重复的测量 |
oem和最终用户选择 |
|
| 自适应信息光学类 | 空间光调制器波前分析仪自适应光学系统数字微反射镜DMD光刻仪光学元件器件DOE |
| 超快激光与测量 | 飞秒激光器皮秒激光器自相关仪超短脉冲测量仪Frog超快激光器件 |
| 激光器和光源 | 光纤激光器低噪声窄线宽激光器可调谐激光器半导体激光器和放大器SLD和ASE宽带光源 |
| 光谱测量类 | 超连续谱光源单色仪光谱仪光栅辐射计防嗮系数分析仪Qioptiq-Point-source |
| 激光测量设备 | 激光功率能量计质量分析仪位敏探测器光电探测器光学斩波器红外观察仪及防护镜红外相机 |
| 太赫兹产品 | 太赫兹光谱仪太赫兹相机太赫兹功率计太赫兹探测器太赫兹元器件 |
| 光纤拉锥机及光纤配件 | 光纤熔融拉锥机光纤跳线及配件无源器件 |
| 激光配件 | 普克尔盒电光调制器法拉第隔离器半导体可饱和吸收镜 |
技术参数
Wavelength (nm) |
640±5 |
561±2 |
532±2 |
515±2 |
488±2 |
445±5 |
405±5 |
|||||||
Nomenclature |
R |
Y |
G1 |
G |
B |
I |
V |
|||||||
Power after fiber (mW) |
20 |
50 |
20 |
50 |
20 |
50 |
20 |
40 |
20 |
50 |
20 |
50 |
20 |
50 |
RYBV - Basic system |
||||||||||||||
Low power iFLEX-Viper-RYBV |
• |
• |
◊ |
◊ |
• |
◊ |
• |
|||||||
High power iFLEX-Viper-RYBV |
• |
• |
◊ |
◊ |
• |
◊ |
• |
|||||||
YGBI - Basic system |
||||||||||||||
Low power iFLEX-Viper-YGBI |
◊ |
• |
◊ |
• |
• |
• |
◊ |
|||||||
High power iFLEX-Viper-YGBI |
◊ |
• |
◊ |
• |
• |
• |
◊ |
|||||||
Noise rms (20Hz–2 MHz) |
< 0.3 % typ |
|||||||||||||
Power stability (8 hours) |
< 2 % |
|||||||||||||
Spatial mode, TEM00, M2 |
M2 < 1.1 typ, diffraction limited |
|||||||||||||
Pointing stability after fiber |
< 1μrad/ºC |
|||||||||||||
Polarization extinction ratio |
≥100:1 |
|||||||||||||
Max. base plate temp. |
40ºC |
|||||||||||||
CW power adjustment (perl) % |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
0, 0.1-100% |
|||||||
Analogue modulation (perl) |
0–5 V |
0–5 V |
0–5 V |
0–5 V |
0–5 V |
0–5 V |
0–5 V |
|||||||
Bandwidth |
DC to 2MHz, over 3dB bandwidth frequency |
|||||||||||||
Dynamic range |
≥30 dB |
|||||||||||||
Rise / fall time over 10–90% |
≤350 ns |
|||||||||||||
Dimensions laser head |
455mm (L) x 335mm (W) x 84mm (H) |
|||||||||||||
Dimensions controller |
370mm (L) x 322mm (W) x 85mm (H) (or H = 91mm with feet) |
|||||||||||||
产品推荐：瑞士lynceetec.com数字全息显微镜DHM：0.001秒即可得到实时三维形貌，并且是亚纳米的分辨率
技术参数
波长(nm)和功率(mW) |
|||||||||||||||||||||
375 |
405 |
413 |
445 |
458 |
473 |
488 |
505 |
515 |
520 |
532 |
561 |
594 |
633 |
637 |
642 |
647 |
660 |
670 |
730 |
780 |
852 |
20 |
50 |
100 |
20 |
20 |
75 |
20 |
50 |
20 |
30 |
20 |
20 |
20 |
30 |
20 |
20 |
50 |
80 |
10 |
20 |
70 |
35 |
40 |
100 |
50 |
70 |
40 |
50 |
40 |
40 |
70 |
100 |
40 |
|||||||||||
50 |
200 |
75 |
100 |
60 |
100 |
||||||||||||||||
220 |
140 |
||||||||||||||||||||
波长(nm)** |
CLM,375-520nm&633-852nm |
532 |
561 |
594 |
横模, TEM00 |
M2< 1.2 typ |
|||
出瞳孔径Øat 1/e2 |
0.7 ± 0.2 mm |
|||
指向稳定性 |
< 5 μrad/ºC |
|||
偏振比 |
≥ 200:1, Vertical ± 2o |
|||
电源 |
12V DC, 1A |
|||
基板温度 |
40 ºC maximum |
|||
散热需求 |
12 W maximum, < 5W typical |
|||
工作模式 |
CW /Modulated: Analogue,Digital, Dual Input/ Software |
CW |
||
功率稳定性, 8 hrs |
< 0.5 % |
< 2 % |
||
RMS noise (20Hz - 20MHz) |
< 0.05* % |
< 0.3* %, <0.1% 561 nm |
||
峰-峰噪声(20Hz to 1MHz) |
< 0.5* % |
< 3* % |
||
最大周期噪声峰值(1KHz -1MHz) |
< 0.05* % |
<0.3*%, <0.1% 561 nm |
||
CW,功率调节 |
0%, 0.1 - 100% |
Off, 50-100%,and561 nm Off, 15-100% |
||
数字调制带 宽 消光比 上升/下降时间 |
Digital signal DC to 5 MHz 1,000,000:1 < 100 nsec |
OEM options |
||
模拟调制带 宽 消光比 上升/下降时间 电源调节 |
0 - 5V signal DC to 5 MHz 1,000,000:1 < 100 nsec Off and 0.1-100% |
OEM options |
||
双模调制 |
两个输入端口用于调制;规格一样。 同步输入信号a)为数字快速开关，b)为模拟功率调节，通过外部0 - 5v输入或内部软件设置。 |
OEM options |
||
通信 |
micro-USB, RS232 |
OEM options |
||
Laser only |
70(L) x 40(W) x 38(H) mm |
|||
