首页 > 产品族谱 >标准气浮防震光学平台

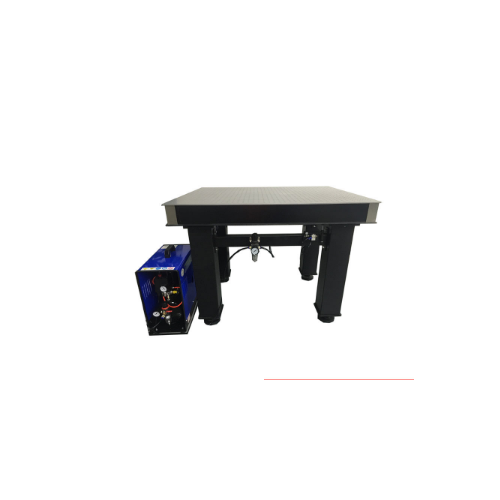

标准气浮防震光学平台
点击图片查看原图
产品: 浏览次数:1595标准气浮防震光学平台
品牌: QX
平面度: 0.05mm\600mmX600
表面粗糙度: 表面粗糙度为1.6μm
固有频率: <6~10Hz,同负载和实际使用情况相关
单价: 1.00元/台
最小起订量: 1 台
供货总量: 999 台
发货期限: 自买家付款之日起3天内发货
有效期至: 长期有效
最后更新: 2018-11-16 14:21
询价
详细信息

吉林省擎轩科技有限公司

1;气浮平台规格型号

QXQF-15-10-08

2;外形尺寸

1500x1000x800

3应用范围

气浮隔振光学平台广泛应用于光学,电子,精密机械制造,冶金,航天,航空,航海,精密化工和无损检测等领域,以及其他机械行业的精密试验仪器,设备振动隔离的关键装置中。

4;特点

采用半膜片式空气弹簧,隔振性能好,固有频率通常小于1.5Hz~3Hz,性价比非常高的科研级气浮隔振光学平台

5;自动平衡

自动充气,自动平衡,响应时间短,平衡速度快

6;固有频率

<1.5Hz~3Hz,同负载和实际使用情况相关

7;重复定位精度

±0.05mm

8;静音气泵

排气量;20L/min排气压力;0.7Mpa电压频率;220v 50Hz运行噪声;40db

9;表面粗糙度

表面粗糙度为1.6μm

10台面结构

三层夹心式蜂窝结构

11上台面

5~6mm430高导磁不锈钢,表面做密迪纹亚光处理(避免台面反光)

12台面内部支撑

钢制井字形蜂窝状支撑结构,焊接工艺,强度高

13下底面

4~6mm厚碳钢,内部做防锈漆,表面喷黑塑处理

14侧板

内层碳钢板,外层为黑色铝塑板,美观实用,四角用不锈钢板包角

15平面度

0.02~0.05mm\600mmX600,高于国外同类产品

16台面孔距/孔径

孔距;25mmX25mm孔径;M6国标公制螺纹

17台面厚度/重量

200mm厚度台面 台面重量225公斤

18;气浮支撑

半膜片式空气弹簧,支撑腿内部还有二级气室,进一步提升隔振性能,整体焊接式四或六支撑结构(3米为六支撑),具有更好的刚性和稳定性,支架带上下两套高度(水平)调整机构,台面加支架总高度800mm,上下可调25mm

19平台负载

450KG
