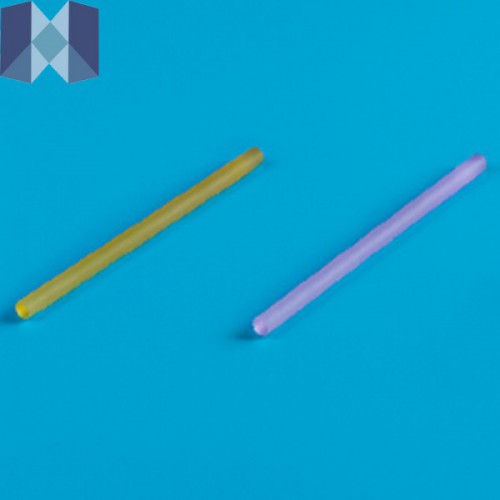

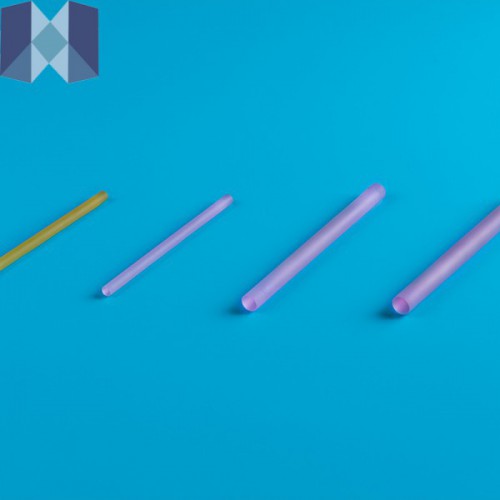

掺钕钇铝石榴石(Nd:YAG )
掺钕钇铝石榴石Nd:YAG是最早和最著名的激光晶体。由于它的很多基本性能优越，故Nd:YAG仍常被用于近远红外固态激光及其倍频，三倍频应用中。我公司还可提供更高规格的Nd:YAG圆棒或厚片，及掺Er，Yb等各种离子的YAG晶体。
基本特性：
1、高增益
2、激光阈值低
3、功率高
4、1064nm光波吸收少
5、热传导性和热冲击特性好
6、光学性质好
7、适用于多种工作方式（连续，脉冲，Q-开关，锁模）
化学式 |
Y3Al5O12 |
晶体结构 |
Cubic |
点阵参数 |
12.01Å |
熔点 |
1970°C |
密度 |
4.5g/cm3 |
反射率 |
1.82 |
热膨胀系数 |
7.8x10-6/K，0 - 250oC |
导热性 |
14W/m/K, 20°C |
莫氏硬度 |
8.5 |
受激发射横截面 |
2.8x10-19cm-2 |
损失系数 |
0.003 cm-1@ 1064nm |
行宽 |
0.6 nm |
辐射寿命 |
550 ms |
规格参数：
Nd掺杂浓度：0.5~1.2(±0.1)atm%
定向：±30arc
平行度: <10秒
垂直度：<5分
平面度:λ/10 @ 633nm
光洁度:10/5
尺寸公差:直径公差:±0.05mm，长度公差:±0.05mm
波前畸变:<λ/8 @ 633nm
通光孔径: >90%中央直径
倒角：≤0.2mmx45°
崩边：≤0.1mm
镀膜：HR-Coating: R>99.8%@1064nm and R<5%@808nm
AR-Coating (Single layer MgF2): R<0.25% per surface (@1064nm)
也可提供：HR @ 1064/532 nm, HR @ 946nm, HR 1319 nm等不同膜系
操作阈值: >500MW/cm^2
品质保证期:一年内正常使用。
Nd:YAG晶体的光参数 |
|||
直径(mm) |
等级标准 |
优良等级 |
最佳等级 |
φ3-6.35 |
≤0.5 fringes/inch ≥25dB |
≤0.25 fringes/inch ≥28dB |
≤0.10 fringes/inch ≥30dB |
φ7-10 |
≤0.7 fringes/inch ≥22dB |
≤0.4 fringes/inch ≥25dB |
≤0.16 fringes/inch ≥28dB |
φ11-13 |
≤1 fringes/inch ≥20dB |
≤0.6 fringes/inch ≥23dB |
≤0.2 fringes/inch ≥26dB |
φ14-16 |
≤1.2 fringes/inch ≥18dB |
≤0.8 fringes/inch ≥20dB |
≤0.25 fringes/inch ≥23dB |
