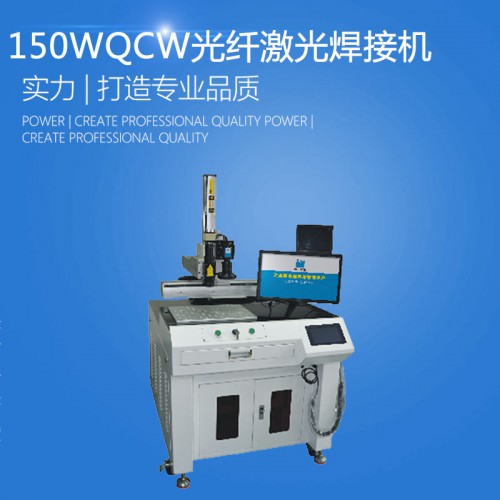

一.QCW激光焊接机原理
激光焊接的工作是应用高能脉冲激光来实现焊接。激光电源首先把脉冲氙灯点着，通过激
光电源对氙灯脉冲放电，形成一定频率，一定脉宽的光波，该光波经过聚光腔辐射到Nd3+:
YAG激光晶体上，激发Nd3+：YAG激光晶体发光，再经过激光谐振腔谐振之后，发出波长为1064nm脉冲激光，该脉冲激光经过扩束、反射、（或经光纤传输）聚焦后打在要焊接的物体上；在PLC或工业PC机的控制下完成焊接。
二.产品特点
1.QCW激光焊接机是点焊、缝焊和长脉冲钻孔应用的理想选择。紧凑型结构设计。因其电
光转换效率＞30%且免维护运行等特点，成本效益要远远优于常规YAG激光器。主要针对
薄壁材料，精密零件的焊接，可实现点焊、对接焊、叠焊、密封焊；
2.极其出色的脉冲功率/能量稳定性；
3.低成本解决方案，同时兼具高峰值功率；
4.电光转换效率高于30%；
5.脉冲和连续两种工作模式；
6.内置脉冲发射器；
三.产品参数
设备型号 |
STHG150 |
激光类型 |
光纤激光器 |
激光波长 |
1064nm |
激光输出最大平均功率 |
150W |
最大激光单点能量 |
15J |
最大激光峰值功率 |
1.5KW |
脉冲频率 |
≤200Hz |
脉冲宽度 |
≤50ms |
电力需求 |
220v/50Hz/20A |
整机功率 |
＜1KW |
四．应用行业
广泛应用于手机通讯、电子原件、眼镜钟表、首饰饰品、五金制品、精密器械、汽车配件
工艺礼品等行业。
激光焊接可应用于钛、镍、锌、铜、铝、铬、铌、金、银等多种金属及其合金，钢、可伐
合金等合金材料间焊接。
