引用：

世界上第一台激光器——红宝石激光器（固体激光器）于1960年7月诞生了，距今已有整整五十八年了。在这五十八年的时间固体激光器的发展与应用研究有了极大的飞跃，并且对人类社会产生了巨大的影响。

固体激光器的基本组成：

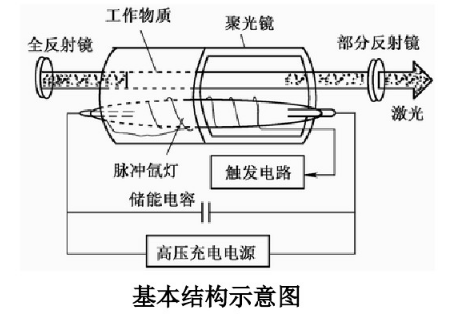

工作物质、泵浦系统、谐、振腔和冷却、绿光系统构成的。下图则是长脉冲固体激光器基本结构的示意图（冷却、滤光系统未画出）。

需清洗的产品：

从上图的结构可看出，配有全反射镜、部分反射镜、聚光镜这些光学玻璃都是前前后后经过镀膜、切割、抛光等表面处理的。所以必会残留粉末、尘埃、手印、水印等杂质。

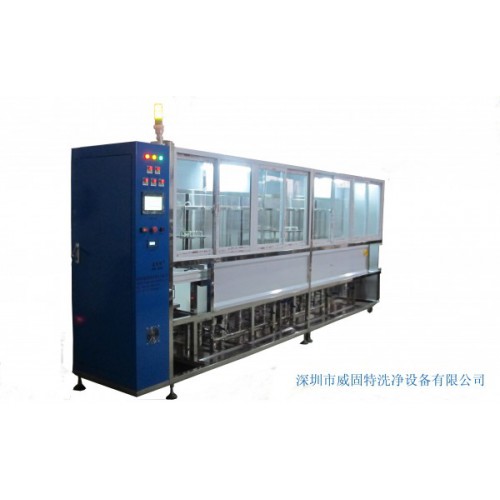

深圳威固特VGT-1409FT光学超声波清洗机：

一、设备型号和定义：

VGT—深圳市威固特洗净设备有限公司产品代号

1409—整机共14个功能槽

FT—表示水基清洗液及非标清洗设备

二、设备能力：节拍3-8分钟（可调）清洗一篮。

三、设备概述：

深圳威固特VGT-1409FT光学超声波清洗机，共有14个功能槽，配置有循环系统、有机溶剂蒸馏回收系统、自动恒温系统、抛动系统、超声波清洗系统、抽风系统、降噪系统、FFU系统、纯水系统、离心甩干系统等。设备采用环保型溶剂有机溶剂洗涤、水溶剂洗涤、纯水漂洗，为环保型清洗机。

清洗过程中工件通过超声波高频产生的“气化现象”的冲击和自身不停地上下运动，增加了液体的摩擦，从而使工件表面的污垢能够迅速脱落，实现其高清洁度的目的。

四、环境要求：

1.空气温度：5～40℃；

2.相对湿度：≤90%；

3.纯水机：1T/H；

4.出水水质：≧17MΩ·CM；

5. 甩干机一台。

五、设备部分配置：

冷却系统：

结构：一至四槽上部设冷排管，冷却管为φ19SUS316L不锈钢无缝管，共9层，配冷水进管。

降噪设置：

功效：将超声波这种特殊声音有效的控制在可承受范围内,更有利于促进生产，提升生产效率。

储液箱结构：

1. 由隔板分成两腔，分油后的清洁溶液经循环泵重新抽入清洗槽，实现自我循环，提高溶液的利用率，而分离后的油排放到总排管；

2. 设市水进口，可分别接至各洗槽及储液箱；

3. 配冷却水管，由清洗槽内温度感应器通过电磁阀控制加水；

4.配不锈钢加热管，功率4KW；

5. 设下限液位开关，水位低时自动声光报警，报警器串联；

6. 储液槽底部设排液阀，与清洗槽串联同时排入总排管。

抛动结构原理：

清洗过程中工件作均匀地抛动，可以增加工件与液体的磨擦，有利于表面污垢迅速脱落，提高清洗效果。

纯水系统(VGT-1T EDI）：

1. 所有筒体为不锈钢结构；

2.由砂、碳、精密过滤、RO、EDI系统组成；

3.抛光混床产水电阻率≥17MΩ·CM；

4. 清洗系统的纯水由此设备供给；

5. 包含软化水处理。

离心甩干系统（甩干机VGT-103SG）：

1. 内控不锈钢结构，外面静电喷漆；

2.由离心平衡、变频控制、PLC、空气过滤、热风系统组成；

3.平衡力:两边篮框的平衡差在1.5KG以内，单边篮框承重5KG以内；

4. 工件离心脱水、烘干在此完成。
