产品型号：COSMO
品牌名称：Octave Photonics

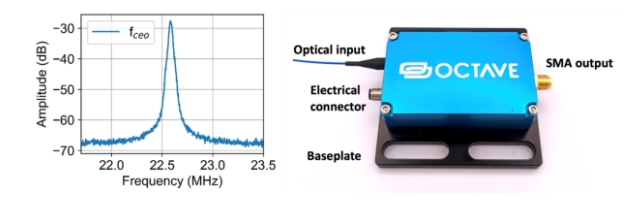

Octave Photonics的光频梳偏频测量模块(COSMO)，为测量载波包络偏移频率(fceo)的f-2f自参考锁定过程提供了一种紧凑且方便的解决方案。COSMO运用了非线性波导技术产生超连续谱，将频谱扩展到至少一个倍频区域，通过低频翻倍与高频进行重叠，从而精准测定fceo。同时，COSMO可以用极低的脉冲能量检测目标频率，从而实现更低的功耗或更高的重复频率。
产品特点：
·输入波长：~1560 nm
·输入脉冲能量：>200 pJ
·输入：PM1550光纤
·输出：SMA连接器
·尺寸：~40x25x15 毫米
·CEO 信噪比：>35 dB
产品参数：
参数 |
COSMO |
输入脉冲波长 |
~1560 nm |
最小脉冲能量（for CEO detection） |
150 pJ typical 200 pJ max. |
绝对最大输入脉冲能量 |
1 nJ |
推荐输入脉冲持续时间 |
<250 fs |
输入光纤 |
PM1550 |
输入光学信号接口 |
FC/APC |
输出电信号接口 |
SMA |
模块尺寸 |
57x35x17 mm |
平均功率消耗 |
0.6 Watts (50 mA @12 V) |
工作温度 |
0 to 40 C |
CEO峰值信号比 |
>35 dB (300 kHz RBW) |

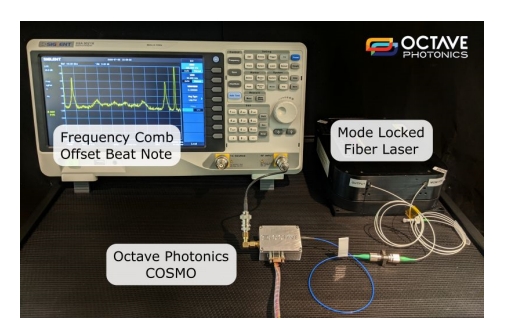

偏移检测示例：在上图配置中，COSMO连接到Er:光纤激光器的输出端。 射频频谱分析仪显示三个峰值：fCEO、fCEO– frep和 frep，其中 frep是激光重复率。
