外螺纹轮廓检测是制造业的一个关键过程，它确保了螺纹部件的准确运作。外螺纹在各种行业中都有大量应用，相比其他行业，航空航天、汽车、医疗、石油和天然气等行业使用的外螺纹需要进行高精度的轮廓控制，因为任何与规定尺寸的偏差都会导致部件的失效，造成严重的损害或生命损失。因此，确保螺纹轮廓的准确性是部件制造中质量控制的一个重要方面。
随着对高质量螺纹产品的需求不断增加，必须要有可靠的检测方法，以确保螺纹符合所需标准。当前有各种传感器可用于检测外部螺纹轮廓，比如激光传感器、触觉探头等。其中激光传感器通过使用聚焦的激光束来测量传感器和螺纹表面之间的距离；触觉探头则是接触式传感器，使用测针测量螺纹轮廓的形状和尺寸。激光传感器的优点是能提供快速、准确和非破坏性的测量，但可能不适合测量具有复杂形状或表面光洁度的螺纹。而触觉探头可以测量具有复杂形状和表面光洁度的螺纹，但可能比激光传感器慢，而且还需要接触外螺纹。
除此以外，和激光传感器一样，具备快速、准确和非破坏性的测量特点的光学传感器也可以用于外螺纹的轮廓检测，特别是使用投影图像原理的光学传感器。
英国真尚有的 ZM105.2D 二维投影图像测量仪是一款坚固耐用的设备，广泛应用于各个工业领域。该设备最显著的特点是非接触、高精度和超快测量能力，是在线非接触式二维批量测量各种参数（如线性尺寸、直径、角度、螺纹参数、零件形状、跳动等）的理想工具。

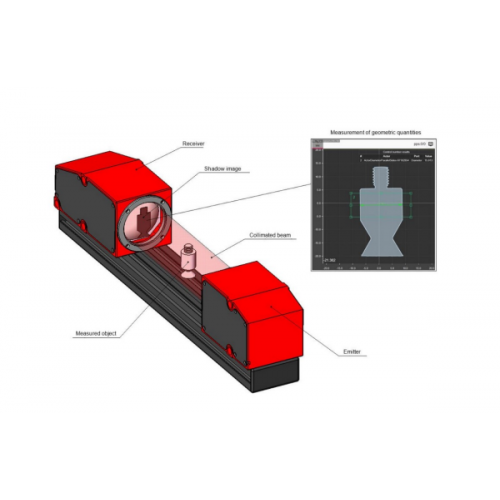

该仪器采用先进的投影图像原理。它在接收单元中安装了一个探测器阵列，可以精确测量光束路径中投射阴影的物体边缘，测量误差极小，仅为±1.5um。通过在发射端和接收端之间的光束路径上放置外螺纹并旋转一周，可以获得外螺纹的全面轮廓数据。
然后对收集到的数据进行分析，准确测量螺距直径、螺纹角度和导程等关键螺纹参数，以确定螺纹轮廓是否符合规定尺寸。此外，该仪器的软件还能自动识别螺纹特征，因此无需人工识别。
对于较大的外螺纹，英国真尚有ZM105.2D 仪器具有独特的优势，因为它适用于发射端和接收端之间距离较长的应用。ZM105.2D-25x30 型就是一个很好的例子，发射端和接收端之间的标准距离为 250 毫米。
此外，英国真尚有的 ZM105.2D 2D 高速投影图像测量仪是检测具有复杂几何形状的螺纹的理想之选。其先进的软件算法可精确测量不同形状和尺寸的螺纹。该仪器还配有直观的测量方案工具，用户可以创建自己的测量算法，测量不同复杂程度的产品。
