一、前言

半导体激光器发展于上世纪60年代，如今已经在各行各业中得到了广泛的应用。半导体激光器可以作为光纤激光器和固体激光器的泵浦源，也可以直接输出用作激光加工，直接输出用作激光加工时称直接半导体激光器。

受激光器光束质量的限制，传统半导体激光器在材料加工领域，主要被应用于激光熔覆、激光淬火等方面，而难以满足对光束质量要求较高的金属切割及焊接等应用工艺。近年来，随着半导体耦合技术的提高，以及新型合束技术的逐渐成熟，部分千瓦级以上的光纤输出的半导体激光器，逐渐可以满足激光焊接对光束质量的要求。如热刺激光器推出的200/220/0.22NA光纤输出的1800W直接半导体激光器就能满足3mm以下厚度的大部分金属材料的焊接。

在金属焊接领域，光纤输出的半导体激光器光斑大小适中、光斑对称性好、材料吸收率高，在焊接过程中熔池稳定、无飞溅、焊缝表面光滑美观，因此特别适用于汽车激光钎焊及金属薄板焊接。目前半导体激光器已经取代了许多传统焊接技术，发展势头迅猛。

二、高亮度半导体激光器保温杯焊接应用

保温杯杯身传统焊接均采用氩弧焊，钨针在不断的放电、起弧、工作过程中，会产生氧化和损耗，工作一段时间后需要对钨针进行打磨、装调，此过程对工人的操作要求较高，且调试过程会产生废品并浪费生产时间，更重要的一点是氩弧焊会对人体健康造成伤害。

与氩弧焊相比，半导体激光焊接性能稳定成品率高，操作简单，焊缝美观无需二次处理，焊接过程更环保且对人体健康无危害。

与光纤激光器相比，半导体激光器光斑较大，功率密度分布更均匀，更适合薄板不锈钢的传导焊接，且与等功率的光纤激光器相比，半导体激光器光电转换效率高、价格低、稳定性更好。现半导体激光器用于保温杯焊接已被大量推广。

保温杯一般主要由四部分构成，如图1所示。分别为内胆、内底、外杯身、外底。成品焊接需要五条焊缝，分别为外壳制管、内胆制管、杯口焊缝、内胆底缝、外壳底缝。为更详细介绍本应用，以下焊接均以某一型号保温杯为例，只作杯口、内胆底、外壳底焊接介绍。

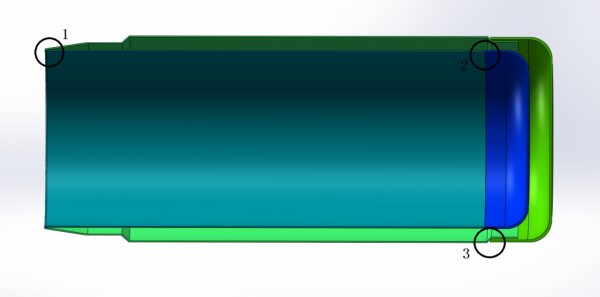

图1 保温杯焊接示意图

杯口焊接

此保温杯内胆与外杯身均采用0.3mm厚304不锈钢，激光器采用热刺800W光纤耦合半导体激光器，输出芯径200μm，数值孔径0.22，焊接速度45mm/s，焊接方式为传导焊接，焊接效果如图2所示。

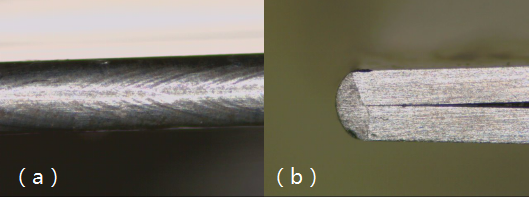

图2 （a）杯口焊缝正面（b）杯口焊缝横截面

图2（a）为焊缝正面，放大倍数45倍。可以看出，半导体激光焊接杯口表面光滑、平整，满足工艺要求，无需磨口处理。而氩弧焊对人员焊接技能要求较高，且焊接发黑、不平整，需要磨口处理。

图2（b）为焊缝横截面，可以看出，焊缝上表面为圆弧形，圆弧与杯身过渡圆滑，无需二次处理；焊缝深度约0.25mm接近板材厚度，且焊缝内无气孔等缺陷，完全满足保温杯使用强度及气密性要求。由于焊接过程激光束与待焊区域不可避免的位移偏差，此试样焊缝中心点并未在内外壁板材中央，但对焊接效果影响较小。

内胆底焊接

此保温杯内杯底采用0.4mm厚304不锈钢，激光器采用热刺1800W半导体光纤耦合激光器，输出功率1500W，输出芯径600μm，数值孔径0.22，焊接速度160mm/s，焊接方式为传导焊接，焊接效果如图3所示。

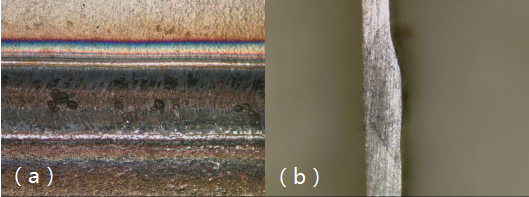

图3 （a）内胆底焊缝正面（b）内胆底焊缝横截面

图3（a）为焊缝正面，放大倍数20倍，正面缝宽约1.7mm。可以看出，焊缝表面平整，上表面无其他陷。此焊缝在焊接时未施加惰性气体保护保护，因此焊缝表面呈氧化状态，经过一步必要处理后可去除氧化层得到光亮焊缝。

图3（b）为焊缝横截面，此焊缝为不等板厚拼接焊，焊缝正面饱满无任何塌陷、咬边现象，焊缝背面平整无烧蚀塌陷；焊缝深度不小于0.3mm，且焊缝内无任何气孔等缺陷，完全满足保温杯使用强度及气密性要求。

外底焊接

此保温杯外底采用0.5mm厚304不锈钢，激光器采用热刺800W半导体光纤耦合激光器，输出芯径200μm，数值孔径0.22，焊接速度50mm/s，焊接方式为传导焊接，焊接效果如图4所示。

图4 （a）杯底焊缝正面（b）杯底焊缝横截面

图4（a）为焊缝正面，放大倍数20倍，焊缝宽度约1.1mm。焊接过程采用惰性气体保护，焊缝光洁平整、呈银白色无任何氧化痕迹，焊缝无需任何后期处理。

图4（b）为焊缝横截面，放大倍数45倍，此焊缝介于角焊缝和拼焊，外杯身熔池少量流向熔池中部，焊缝连接处深度不小于0.3mm，焊缝深度最小值约0.25mm。焊缝内无任何气孔等缺陷，完全满足保温杯使用强度及气密性要求。

此结构的保温杯底无法使用氩弧焊焊接，氩弧焊焊接的杯底结构更复杂，因此，本步骤的激光焊接可以从材料及程序上进一步降低生产成本。

与氩弧焊相比：1）效率方面，杯口与外杯底焊接速度略高于氩弧焊，但内杯底焊接速度提升明显，速度提升一倍左右；且激光焊的操作程序简单，增加了整体效率。2）成品率方面，激光焊接成品率略高于氩弧焊。伴随激光器亮度的进一步提升以及焊接工艺的改善，焊接效率及焊接成品率方面还将有较大提升空间。

三、总结

综上所述，半导体激光焊接在保温杯等薄板金属焊接领域前景广阔。在其他领域，高亮度半导体激光焊接设备也应用广泛，如动力电池、电子器件、汽车工业等。

随着光纤耦合技术的进步，半导体激光器的亮度将进一步提高，例如热刺激光即将推出的2000W半导体激光器，输出的光纤芯径可以减少至105μm，此类半导体激光器可用于中薄板金属激光深熔焊接或激光切割。因此高亮度半导体激光器具有广阔的应用前景和市场空间。
