纳秒脉冲光纤激光器的异种金属材料激光焊接应用

hth官方来源:创鑫激光2020-07-10我要评论(0)

MOPA光纤激光器在工业打标和雕刻方面都有出色的应用,不仅如此,MOPA光纤激光器因具有脉宽范围广、高峰值功率、高频率,光束质量优异,可以满足高质量工业加工需求,所...

MOPA光纤激光器在工业打标和雕刻方面都有出色的应用,不仅如此,MOPA光纤激光器因具有脉宽范围广、高峰值功率、高频率,光束质量优异,可以满足高质量工业加工需求,所以在超薄异种金属材料焊接方面也有着优秀的表现,主要应用在3C电子、新能源等领域。

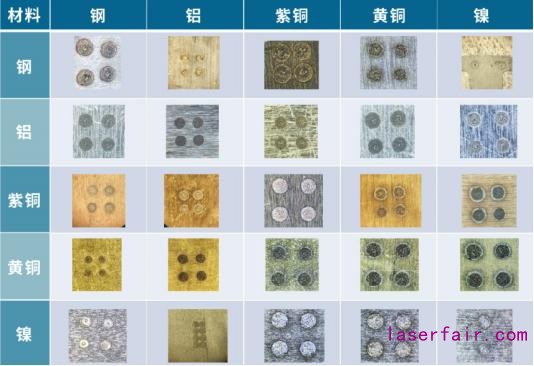

异种金属材料焊接

注:横向材料为母材,纵向材料为焊材。

焊接工艺指导:

1、焊接激光器:MOPA70-200,金属材料越厚,材质反射率越高,所需激光器功率越高;

2、焊接方式:根据焊接区域形状,可以选择螺旋线点焊、抖动走线焊接;

3、焊接配置:振镜扫描焊接,由于焊接激光功率高,建议采用熔石英或复合材质的聚焦场镜,防止热透镜问题造成焊接不稳定;

4、焊接参数:中小脉宽,高频率、中低速度,可以焊接牢固,焊接表面平整光滑。

1、手机/电脑行业

激光焊接可以大幅提升电子产品内构件的生产水平和品质,在手机中就有很多地方用到激光焊接,例如手机中板弹片、天线弹片、摄像模组弹片焊接等,采用激光焊接把金属弹片焊接到导电位上,能在不影响导电性的基础上有效防氧化、抗腐蚀,弹片材料一般为铜镀镍、铝镀金、钢镀铜、钢镀金等,手机壳材料一般为铝或铝镁合金。

采用创鑫MOPA激光器焊接手机弹片,焊点美观,焊接牢固度更强。

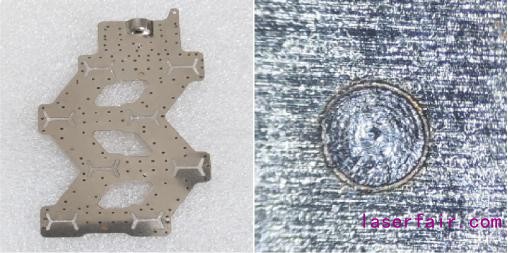

手机中板弹片▲

2、电池行业

新能源行业近年发展迅速,其中锂电池、动力电池连接片都能很好的应用到脉冲激光器焊接,采用MOPA激光把不同属性的金属连接片焊接到电池电极上,使它们完美结合,既有强度又不影响导电性。连接片材料一般为铝、镍、铜镀镍等,电池电极材料大部分为铝或铜。

采用创鑫MOPA激光器焊接电池连接片,焊点热影响区小、美观,焊接熔深比传统激光更深。

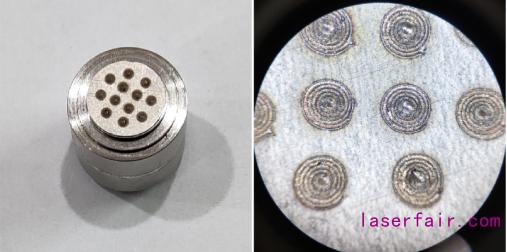

动力电池铝连接片▲

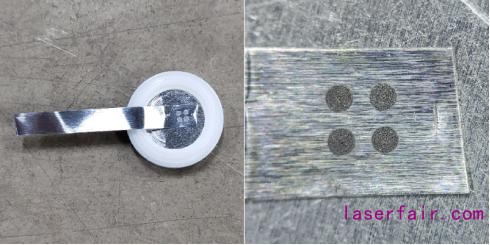

锂电池电极▲

3、其他行业

3C电子元器件▲

多网线插口外壳 ▲

散热片▲

汽车零件▲

所用激光器

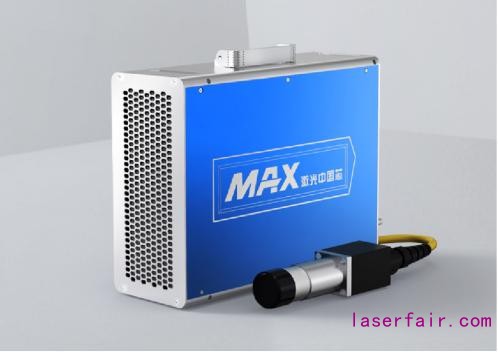

MOPA-70H脉冲光纤激光器▲

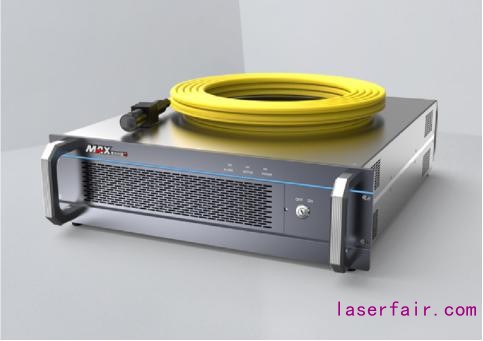

MOPA-120H脉冲光纤激光器▲

优势:

1.光束质量好,可用于精密焊接;

2.脉宽窄,热影响区小,适合薄片焊接;

3.频率、脉宽可调范围广,可满足更多材料焊接;

4.风冷、体积小,内置红光、无耗材。
