激光管作为激光设备的重要组成部分，在激光管使用到一定期限时，会出现老化现象，需要及时更换新的激光管，避免影响正常工作。下文中分享如何正确更换安装激光管。
拆卸旧激光管

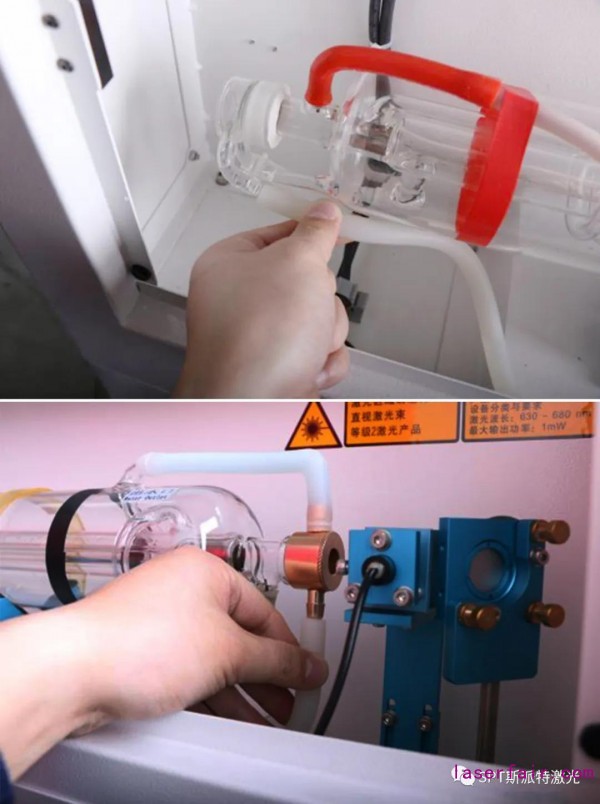

关掉设备电源，断开红色正极线接头
断开黑色负极线接头
安装新激光管

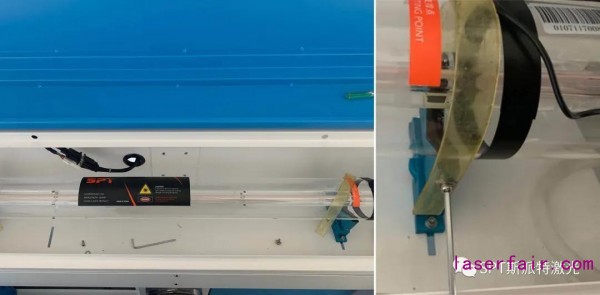

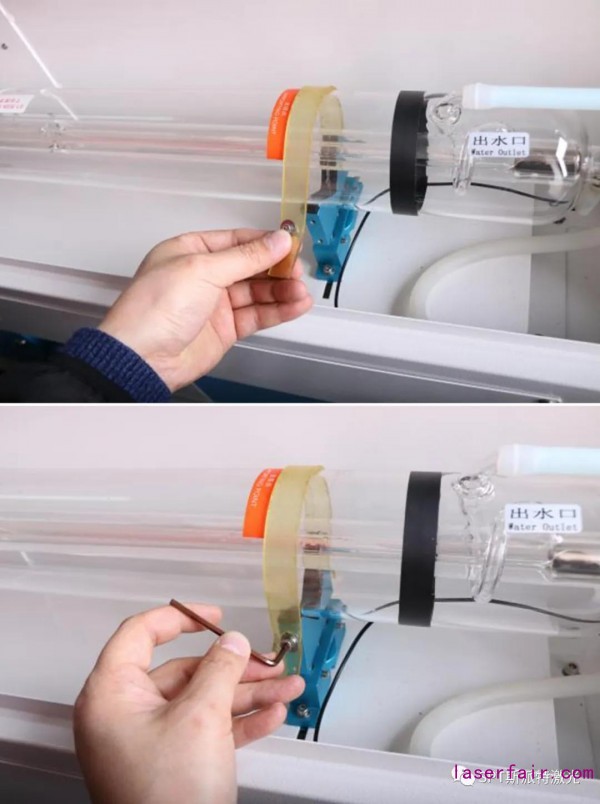

调整激光管支架，固定好激光管位置
注意：固定时不要拧太紧，避免损坏激光管。

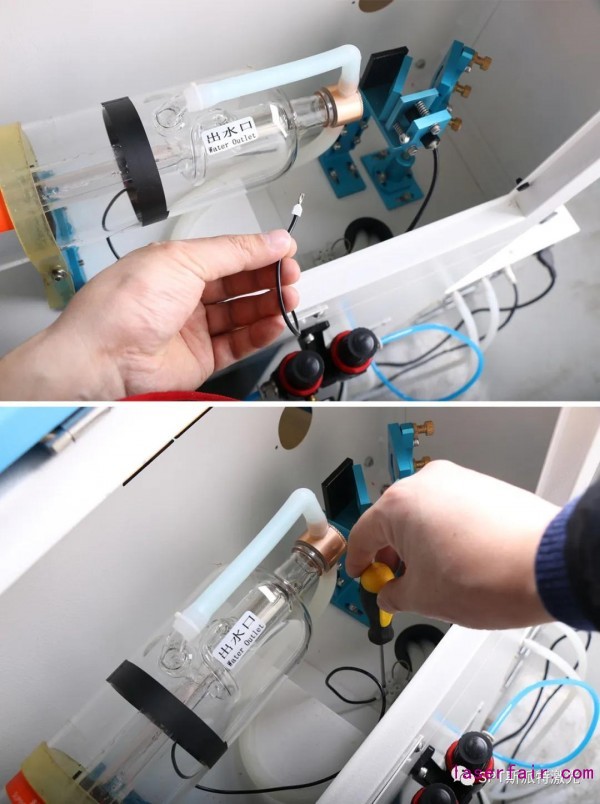

连接红色正极线
连接黑色负极线
连接进出水口水管
注意：参照进出水口标签，遵循低进高出的原则。
使用交流电的用户，冷却水水箱要接地。
冷却水应采用软水（蒸馏水或纯净水），冷却水的水温应控制在25℃~30℃范围，确保冷却水充满冷却管，管内不能有气泡。确保流量在2L~4L/分钟，否则效果不好，会引起跳模，光斑变几个点导致功率下降；冷却水回水口在水箱内一定要被水淹盖，否则会出现关开机时激光管内冷却水灌不满现象。
调试设备
Y轴（近距离）调节光路
注意：避免在调试光路过程中，产生的烟雾溅射到输出窗口表面，输出窗口外表面被污染，会导致功率下降，可用脱脂棉或绸布蘸无水酒精轻轻擦拭输出窗口外表面。
Y轴（远距离）调节光路
X轴（近距离）调节光路
X轴（远距离）调节光路

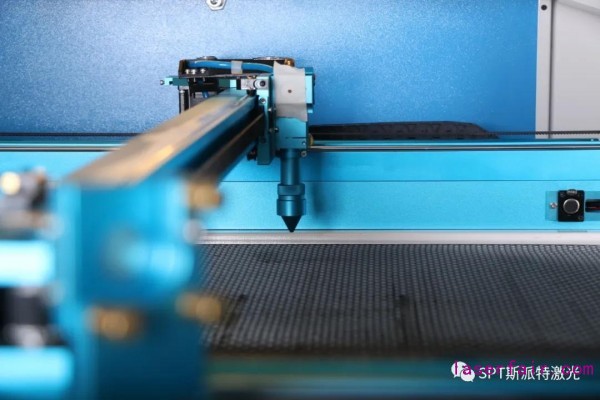

聚焦的光应在激光切割头的中心

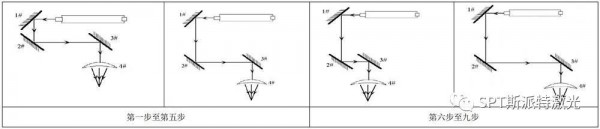

调节光路时，首先要将各个反射镜调节到大致垂直于水平面的位置，并与 X 方向保持 45°角。此时反射镜架与镜架固定板之间的三个调节螺钉的长度要大致相同。
第一步：调节 1＃反射镜。保证激光管发出的光束入射在 1＃反射镜的中心。
第二步：调节 2＃反射镜。在 2＃反射镜的光路调节辅助架贴上双面胶纸（或其它能打出标记的物体），将横梁移至最靠近激光管的位置，按点射按钮（控制适当的光强），使激光在胶纸上留下标记（注意：为防止激光辐射伤人，请先用一块纸板测试出光斑的大概位置，然后再进行调整)。
第三步：逐渐将横梁移至离激光管最远的位置，再按点射，在 2#反射镜的胶纸上再打上一个标记。
第四步：如果两个标记不重合，调整 1＃反射镜，使 2#反射镜胶纸上的两个标记中心重合。
第五步：反复第二步至第四步，直至两个标记中心完全重合。

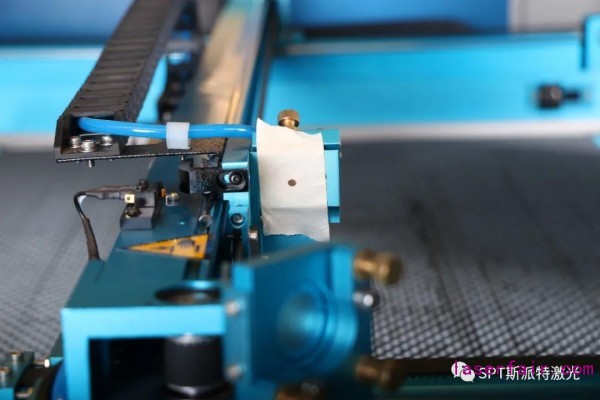

第六步：在 3＃反射镜前贴上双面胶纸（或其它能打出标记的物体），将小车(激光头)移至最靠近 2＃反射镜的位置，按点射按钮（控制适当的光强），使激光在3#反射镜的胶纸上打上一个标记。
第七步：将小车（激光头）移至距离 2＃反射镜最远的位置，按点射(先用一块纸板，先测出光斑的大概位置，以防伤人)，再在 3#反射镜的胶纸上打上一个标记。
第八步：如果 3#反射镜胶纸上的两个标记不重合，调整 2＃反射镜，使这两个标记中心重合。
第九步：反复第六步至第八步，直至两个标记中心完全重合。

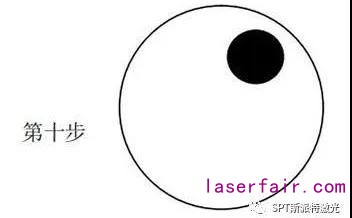

第十步：在 3＃反射镜下面聚焦镜筒的入光口处贴上双面胶纸，按点射，在纸上打上标记。如果如果标记在胶纸的中心处，则光路调整完成。
第十一步：若激光未落在入光口的中心，如下图，则要按照以下步骤进行调节，直到激光点射标记落在出光口处双面胶纸的中心处。
上下偏差：将激光管抬高或降低。
里外偏差：将激光管向里或向外调整

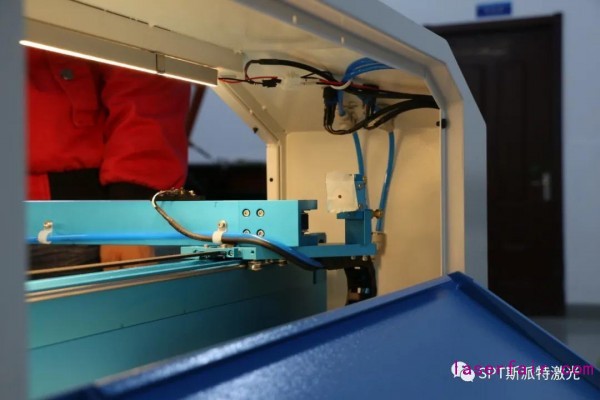

安装完成测试雕刻效果，调试完成
* 以上图文资料来源于SPT斯派特激光
转载请注明出处。
