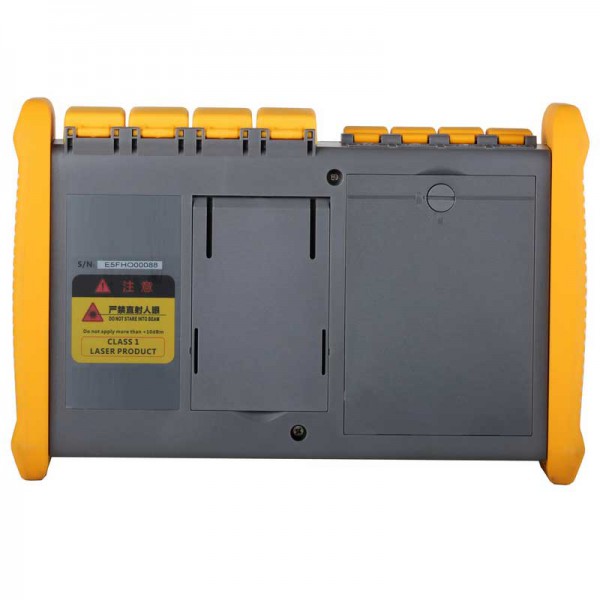

态路通信供应光时域反射仪(OTDR)

品牌:
TARLUZ
采样点:
128000点
损耗分辨率:
0.01m
损耗阈值:
0.01dB
价格:
0.00
起订:
1 台
供货总量:
100 台
发货期限:
自买家付款之日起 5天内发货
地址:
上海市普陀区真南路2528号1幢3层
有效期限:
长期有效
最后更新:
2019-08-26
商品详情

产品简介:

随着城市及农村通信网络的日益光纤化,对于光纤网络的测试由过去的长距化、集中化渐渐演变为如今的短距化和分散化。由此带来的可能是用户的成本投入增加,以及大量新增施工运维人员对于仪表的使用要求上手更快更简便等。针对这些问题,态路通信推出了新一代智能化TLOT-700系列光时域反射仪。
TLOT-700采用了全新的设计理念与外观,结构更加紧凑,并且涵盖了从骨干网、城域网至FTTx接入网测试在内的多种动态范围和波长组合,操作简单易学。在当前的光纤网络架构下,它可以很好地帮助用户进行成本控制,并且不以降低测试性能为代价,满足用户的不同测试需求。
无论您是在光纤网络构建与安装阶段进行链路鉴定,还是要执行快速高效的维护与故障排查测试,相信TLOT-700都会成为您的得力助手。

主要特点:

多种动态范围及波长组合可供选择

具有多模光纤链路的测试能力

可选1625nm测试波长,带滤波器,可进行FTTH/PON光网络的在线测试

多种测量模式,操作极其简单,一键式可以完成测量

具有线路光告警功能,程度地保护仪表光模块

实时测试功能,方便观察光纤实时对接效果

内置大功率红光源,可方便肉眼检测近端光纤线路中的故障点

可选配光功率计功能

支持中英文输入,拥有友好的输入界面,完全模拟电脑键盘输入

自带4GB内存,可存储超过40000条曲线

带有截图功能,可截取仪表屏幕显示的当前界面,并自动保存为图片格式文件

配置PC数据分析与仿真软件,可批量处理、生成、打印测试报告

配备2个主USB接口和一个从USB接口,可进行电脑仿真控制及外接存储设备

通过RJ-45或选配的WiFi模块,可实现PC远程访问控制操作

型号规格:

型号

测试波长

动态范围

事件/衰减盲区

TLOT700-D26

1310/1550nm

26/24dB

0.8/4m

TLOT700-D32

32/30dB

0.8/4m

TLOT700-D35

35/33dB

0.8/4m

TLOT700-D40

40/38dB

1/4m

TLOT700-D43

43/41dB

1/5m

TLOT700-T40F

1310/1550/1625nm

40/38/38dB

1/4m

TLOT700-T43F

43/41/41dB

1/5m

TLOT700-M21

850/1300nm

19/21dB

1.2/8m

TLOT700-MD21

850/1300nm

19/21dB

1.2/8m

1310/1550nm

35/33dB

0.8/4m

TLOT700-MD22

850/1300nm

19/21dB

1.2/8m

1310/1550nm

40/38dB

1/4m

技术参数:

脉冲SM

3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs

宽度MM

850mm3ns5ns10ns20ns50ns100ns200ns500ns1us
1300mm3ns5ns10ns20ns50ns100ns200ns500ns1us2us

距离SM

100m500m2km5km10km20km40km80km120km160km240km

范围MM

850mm500m2km5km10km
1300mm500m2km5km10km20km40km80km

采样分辨率

***小0.05m

采样点

128000

线性度

≤0.05dB/dB

损耗阈值

0.01dB

损耗分辨率

0.01m

距离***度

±(1m+测试距离×3×10-5+采样分辨率)(不计折射率误差)

数据存储

40000条以上测试曲线

红光源

10mWCW/2Hz

接口

RJ-45接口,3USB口(Type A×2Type B×1

显示器

7英寸TFT-LCD(可选触摸屏功能)

电池

7.4V/4.4Ah锂电池(带航空认证),可连续使用6小时

环境

工作温度:-10℃~+50℃;存储温度:-20℃~+70℃;湿度:≤95%(无冷凝)

尺寸重量

253×168×73.5mm / 1.5kg(含电池)

附件

腕带、电源适配器、锂电池、FC适配头、USB连接线、快速指南、光盘、携带包

可选模块

SC/ST/LC适配头、光功率计、光源、触摸屏、WiFi、端面检测仪、防水处理
