横河YOKOGAWA高精度光谱分析仪AQ6370D
---世界一流的光学性能和独有特性
1.最高分辨率(高达20pm*)和最大动态范围(高达78dB**)
先进的单色镜结构可以分离相近的频谱信号并进行精确测量。
2.最高灵敏度(低到-90dBm*)
可以准确、快速测量低功率光信号，无需对多次测量进行平均。此外，启用大动态测量模式后，通过减少杂散光的影响可以最大限度地发挥其动态范围性能。杂散光是光电探测器输入强光信号后因噪底增加而导致的不安定因素。

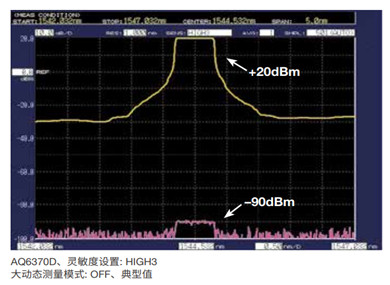

3.最宽测量功率量程(高达110dB*)
高品质光电探测器和增益电路的智能设计让AQ6370系列拥有了极宽的测量功率范围。OSA可以高精度分析非常强以及非常弱的信号，并且不会让仪器受损。
* 代表图一：AQ6370D
** 代表图二：AQ6370D、典型值
4.自由空间光输入
光输入结构专为AQ6370系列而设计，可以最有效地保证高耦合效率和测量可重复性，并且无需保养。
自由空间光输入可以实现：
双重目的：可以同时处理单模光纤和多模光纤（高达800μm芯径）同时，不会因为单模光纤和多模光纤不匹配引起过高的插入损耗；
多功能：可同时连接/PC和/APC连接器；
无忧：不会因为光纤耦合不准确而损坏内部光纤；
免维修：内部光纤不会弄脏；
型号 |
AQ6380 |
AQ6370D |
AQ6360 |
AQ6373B |
AQ6374 |
AQ6375B |
AQ6376 |
AQ6377 |
波段 |
光通信 |
光通信 |
光通信 |
VIS |
VIS&光通信 |
exNIR |
MWIR |
MWIR |
波长范围（nm）-最小 |
1200 |
600 |
1200 |
350 |
350 |
1200 |
1500 |
1900 |
最大 |
1650 |
1700 |
1650 |
1200 |
1750 |
2400 |
3400 |
5500 |
波长精度（nm） |
±0.05（全波段）±0.005（1520-1570nm） ±0.01（1450-1520nm，1570-1620nm） |
±0.1（全波段）±0.04（1450-1520nm）±0.01（1520-1580nm）* ±0.02（1580-1620nm） |
±0.1（全波段）±0.02（1520-1580nm） ±0.04（1580-1620nm） |
±0.2（全波段） ±0.05（633nm） |
±0.2（全波段）±0.05（633nm） ±0.05（1523nm） |
±0.5（全波段）±0.05（1520-1580nm） ±0.1（1580-1620nm） |
±0.5（全波段） | ±0.5（全波段） |
波长线性度（nm） |
±0.004nm-0.008nm |
±0.01-0.02 |
±0.02 |
-- |
-- |
-- |
-- |
-- |
波长分辨率设置范围（nm）最小 |
0.005 |
0.02 |
0.1 |
0.01 |
0.05 |
0.05 |
0.1 |
0.2 |
最大 |
2 |
2 |
2 |
10 |
10 |
2 |
2 |
5 |
最大采样点数 |
200,001 |
50,001 |
50,001 |
50,001 |
100,001 |
50,001 |
50,001 |
50,001 |
测量功率范围（dBm）最大 |
+20 |
+20 |
+20 |
+10（400-550nm） +20（550-1100nm） |
+10（400-550nm） +20（550-1700nm） |
+20 |
+13 |
+13 |
最小 |
-85（1200-1600nm） |
-60（600-1000nm）-80（1000-1300nm） -90（1300-1620nm） |
-80（1300-1620nm） |
-60（400-500nm，typ）-80（500-1000nm，typ） -60（1000-1100nm，typ） |
-70（400-900nm） -80（900-1600nm） |
-62（1300-1500nm）-67（1500-1800nm）-70（1800-2200nm） -67（2200-2400nm） |
-65（1500-2200nm） -55（2200-3200nm） |
-40（1900-2200nm，typ）-50（2200-2900nm，typ）） -60（2900-4500nm，typ） |
功率精度（dB） |
±0.5 |
±0.4 |
±0.5 |
±1.0 |
±1.0 |
±1.0 |
±1.0 |
±2.0typ |
功率线性度（dB） |
±0.05 |
±0.05 |
±0.1 |
±0.2 |
±0.2 |
±0.05 |
±0.2 |
-- |
功率平坦度（dB） |
±0.2 |
±0.1~±0.2 |
±0.2 |
-- |
-- |
-- |
-- |
-- |
偏振相关性（dB） |
±0.2 |
±0.05~±0.08 |
±0.1 |
-- |
±0.15 |
±0.1 |
-- |
-- |
动态范围（dB） |
60（±0.1nm，RES:0.005nm） 65（±0.2nm，RES：0.02nm） |
50（±0.1nm，RES：0.02nm，typ.）* 78（±1.0nm，RES：0.05nm，typ.）* |
40（±0.2nm，RES：0.1nm） 55（±0.4nm，RES：0.1nm） |
60（±0.5nm，RES:0.02nm） |
60（±1.0nm，RES:0.05nm） |
45（±0.4nm，RES：0.05nm） 55（±0.8nm，RES:0.05nm） |
40（±1.0nm，RES：0.1nm） 55（±2.0nm，RES：0.1nm） |
50（±5.0nm，RES：0.2nm，typ.） |
净化功能 |
支持 |
-- |
-- |
-- |
支持 |
支持 |
支持 |
支持 |
高阶衍射光内置截止滤波器 |
-- |
-- |
-- |
支持 |
支持 |
支持 |
支持 |
支持 |
内置校正光源 |
支持 |
支持 |
支持 |
-- |
支持 |
支持 |
支持 |
支持 |
