一) 主要技术指标以48V50A为例
1、 输入电压:220VAC±15%;
2、 输出电压:0~48V自适应(self-adaptation);
3、 输出电流: <0A~50A±0.5A连续可调;
4、 电压噪声:< 0.1% p-p;
5、 电流噪声:≤ 30mA;
6、 温漂(开机半小时):< 100ppm;
7、稳定度(开机半小时):< 0.1%;
8、电流启动上升沿: > 10S;
9、电流停止下降沿:> 10S;
10、限流调节:45A~50A;
11、2U、19英寸标准工业机箱 可置入符合GB/T3047.2要求的机架内使用.
(二) 主要特点
1、 5秒的安全延时,电流延时缓慢爬升、缓慢下降的功能;
2、 半导体电压自适应控制,不需人为设置;
3、 报警功能:输入过、欠压,负载开路保护、过流保护、限流保护、浪涌保护,散热器过热保护、断电保护,模块静电保护等;
4、 水压保护:水压和模块温度两路保护功能
5、 外控接口:外控信号与电源输出隔离,防止外控信号侵入干扰。

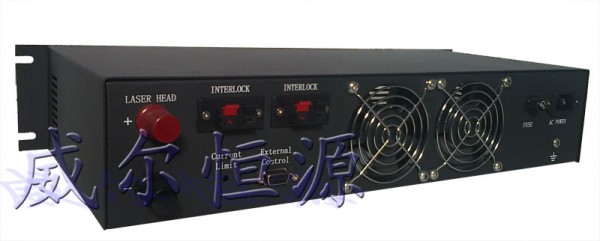

后面板“外控”接口为9针DB9串口插座
1、 开关信号输入,5—15V为高电平。当此信号为高电平时,“运行”指示灯开始闪烁,5秒钟后点亮,电源开始输出电流;
2、 I/V输出,0—5V对应电源输出电流0—50A;
3、 V/I输入,0—5V电压控制电源输出电流0—50A;
4、 信号地;
5、 信号地;
6、 输出高电平5V表示电源“水压(PROTECTION)”故障,外接发光二极管;
7、 输出高电平5V表示电源“报警(Alarm)”故障,外接发光二极管;
8、 输出高电平5V表示电源“运行RUN)”状态,正输出电流,外接发光二极管;
9、 5V,100mA电源输出。
可以定制:24V20A 24V25A 24V30A 36V20A 36V25A 36V30A 48V20A 48V25A 48V30A 48V50A 48V60A 125V20A 125V25A等!
