ISTEQ 等离子体宽带光源
ISTEQ的XWS系列激光泵浦等离子体宽带光源是一款高亮度、高稳定、长寿命的宽谱光源，采用激光器输入连续的泵浦激光来激发等离子体放电发光，从而产生高度稳定的白光。输出白光的光谱范围很宽，谱线包括深紫外，可见光到红外波段。波长范围能够覆盖190-2500nm。发光的等离子体体积很小、仅数百μm，光谱辐照亮度非常高，适合取代传统的气体放电灯（氘，钨，氙灯等）和LED灯。等离子体灯泡采用无电极设计，使用寿命更长，可达到10000小时以上。除此之外，XWS系列等离子体宽带光源还可根据客户特殊的应用需求做相对应的定制开发。
XWS-65 等离子体宽带光源
产品介绍：

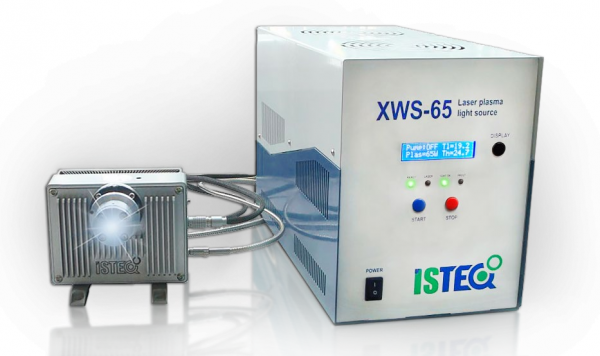

激光泵浦等离子体宽带光源XWS-65
通过从激光器产生的连续泵浦激光输入等离子体，使等离子体通过其介质间的相互作用发光。它是一种能够以高亮度获得从深紫外(DUV)到近红外(NIR)的 宽带白光的光源。
相较传统的氙灯等气体放电灯或LED灯，XWS光源亮度更高，更加稳定，能输出宽波长范围白光(190-2500nm)，使用寿命更长。
如光谱曲线所示，XWS在每个波长范围内都没有大的峰或波动，输出稳定的连续光谱。

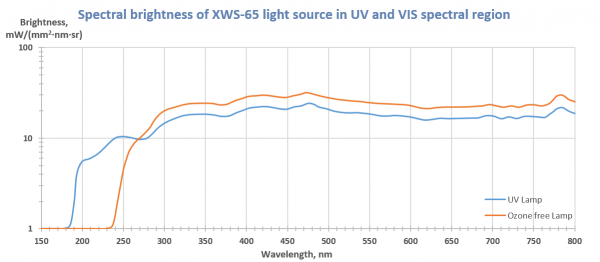

XWS-65光源的紫外-可见光波段的辐亮度曲线
产品特点：
l 连续激光等离子体放电
l 宽带波长范围：190-2500nm
l 高光谱辐亮度：~50mW/(mm2·sr·nm)
l 高稳定性：STD<0.15%
l 灯泡长使用寿命：~10000小时
l 极小的等离子体发光点
l 可通过外部Windows GUI软件控制
产品参数：
XWS-65光学表征 |
|
光谱范围 |
190-2500nm (XWS-65 UV); 250-2500nm (XWS-65 OFR) |
光谱辐射亮度 |
~50mW/(mm2·sr·nm) |
输出功率 |
空间光输出~3W; 光纤耦合输出~0.5W |
灯泡介质材料 |
氙 |
发光体尺寸 |
250×500μm |
使用寿命 |
10,000小时 |
稳定性 |
STD<0.15% |
数值孔径 |
0.4-0.55范围内根据需求可调 |
空间光输出方式 |
C-mount, Thorlabs SM1, 30mm cage等接口 |
光纤输出方式 |
SMA或FC光纤（仅支持FCU版本） |
可选项配置 |
|
光谱选择 |
UV或OFR |
输出方式 |
自由空间输出或光纤耦合输出 |
灯室冷却方式 |
风冷或水冷 |
控制器冷却方式 |
风冷或水冷 |
规格及工作条件 |
|
灯室规格 |
130×110×74mm, 1.3kg |
控制器规格 |
351×172×232mm, 8kg |
供电 |
100-240V, 50/60Hz |
充气保护 |
6级以上洁净度的氮气或氩气充气保护，流量1L/min |
XWS系列离子体宽带光源 性能
XWS-30 |
XWS-65 |
XWS-R |
XWS-X |
|
光谱范围 |
190-2500nm (UV)/250-2500nm (OFR) |
|||
光谱辐射亮度 |
40mW/(mm2·sr·nm) |
50mW/(mm2·sr·nm) |
90mW/(mm2·sr·nm) |
120mW/(mm2·sr·nm) |
输出功率 |
空间光~1.5W 光纤耦合~0.4W |
空间光~3W 光纤耦合~0.5W |
空间光~5W 光纤耦合~1W |
空间光~3W 光纤耦合~0.6W |
发光体尺寸 |
100×200μm |
250×500μm |
250×700μm |
250×500μm |
使用寿命 |
10,000小时 |
|||
稳定性 |
STD<0.15% |
|||
光学配置 |
||||
NA(default) |
0.5 |
0.4 |
0.4 |
0.4 |
最大可选NA |
0.55 |
|||
空间光输出 |
C-mount, Thorlabs SM1, 30mm cage等接口 |
|||
光纤输出 |
SMA或FC光纤（仅支持FCU版本） |
|||
规格尺寸 |
||||
灯室规格 |
110×110×120mm |
130×75×106mm |
130×110×106mm |
130×75×106mm |
控制器规格 |
无控制器 |
351×175×232mm |
351×175×232mm |
351×175×232mm |
