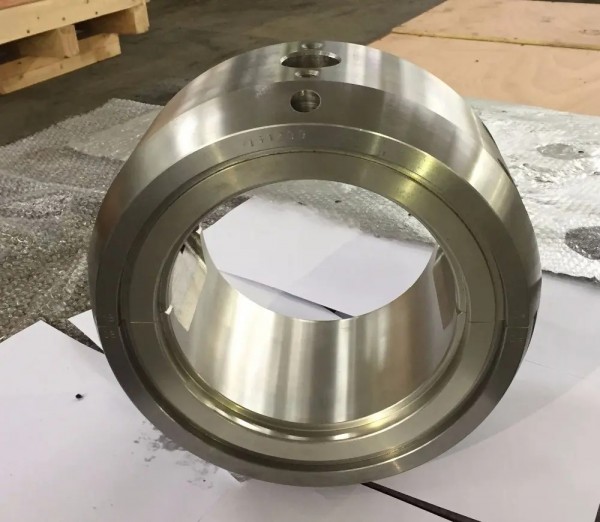

推力瓦采用的材质：钢坯 巴氏合金（也称为乌金），用乌金可以在轴温达到110度左右熔化，增加大轴的位移空间，从而保护大轴防止大轴因轴向位移大引起推力瓦的干磨擦。其次是锡青铜、还有钢坯 氟塑料（这种材质摩擦系数小，适合温度更高，不需要对瓦进行刮研，不会因断油而烧瓦）等 。推力瓦要保证在油润滑条件下运行，必须使出油边的最小油膜厚度，符合设计值（如：大型机组推力瓦油膜厚度一般在0.03到0.07mm之间）。这就要求镜板有较高的精度和较低的粗糙度，如果镜板的粗糙度高，则轴承摩擦损耗增大。镜面如有伤痕或锈蚀等缺陷，则可能破坏油膜，甚至造成烧瓦事故。所以，镜板研磨、推力瓦刮削以及对镜板、推力瓦的检修调整工作就显得十分重要。另外，要求镜板保证其波浪度，其平行度根据不同的机组一般为0.02mm每米，推力瓦之间相互高差一般控制在0.02mm之内，即要求推力瓦的平面度与镜板的平面度相近才行。如果，镜板与推力瓦的平面度不好，其偏差超过了最小油膜厚度，会破坏推力瓦与镜扳之间所建立的油膜。推力瓦就会在半干摩擦或干摩擦状态下运行，造成烧瓦事故或瓦面损坏。此外，推力瓦的受力也与它本身的平行度直接相关，只有接触面积大，才能使推力瓦承受较大的压力。如果，推力瓦凸凹不平，具有局部高点，受力集中，也会发生烧瓦事故或瓦面严重磨损。只要使推力瓦具有良好的平面性，与镜板有良好的接触性，保证机组启动时，在推力瓦瓦面与镜板之间迅速建立起油膜，并在机组运转时始终保持有一定的油膜厚度而不被破坏，才能保证推力轴承良好的稳定性和运行的安全可靠。
