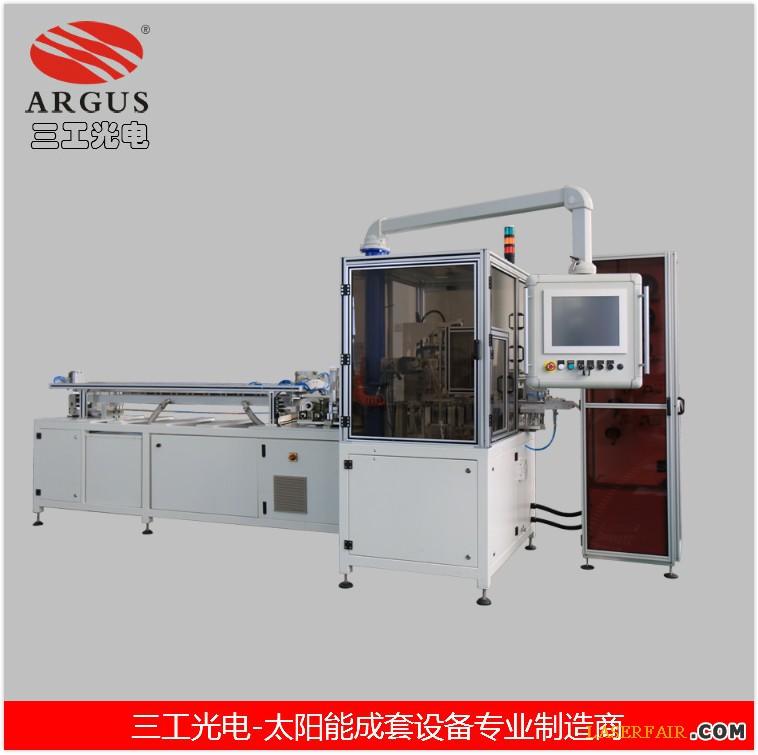

SGT-1200是太阳能电池片自动串焊机，产能可达1200片/小时。焊接质量高，电池片表面可通过大于3.5N的焊接拉力测试，超同行2N的标准。设备可配上单头叠层或双头叠层，实现高质量焊接以及全自动叠层。此设计使设备性能得到充分发挥，保证了高质量生产，且24小时不间断工作。
太阳能电池片自动串焊机概述：
整机采用无压力热风滚轮焊接，伺服电机驱动，工业相机定位检测，自动剔除破损电池片，根据需要，设置电池片间距、单串电池片数量、焊接温度等。整机设备简洁，操作方便，适用于晶硅太阳电池片串联焊接。全自动光伏串焊机与全自动叠层设备对接,可实现电池串在玻璃上的排版与定位 。
•破损率小于2‰
•专利焊接技术
•可焊接5”，6”以及半片电池片
•半小时内可更换2BB,3BB,4BB,5BB的电池片
•适用于BIPV组件
•超过4BB也适用。
太阳能电池片自动串焊机优点：
1、高质量的焊接，电池片表面可通过大于3.5N的焊接拉力测试
2、20分钟内可更换不同尺寸的电池片大小
3、一人可实现3台机器的操作
4、自动改变电池片负载;
5、焊接面提前预热和后加热可有效避免电池片变形 ;
6、焊带提前拉伸 ;
7、没有接触;
8、160微米以上的电池片均可焊接 ;
9、2/3的焊带不同的间距;
10、焊带长度可调节 ;
11、焊接长度可调节 ;
12、触摸式一体机并可在线解决设备故障
13、从触摸屏可设置太阳能电池串的数目;
14、电池片间隙可调范围 为2毫米至50毫米之间的;
15、不用提前处理焊带;
16、设备无需专人维护
17、通过互联网快速的远程协助和监督;
18、预先设置接口与其他设备连接。
太阳能电池片自动串焊机技术参数
型号 |
SGT-1200 |
产能 |
1200片/小时 |
破损率 |
≤2‰ |
焊接方式 |
热风滚轮混合焊接 |
焊接头数量 |
1个 |
焊带栅线数量 |
2条，3条，4条，5条 |
电池片规格 |
125×125;40×156到156×156 |
电池片间距 |
1.5-40mm (根据电池片大小设定) |
电源要求 |
380VAC 3P+N+G |
最低功耗 |
10 kW |
频率 |
50-60Hz |
温度范围 |
15 to 50°C |
规格 |
485013602100mm |
重量 |
1200kg |
压缩空气 |
6bar-1400NL/1＇ |
太阳能电池片自动串焊机实用性要求
·电源要求：380伏，3相50HZ
·最小功率：10千瓦
·功率：6千瓦
·压缩气压：700LPM在6 bar
·长度：4850毫米
·宽度：1360毫米
·高度：2100毫米
·重量：1200公斤
