大幅面2mx6m双平台全封闭外罩光纤激光切割机

品牌:
唯拓激光
切割钣金:
金属、不锈钢、碳钢、铝板、铜板
加工幅面:
2000mmx4000mm/2000mmx6000mm
工作台结构:
交换工作台
价格:
530000.00
起订:
1 台
供货总量:
50 台
发货期限:
自买家付款之日起 30天内发货
地址:
武汉市东西湖区径河三路金运唯拓激光工业园
有效期限:
长期有效
最后更新:
2015-08-24
商品详情

【金运激光】中国激光切割机厂家排名前三,全球知名品牌!

以上价格不实,光纤激光金属切割机价格实际价格请来电沟通具体配置再核算


设备图纸布局图 undefined


铁花激光切割机

undefined

产品信息

产品名称:高速超大幅面全封闭交换式光纤激光切割机

型号:XJGC 200600 JH

激光器类型:光纤激光器

驱动方式:齿轮齿条

加工幅面:2000mmx6000mm

控制系统:PMAC伺服全闭环控制

电源要求:三相

占地面积:16mx5m

激光功率(标配/选配):2000W/1000W-3000W

工作台结构:交换工作台

产品特点PRODUCT FEATURES
  • 标配2000W光纤激光器,选配1000W-3000W的光纤激光器,运行和维护成本低。
  • 包围式设计,符合欧洲CE标准,加工安全可靠,配置交换式工作台,上下料方便快捷,进一步提高生产效率。
  • 针对高速运动要求,设计和制造加强焊接型床身,两次实效处理,确保床体长期运行的精度和稳定性。
  • 标配三气源双压气路控制系统(高压空气、氮气、氧气),满足客户对各种材料的加工需求,操作简单,成本更低。
  • 标配金属专业自动排版软件(含材料管理、加工工艺优化等功能),提供工艺参数库,让操作者更简单,管理更容易。
  • 优化的光学镜片,特殊设计的喷嘴和 传感器技术,使切割更流畅,更稳定。可选配2000mm x 4000mm 、2000mm x 6000mm工作台。

2k瓦在3mm不锈钢板上划线,测试精度向下指示箭头

2千瓦划线3mm不锈钢,切缝达到0.18mm
2千瓦光纤测试3mm不锈钢划线效果

QQ图片20150615170118

一千瓦金运光纤激光切割机切割3mm铝板样品

20150612_112801

一千瓦金运光纤激光切割机切割2.5mm紫铜板样品

IMG_20150703_103539

一千瓦金运光纤激光切割机切割6mm碳钢样品

undefined

一千瓦金运光纤激光切割机切割切割3mm不锈钢样品


1千瓦光纤激光切割机技术优势
向下指示箭头

优质配件1

唯拓金属激光切割机所用配件都是采用IPG、相干、力乐士、安川、PMAC、LASERMECH、PRECITEC、美国IV、FESTO等高端品牌产品。

QQ图片20150606160745_副本

德国普雷斯特切割头

undefined

两种激光器可供选择:美国1千瓦相干激光器

undefined
美国IPG光纤1000瓦激光器




IMG_2015052938

金运唯拓激光武汉金运激光股份有限公司是一家专业致力于为全球用户提供中小功率激光加工解决方案的上市企业(股票代码:300220)。经过多年的高速发展,金运激光已成长为中国极具领导力和全球知名的激光设备制造商,是中国激光领域切割、雕刻、焊接设备的大型
专业生产激光设备的厂家向下指示箭头
QQ截图20150115111115 金运唯拓激光办公大楼
生产车间向下指示箭头

undefined

undefined

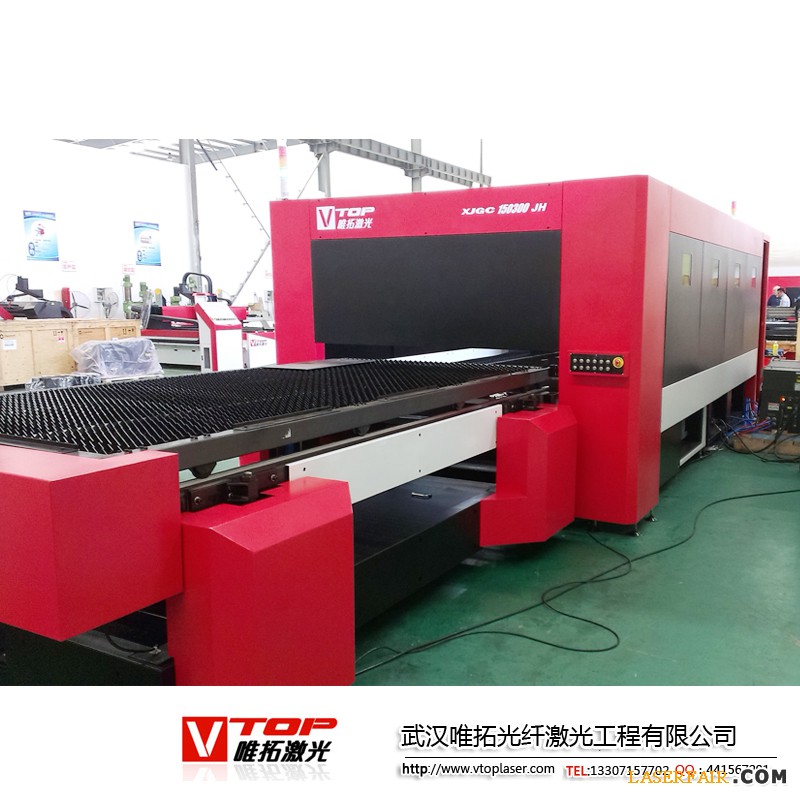

产品实拍图向下指示箭头

undefined 交换工作台1
undefined QQ图片20150323150537

样品图片

薄板切割
厚板切割

厚碳钢板切割4
6mm碳钢板激光切割机
技术参数
XJGC 200600 JH 交换工作台主要技术参数
设备总体参数
占地面积 约16m*5m含冷水机和激光器 工作台幅面 2000mm*6000mm
工作台操作高度(mm) 950 噪音 <65 Db(不含抽风机)
供电电源要求 AC380V±5% 总功率 16KW(不含抽风)
环境要求 温度使用范围:10-35°C湿度范围:40-85% 海拔1000米以下,使用环境中无易燃、易爆、强磁、强震
激光器主要参数
激光器类型 光纤激光器 激光器工作方式 连续/调制
激光功率 2KW/1KW-3KW 光斑模式 多模
激光波长 1070nm
设备运动系统参数
重复定位精度 0.04mm/m 工作台交换时间 30S/次
空程速度 0-700mm/s 空程加速度 0-4000mm/s^2
加工速度 0-350mm/s 加工加速度 0-2000mm/s^2
驱动系统 伺服电机(Y轴双驱闭环) 传动系统 精密滚珠丝杆传动
运控系统 PMAC运控系统(独有配置) 激光切割头 电容式随动对焦
辅助系统
冷却系统 激光机专用双温双泵带净化系统冷水机(独有配置) 润滑系统 电动润滑
辅助气体系统 三气源双压气路(独有配置) 激光切割头 电容式随动对焦
电路及防护系统 独立操作台
软件系统
软件 金运专用切割软件 金属排版软件 支持格式 AI 、BMP 、PLT 、DXF 、DST等
  • 全球100多个国家客户向下指示箭头

美国FDA认证欧洲CE认证

罗马尼亚

全球100多个国家都在使用我们的激光设备。公司产品已获得国家专利160多项,软件著作权20余项,全系列产品均通过了欧洲CE认证、美国FDA认证等。

摩洛哥客户

保修与服务

QQ截图20150122144409

QQ截图20150305143824


一、激光设备在运抵工厂之后客户做好电源、地基准备并将设备就位后即可通知金运公司派交付工程师到现场进行检验安装调试。

二、在安装调试前,由客户和金运公司人员共同开箱,按合同数量及装箱单清点随机附件和技术文件,并及时签录。

三、金运公司调试人员自备安装调试所需专用工具及检具,其他通用工具及量具由客户协助提供。

四、金运公司交付工程师将在设备安装调试现场对客户进行全面的系统、操作、维修培训。

培训内容包括:

激光安全防护常识;

激光器的基本原理;

设备系统构成;

随机软件操作;

设备操作及注意事项;

设备日常维护、激光器调整及备件更换操作技能;

培训时间为7个工作日。

五、设备验收依据:

武汉唯拓光纤激光工程有限公司的总公司武汉金运激光股份有限公司已通过ISO9001国际质量管理体系认证,所有产品的设计、生产和服务均符合质量保证体系的要求。

对非标设备和生产线本公司无专门的标准进行检验,但出厂产品必须符合(或部分符合)以下国家标准的要求:

GB10320 激光设备和设施的电气安全;

GB7247.1 激光产品的安全 设备分类、要求和用户指南;

GB/T15301 气体激光器总规范;

GB/T15490 固体激光器总规范;

GB/T13863 激光功率测试方法;

GB/T13864 激光功率稳定度测试方法;

GB/T17421.2 机床检验通则 数控轴线定位精度和重复定位精度的确定。

对上述标准的符合性及其他技术参数的验证由于需要设备和仪器才能完成,因此须在金运公司内部进行。客户可在双方约定的时间内到武汉金运激光股份有限公司所在地按各项技术指标对设备进行预验收。设备在买方所在地安装调试完毕后,双方按合同约定的标准或预验收标准对设备可行性、稳定性、可靠性进行最终验收。终验收指标达到后买卖双方签章验收报告后既完成设备验收程序。

客户对设备提出特殊要求的,应以合同条款或技术协议文件的形式明确要求,这些要求可作为预验收或终验收的条款进行验收。

金运激光温馨提示向下指示箭头

如果您感兴趣,可以和我联系了解相关的产品以及型号。确认好型号参数后,您可以给我们寄样品材料过来,我们免费给您做样品试看,或直接来我们金运激光实地考察。希望我们能够合作成功。如有对设备不了解或者对操作流程不清楚的情况,敬请及时联系!更多相关资讯,可登陆金运激光官方网站:http://www.golden-laser.cn. 顺颂商祺!

销售热线: 13307157702

以上价格不实,实际价格请来电沟通具体配置再核算

详细咨询电话:13307157702 QQ:441567291

网址:www.golden-laser.cn

唯拓激光官网:http://www.vtoplaser.com
