FiberLight FLEX 1μm 金属片切割头

品牌:
贰陆
价格:
0.00
起订:
0
供货总量:
0
发货期限:
自买家付款之日起 0天内发货
地址:
中国苏州工业园区星汉街5号D幢01楼01-02单元
有效期限:
长期有效
最后更新:
2015-12-22
商品详情

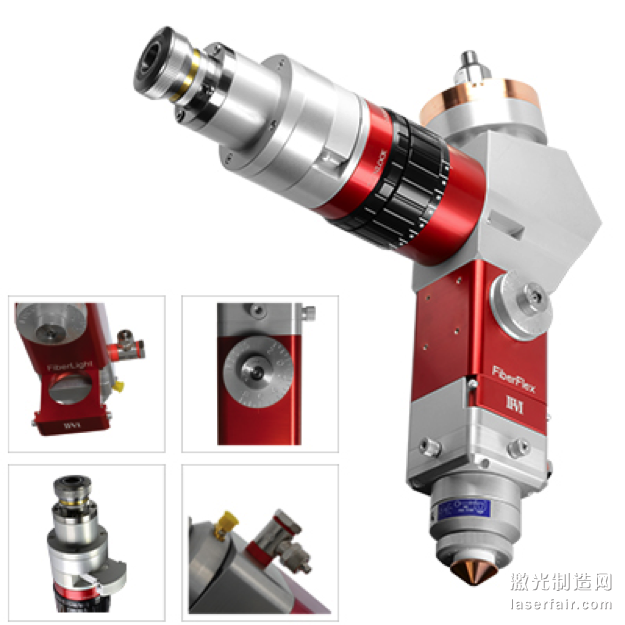

FiberLight FLEX 系列切割头是紧随II-VI FiberLight产品之后的又一创新产品。 FiberLight FLEX是针对不同厚度的各种材料的 综合解决方案。 FLEX具有可变焦距的准直镜,使用者可以实现2倍率的焦距调整范围。除了具有标准的10mm焦点位置手动调节能力外,FLEX 还可以通过变曲率反射镜(VRM),使使用者获得额外15mm的动态聚焦调整范围。这些先进的特性,使FLEX成为切割金属片的全能工具。
特性
• 可供选择的4个不同结构, 90°无变焦反射镜,90° 带有45° AOI 变曲率反射镜(VRM), 90° 带有接近正入射的变曲率反射镜(VRM)
• 除了标准的手动调焦功能外,变焦反射镜(VRM)提供了额外的自动变焦功能
• 具有最大25mm的焦点位置调节能力
• 针对不同的应用,使用者可以通过调整准直镜焦距来实现最优的光斑大小选择
• 倍率变化范围 1.25x – 2.5x
• 安装平台和水冷功能可选
• 在准直径和聚焦镜保护窗之间可实现快速的保护窗互换
• 可选的高度电子传感器

特性

·可供选择的4个不同结构,90°无变焦反射镜,90°带有45° AOI变曲率反射镜(VRM, 90°带有接近正入射的变曲率反射镜(VRM

·除了标准的手动调焦功能外,变焦反射镜(VRM)提供了额外的自动变焦功能

·具有最大25mm的焦点位置调节能力

·针对不同的应用,使用者可以通过调整准直镜焦距来实现最优的光斑大小选择

·倍率变化范围1.25x – 2.5x

·安装平台和水冷功能可选

·在准直径和聚焦镜保护窗之间可实现快速的保护窗互换

·可选的高度电子传感器

光学指标

最大激光功率3.5kW

激光波长1.025 - 1.08μm

激光器接口模式QBH, PIPA

准直镜焦距60mm - 120mm范围内连续可变

聚焦镜焦距150mm

倍率范围1.25x - 2.5x范围内连续可变

光学系统有效口径30mm

透过率>98%

中心调整范围±1mm in X & Y

聚焦镜保护窗密封抽屉型

准直镜保护窗密封抽屉型

模式和特性

模式外观形状VRM入射角(°)准直镜

FiberLight FLEX S直线型可变

FiberLight FLEX 9090°可变

FiberLight FLEX 90V90°45°可变

FiberLight FLEX 90VN90°15°可变

变曲率反射镜指标(VRM

曲率半径变化范围5MCC to 5MCX

压强变化范围0 to 6 bar

增压方法空气

有效口径30mm

入射角15° or 45°

切割喷嘴指标

喷嘴类型单孔

喷嘴内孔直径1.0mm to 3.0mm

焦点到喷嘴表面的手动调节范围+2.0mm to -8.0mm

焦点到喷嘴表面手动+VRM调节范围+9.5mm to -15.50mm

辅助切割气体的最大压强25 bar

气体类型惰性和活性气体均可

高度电子传感器*

电压要求24 Volts DC

输出信号线性0 - 10V模拟信号

校准手动

接触式传感器24V输出

响应时间<1ms

传感器缆线长度2 Meters

高度传感范围10mm
