产品简介
1.特殊优势：激光淬火后齿轮获得硬齿面及软根部，齿面耐磨的同时保证齿轮整体机械性能的同时，更加吻合齿轮的使用要求。
2.高耐磨性：激光淬火处理的齿轮硬度高，金相组织细化，耐磨性优于传统淬火工艺。激光淬火使组织产生压应力，提高齿轮的抗疲劳强度。
3.变形小：激光淬火齿轮的齿廓变形量在0.01mm以内，无裂纹，能保持原有的表面粗糙度，经激光淬火后的齿轮可以直接装机使用。
4.生产周期短：由于激光淬火变形小，一般不需要再磨齿，简化生产工序，提高生产效率，降低生产成本。
5.扩大齿轮选材范围：可选用低价格的钢种制造齿轮，通过激光淬火提高齿面硬度，保证使用要求。
6.激光淬火技术参数：
齿轮材质：中碳钢
淬火硬度：HRC45～50硬化深度：0.5～1.2mm，层深可控。(end)
非标准欧标尺寸规格，可按图纸订做。
产品特性注意事项]
①容许传动力数值是在任意使用条件下计算的参考值。详细内容请参考注意事项。
②齿条的侧隙为所使用的配对小齿轮的侧隙值的一半「齿条单体的侧隙（齿厚减少量）」的和。
[追加工注意事项]
①对齿条做追加工前,请首先阅读追加工注意事项,注意安全。本公司的「齿轮工房」承接追加工业务。
[产品特性注意事项]
①容许传动力数值是在任意使用条件下计算的参考值。详细内容请参考注意事项。
②齿条的侧隙为所使用的配对小齿轮的侧隙值的一半「齿条单体的侧隙（齿厚减少量）」的和。
③"不锈钢材料经过＊固溶化处理＊＊钝化处理。通过钝化处理,提高了防锈效果。但产品的加工面没有此效果。本产品没有完全防锈效果,请注意.
固溶化处理 :将制造坯材时在表面上形成的碳层熔解到材料内部的热处理方法
钝化处理:将材料浸在酸液中清洗后钝化处理,使材料表面形成钝化层以增强防锈性能"
④齿条装配在基面后,请使用定位销固定。仅使用紧固螺钉承受负荷时螺钉有破损的危险性。
起动时的注意事项
起动前请确认下列各项内容:
齿轮的装配是否确实
轮齿接触是否偏向一端
是否有适当的侧隙(请避免无侧隙使用)
有没有足够的润滑
如果齿轮露在外面的话,请一定安装安全外罩加以防护,以确保安全。此外,齿轮转动时,请勿触摸。
起动中有噪音及振动等异常时,请确认齿轮及组装状态。
齿轮的防止噪音及振动的对策有「高精度」、「齿面粗糙度」、「正确的轮齿接触」。
一.进口齿条台湾YYC齿条，同国内齿条相比具有的优势：
1.台湾YYC齿条拥有多年生产齿条的经验，品质/精度有很好的保证。
2.台湾YYC齿条采用德国进口机器，精度/误差小。
3.可加工模数1~模数10之大型齿条(排齿)。
4.长度可一次加工2米长,精度可做到DIN标准之6级。
二.进口齿条在众多进口齿条当中的优势：
1.台湾YYC齿条在性价比上具有很大的优势。
2.台湾YYC齿条不仅提供媲美欧美、日本产品的精密品质,更在货期与价格上具有优势。
3.我们大陆销售分公司直销，在产品售后服务上更加直接，更有效率。
三.进口齿条的产品应用：
1.应用于快速定位，精确定位的传动系统当中。
2.齿轮齿条具有重负荷、高精度、高刚性、高速度、长行程等优势，是其它同类产品所不能代替的优势。
四。产品起动前注意事项：
1.首先先检查齿轮齿条的装配是否确实。
2.齿轮齿条接触点是否有偏向一端。
3.检查是否留有适当的侧隙，不要无侧隙使用。
4.检查一下齿轮齿条齿面有没有足够的润滑油润滑。
5. 如果齿轮露在外面的话,请一定安装安全外罩加以防护,以确保安全。
6.在齿轮转动时,请不要触摸。
7.起动中有噪音及振动等异常时,请确认齿轮及组装状态。

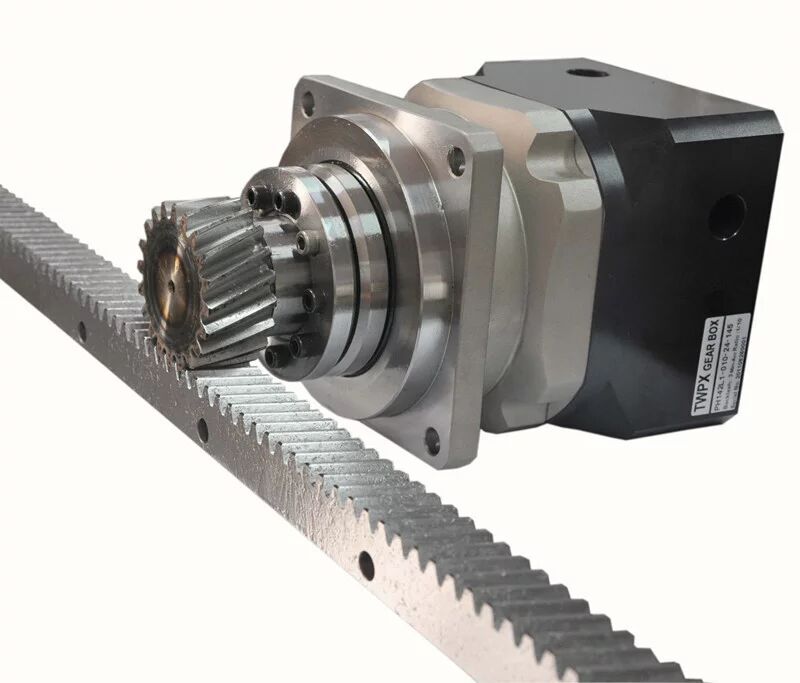

机械手专用齿条，模1.5，模2，模2.5，模3齿条都为机械手常用齿条，最为常用的为模1.5模2，模3齿条。因为机械手是高速移动平台对噪音等方面要求比较严格，斜齿齿条相比直齿齿条接触面大/噪声小/间隙小/承受力强等优点，唯一缺点是存在轻微的轴向力.大部分客户都会选用斜齿齿条作为机械手的传动。台湾峰茂公司为了给客户更快捷的服务，我公司长期都会有大量备现货。
机械手专用齿条，模1.5，模2，模2.5，模3齿条都为机械手常用齿条，最为常用的为模1.5模2，模3齿条。因为机械手是高速移动平台对噪音等方面要求比较严格，斜齿齿条相比直齿齿条接触面大/噪声小/间隙小/承受力强等优点，唯一缺点是存在轻微的轴向力.大部分客户都会选用斜齿齿条作为机械手的传动。台湾峰茂公司为了给客户更快捷的服务，我公司长期都会有大量备现货。
起动前请确认下列各项内容:
齿轮的装配是否正确
轮齿接触是否偏向一端
是否有适当的侧隙(请避免无侧隙使用)
有没有足够的润滑
如果齿轮露在外面的话,请一定安装安全外罩加以防护,以确保安全。此外,齿轮转动时,请勿触摸。
起动中有噪音及振动等异常时,请确认齿轮及组装状态。
齿轮的防止噪音及振动的对策有「高精度」、「齿面粗糙度」、「正确的轮齿接触」。
一.研磨齿条加工工系
1.C45表面高周波硬化，硬度达45-50HRC，抽有齿面再进行研磨
2.C42CrM04(SCM440铬铝合金钢)表面高周波硬化，硬度达55-60HRC,所有齿面再进行研磨。
3.齿面只有经过感应硬化，才能进行附件钻孔和定位销加工
二.精度等级误差计算：
1.精度等级6h25,7h25,8h25,9h25,10h25,GTf/300=总和齿距误差。
2.齿条测量值的容许误差（按300mm）。
3.我们根据它的理论值L300，按L300=(m/cos&)TT.Z300计计算。
三.研磨齿条基本参数表格：
研磨斜齿条 欧标6级精度斜齿 齿型：斜齿 齿面处理：研磨 硬度处理：热处理；硬度为45-50度 四面研磨：有 压力角：20˙度 右旋角：19度31`42" 模数M2 ~ M10 精度等级：6h25 材料：（S45C中碳钢）C45 长度：1000mm |
研磨直齿条 欧标6级精度直齿 齿型：直齿 齿面处理：研磨 硬度处理：热处理；硬度为45-50度 四面研磨：有 压力角：20˙度 模数M2 ~ M10 精度等级：6h25 材料：（S45C中碳钢）C45 长度：1000mm |
1.斜齿齿条规格：模數M 2 / 3 / 4 / 5 / 6 / 8 / 10。 2.直齿齿条规格：模數M 2 / 3 / 4 / 5 / 6 / 8 / 10。 四，研磨产品应用： 1 适用于重负荷、高精度、高刚性、高速度、长行程之CNC工具机、铣床、钻床、车床、加工中心、切割机械、木工机械、焊接机械、石材机械等。 2.适用于工厂自动化快速移载机构、机器人手臂抓取机构、智能立体仓库等；欧、美、日机床和自动化领域已采用多年，首次正式引入国内。 五，产品优势: 1.台湾YYC齿条研磨齿条与众多的进口齿条相比，突显性价比优势。 2.台湾FM齿条不仅提供媲美欧美、日本产品的精密品质。 3.我们还厂家直销，更在货期与价格上具备优势，得到行业内众多用户广泛好评。 |
|
精密齿条齿轮是全球工业不可缺少的一个配套组合零配件，精密齿条齿条的完美，实现设备传动距离无限制，快速移动，大负载能力，精确定位。

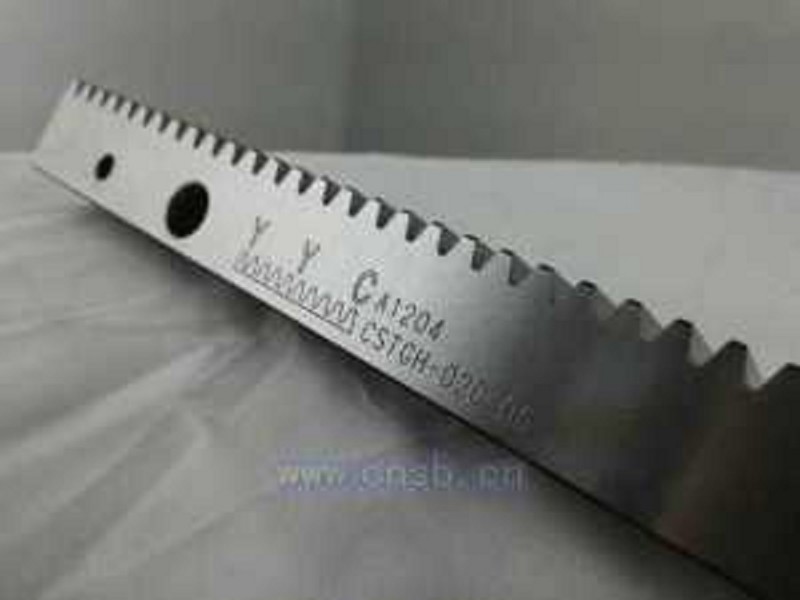

YYC齿条研磨齿条精度：
1.研磨齿条台湾FM模数0.5～14mm,精度等级欧洲6H25,7H25,8H25,9H25,10H25.日本JIS 2级,JIS 3级,JIS 4级,JIS 5级,JIS6级,国际标准任意300MM精度误差0.022mm。
二.台湾YYC齿条FM齿条与国产、进口齿条优劣比较：
1、与国产齿条相比，台湾齿条在精度和使用寿命上明显高于前者，完全采用进口机器、进口钢材、以及专业的技术人员精心制造，齿条耐磨性、精密度等得到最有效保证；
2、与众多的进口齿条相比，突显性价比优势，台湾齿条不仅提供媲美欧美、日本产品的精密品质，更在货期与价格上具备优势，得到行业内众多用户广泛好评，实测精度优于大部分国外进口齿条；
3、台湾FM研磨齿条是台湾岛内是少数几个具备生产高精度齿条研磨齿条的厂家；
4、厂家直销价格交期，具有不可替代的优势。
三. YYC齿条研磨齿条概述：
1齿条长度：一般常规品做成标准1米长度,可根据应用需要进行无限连接，也可以根据需要切割成更短的长度，这非常有益于齿条的存储、有效供应、降低成本和实现互换。
2.齿条的连接使用专用工具，通过齿条的轮齿将前段齿条的位置精度准确传递至下一段齿条。
3精度等级：欧洲标准6H25,7H25,8H25,9H25,10H25.日标JIS 2级、JIS 3级、JIS 4级、JIS 5级、JIS6级。4.按国际标准任意300mm精度误差小于0.022mm。
5.齿条模数：0.5～10m,齿轮0.5～10M。
6.有直齿/斜齿型，适用各种使用条件；斜齿型为右旋角19°31′42″，亦可非标订制。
7.有热处理型/调质处理型，研磨级/精铣级，同一模数，多种强度，多种精度。
8.具有方形/圆形外观，容易整合使用。
四.研磨齿条材料的多样性：
1.S45C中碳钢/SCM440铬钼合金钢，亦可根据客户需要灵活选材 (接受非标产品订制及特殊规格尺寸）
2.齿端加工：齿面精铣、齿面研磨
3.硬化热处理：高周波（高频）热处理、调质热处理
4.当选用的钢材为铬钼合金钢SCM440的时候，一定要有热处理加工，因铬钼合金钢SCM440的硬度及稳定性很低，一般程度一定要选用调质热处理。
五.产品起动前注意事项：
1.首先先检查齿轮齿条的装配是否确实。
2.齿轮齿条接触点是否有偏向一端。
3.检查是否留有适当的侧隙，不要无侧隙使用。
4.检查一下齿轮齿条齿面有没有足够的润滑油润滑。
5. 如果齿轮露在外面的话,请一定安装安全外罩加以防护,以确保安全。
6.在齿轮转动时,请不要触摸。
7.起动中有噪音及振动等异常时,请确认齿轮及组装状态。
台湾YYC研磨齿轮齿条，专业的技术品质，优秀的产品精确度，多年的丰富经验，良好的产业前景，模数M0.5~M12，可依客户图面，样品订做！
齿条特色:
1.齿型齐全:有直齿与斜齿,棒材有方形与圆形。
2.规格完整:模数0.5~模数12,齿条可以相接。单次加工长度可达2,000mm。
3.材料丰富:碳素钢、合金钢和不銹钢。日规为S45C, SCM21, SCM440, SUS304；德规为C45E,16CrMo44, 42CrMo4, X5CrNi1810。
4.制程多元:热处理/无热处理,表面研磨/无表面研磨,齿面研磨/无齿面研磨。
5.可完全依照客户需求生产。
齿条特点：
滚珠丝杆无法实现的长距离传动。
可以任意连接/互换，行程无限延伸；
外形具有圆形/方形/异形，容易整合使用，适应各种使用条件；
具有热处理型/未热处理型，同一模数可有多种强度；
多种材料：合金钢、不锈钢、工程塑料（POM）。
货期：
标准部件长期备有现货，理想的满足设备制造商的及时供货周期安排。特殊的或者改进型产品也同样可以供应，请联系我们。
齿条特色: 1.齿型齐全,2.规格完整:模数0.5~模数12,材料丰富:碳素钢、合金钢,4.制程多元:热处理/无热处理,表面研磨/无表面研磨,齿面研磨/无齿面研磨, 5.可完全依照客户需求生产。
