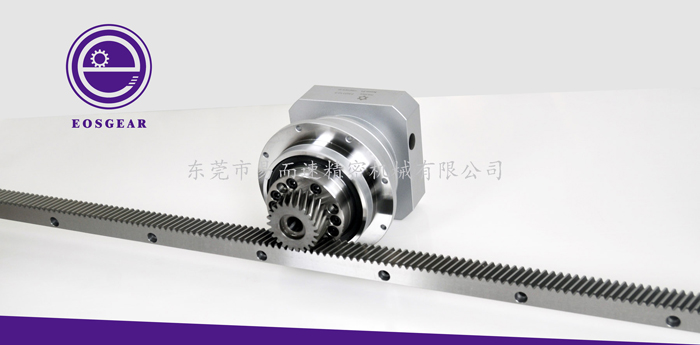

EOS齿条采用最先进的磨削制齿工艺,精度等级可达DIN5级GB4级,为目前世界上批量生产所能达到的最高精度;非工作面采用一次成型端面磨技术,具有更高的平行度;
一、特点
模数为Module1-Module8,材质有S45C,SCM21,SCM440和SUS304等,专门为客户量身订做,可提供齿条表面处理;如表面发黑处理、冷电镀、电镀镍、电镀铬等方式;同时提供专门的齿条用导轨,使传动结构更加紧凑。欢迎随时联络我们。
(1)模数1~10,可接长之端部设计,可以任意连接/互换,行程无限延伸;
(2)研磨级精度累计误差0.022mm/300mm;
(3)具有直齿/斜齿齿型,适应各种使用条件;
(4)具有热处理型/未热处理型,同一模数可有多种强度;
(5)具有方形/圆形外观,容易整合使用;
(6)多种材料:合金钢、不锈钢、工程塑料(POM)。
二、应用
适用于快速、精确定位机构:
(1)适用于重负荷、高精度、高刚性、高速度、长行程之CNC工具机、铣床、钻床、车床、加工中心、切割机械、木工机械、焊接机械、石材机械等;
(2)适用于工厂自动化快速移载机构、机器人手臂抓取机构、智能立体仓库等。
三、型号
如:1211 030 10
1:材质C45(S45C中碳钢)
2:斜齿条,斜齿角度为19度31分42秒、右旋方向;
1:研磨6H25级精度
1:热处理(高周波处理)
030:模3
10:1000mm
