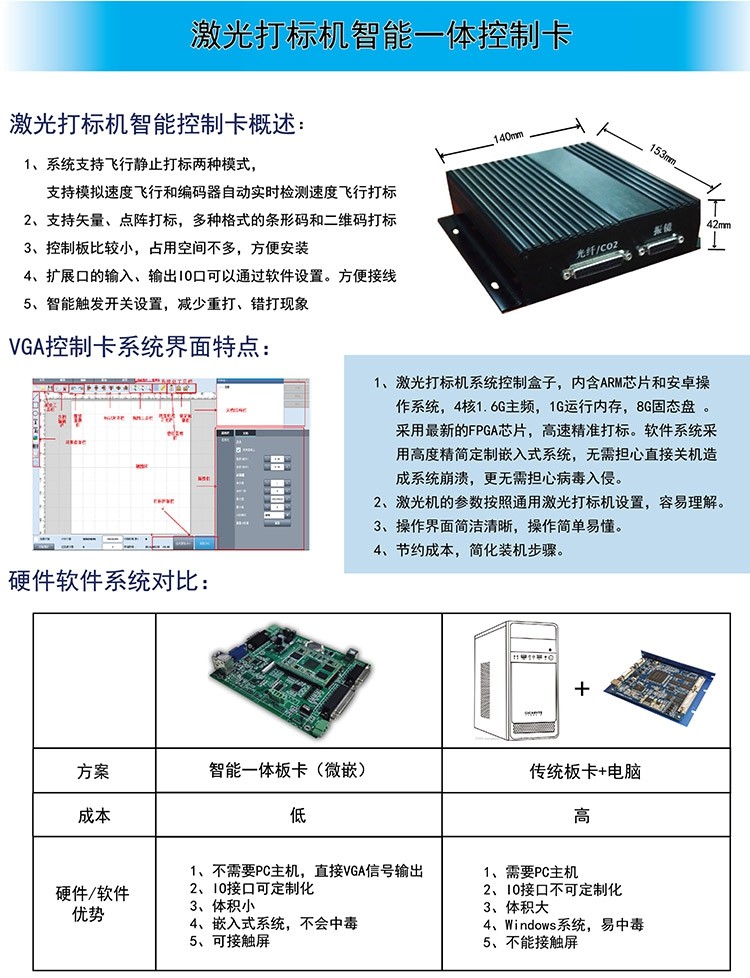

一、多国语言激光打标系统VGA,激光打标机控制系统VAG概述：
1、界面简单，通俗易懂，易上手操作。
2、支持鼠标、键盘的操作以及各种快捷键的操作。
3、性能高、稳定性强、高速的激光打标机专用控制系统。
4、支持直接添加直线、矩形、椭圆、文字、组合文本、图片、条码/二维码等文本。
5、组合文本支持静态文本、换行符、时间、日期、有效期、序列号、班次、数据库等功能。
6、支持从 U 盘中导入所需文本、字体、数据库、矢量图形、图片等，也可以导出到U 盘。
7、支持多种格式条形码及二维码。
8、打标字体支持 SHX、DOF 和 TTF 字体。
9、支持断电自动保存。
10、支持背光自动调节及屏幕保护。
11、支持用户密码设置。
12、支持 DXF、PLT 格式矢量文件导入。
13、支持 CO�6�0、光纤等激光器。
14、支持客户定制所需功能。
1、界面简单，通俗易懂，易上手操作。
2、支持鼠标、键盘的操作以及各种快捷键的操作。
3、性能高、稳定性强、高速的激光打标机专用控制系统。
4、支持直接添加直线、矩形、椭圆、文字、组合文本、图片、条码/二维码等文本。
5、组合文本支持静态文本、换行符、时间、日期、有效期、序列号、班次、数据库等功能。
6、支持从 U 盘中导入所需文本、字体、数据库、矢量图形、图片等，也可以导出到U 盘。
7、支持多种格式条形码及二维码。
8、打标字体支持 SHX、DOF 和 TTF 字体。
9、支持断电自动保存。
10、支持背光自动调节及屏幕保护。
11、支持用户密码设置。
12、支持 DXF、PLT 格式矢量文件导入。
13、支持 CO�6�0、光纤等激光器。
14、支持客户定制所需功能。
Powermark
系统的通讯协议：
一、 修改标记内容功能码：0x81或0x821
1、发送命令通讯协议1
2、 通讯响应协议2
3、通讯控制示例3
二、 调用标记文档功能码：0x85或0x865
1、发送命令协议5
2、 通讯响应协议6
3、调用文档通讯示例：6
三、 写入系统参数功能吗：0x837
1、发送命令协议7
2、 通讯响应协议8
四、 读取系统参数功能吗：0x849
1、发送命令协议9
2、 通讯响应协议10
激光VGA板的接口说明书
一、概述：

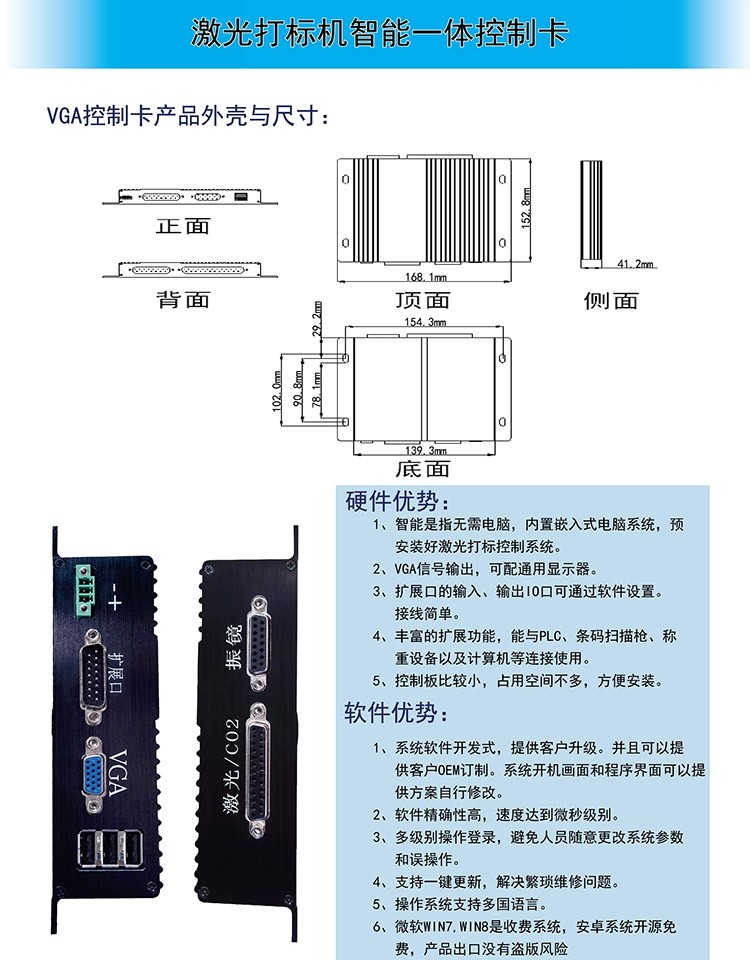

激光VGA控制板是针对VGA激光器打标机开发的控制板，VGA控制板是通过VGA口与显示屏相连接，通过对显示屏界面的操作实现人机交互。如下图所示：

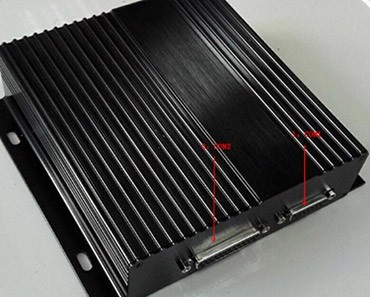

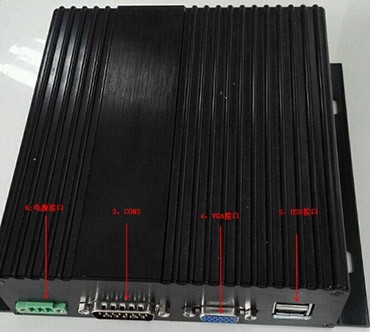

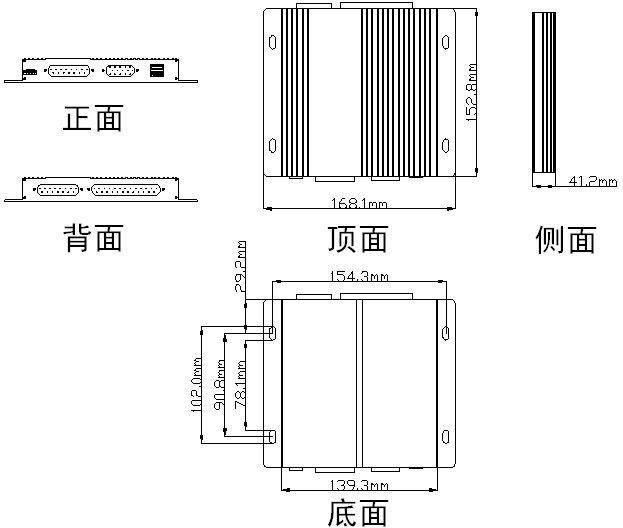

激光VGA控制板
|
1
|
CON1接口：振镜控制接口，DB15插座
|
2
|
CON2接口：激光控制接口，DB25插座。
|
|
3
|
CON3接口：扩展IO接口， DB15公座
|
4
|
J1接口：VGA接口
|
|
5
|
USB主接口：用于接入U盘导入文件和更新固件或者接入鼠标、键盘
|
6
|
电源接口：提供控制板需要的电源供电，一般使用12V-24V
|
二、各种接口接线说明
1、CON1接口：DB15振镜控制
振镜控制信号为数字信号，可以直接连接至数字振镜。由于数字振镜所用的数字信号传输协议不完全一样，所以，需要确认数字振镜使用何种传输协议。注意：数字信号建议采用带屏蔽层的双绞线连接。
各个管脚的具体说明如下：
|
管脚号
|
信号名称
|
具体说明
|
管脚号
|
信号名称
|
具体说明
|
|
1, 9
|
CLK–/CLK+
|
时钟信号—/时钟信号+
|
2,10
|
SYNC–/SYNC+
|
同步信号—/同步信号+
|
|
3,11
|
XChannel‐ /XChannel+
|
振镜X信号—/振镜X信号+
|
4,12
|
YChannel‐/YChannel+
|
振镜Y信号—/振镜Y信号+
|
|
5,13
|
NULL
|
保留
|
6,14
|
NULL
|
保留
|
|
7
|
NULL
|
保留
|
8,15
|
GND
|
地
|
2、CON2：DB25 光纤激光控制
CON2 插座与光纤激光器的 25 针插座通过 25 针电缆直接对接。
|
管脚号
|
信号名称
|
具体说明
|
管脚号
|
信号名称
|
具体说明
|
|
1-8
|
P0-P7
|
激光器功率。TTL 输出。
|
9
|
PLATCH
|
功率锁存信号。TTL 输出。
|
|
10,14
|
GND
|
控制卡的参考地
|
11,12, 16,21
|
LASERST0-3
|
激光器状态输入
|
|
17
|
VCC
|
控制卡的5V电源输出
|
18
|
MO
|
主振荡器开关信号。TTL输出
|
|
19
|
AP
|
功率放大器开关信号TTL输出。
|
20
|
PRR
|
重复脉冲频率信号。TTL输出
|
|
22
|
RedPt
|
保留
|
23
|
EMSTOP
|
急停开关信号。TTL输出。
|
|
13,15,
|
此脚悬空，不连接
|
24,25
|
此脚悬空，不连接
|
3、CON3：扩展IO接口
|
管脚号
|
信号名称
|
具体说明
|
管脚号
|
信号名称
|
具体说明
|
|
1
|
IN4
|
24V光耦输入4，与GND形成回路
|
2
|
OUT8
|
可配置TTL输出口8
|
|
3
|
OUT7
|
可配置TTL输出口7
|
4
|
5V
|
5V输出，与GND形成回路
|
|
5
|
24V
|
24V输出，与GND形成回路
|
6
|
OUT5
|
可配置TTL输出口5
|
|
7
|
IN3
|
24V光耦输入3，与GND形成回路
|
8
|
IN2
|
24V光耦输入2，与GND形成回路
|
|
9
|
OUT4
|
可配置TTL输出口4
|
10
|
OUT3
|
可配置TTL输出口3
|
|
11,12
|
GND
|
地
|
13
|
OUT2
|
可配置TTL输出口2
|
|
14
|
OUT6
|
可配置TTL输出口6
|
15
|
OUT1
|
可配置TTL输出口1
|
说明：
1、IN2、IN3、IN4电路跟IN1的一样
2、可配置输出口OUT1---OUT8，可取其中一个输出口，作为红光输出口，例如OUT1作为红光输出
4、J1接口：VGA接口
标准的VGA接口，利用标准的VGA接口线将这VGA接口与显示屏相连接，就可在显示屏上显示激光打标系统的操作界面，实现对激光打标系统的操作。
5、USB：USB接口
USB的主接口，用于接入鼠标与键盘操作和插入U盘，通过U盘来实现系统文档的导入和导出，或者可以通过U盘来进行系统的固件更新。
7、power1：电源
一般电源输入为12V到24V，在这建议客户使用12V-24V的电源输入。
8、P1：CO2的PWM控制口
P1接口主要用于控制CO2激光机的，包括控制C02激光机的功率、出光等等功能。接线可以接CON2接口的19脚的AP脚，另一条线接地。
激光VGA接口图
