新一代高速激光切割系统
国际主流结构形式
独特的龙门结构双边高速驱动
结构形式

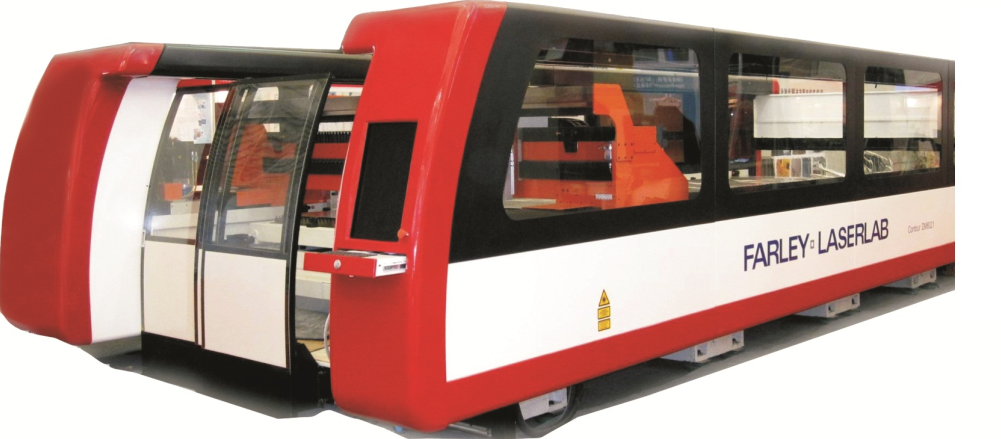

Contour DM系列数控激光切割机采用龙门结构形式，铸铝横梁（动态响应快，加速度1G，保证了尖角切割质量），横梁双边齿轮齿条同步驱动，结构设计合理，将刚性的、高精度要求结构尺寸柔性化，具有良好的灵活性、稳定性，整机结构紧凑，刚性好，控制精度高，运行高速、平稳。采用西门子伺服电机、Siemens840D高端数控系统，德国高端减速器和配套的斜齿运动机构，保证了设备的高精度、高稳定性，单轴运行速度高达到120m/min，复合速度高达165m/min以上。
驱动形式
西门子伺服电机双边同步驱动，独有的横梁带自动补偿机构的双边驱动的核心技术，突破了双边高速驱动同步问题的技术瓶颈，设备稳定性高，复合速度高达165m/min以上。
ü两副电机齿轮齿条机构与分别通过偏心法兰板的调节作用以实现齿轮齿条间的最佳间隙配合
ü平行补偿机构中有横梁自调节板,在辅横梁驱动结构与横梁间起过渡作用，通过它使得横梁与床身间在多种影响因素作用下发生运动与驱动间发生错位变化时得以自动补偿。
激光切割专用切割头
采用德国Precitec公司传感器、切割头，切割效果更加完美。
垂直升降式交换工作台
更优秀的承重能力，承重1250KG以上，垂直升降式交换，工作台下空间大，多腔式设计，更利于除渣及抽风除尘。
主要技术参数
激光切割系统 |
ContourDM3015 |
最大切割碳钢板厚 |
20mm |
|
X轴切割范围 |
3048mm |
最大切割不锈钢板厚 |
10mm |
|
Y轴切割范围 |
1524mm |
最大切割铝合金板厚 |
8mm |
|
Z轴行程 |
150mm |
最小设定单位： |
0.001mm |
|
X轴定位速度 |
120m/min |
电容高度跟随 |
√ |
|
Y轴定位速度 |
120m/min |
防护罩 |
√ |
|
Z轴定位速度 |
15m/min |
可控保护气 |
√ |
|
工作台尺寸 |
1.5m×3m |
边缘检测 |
√ |
|
工作台最大承载 |
1250Kg |
一键集中控制气体系统 |
√ |
|
最大加速度 |
1G |
指示光 |
√ |
|
定位精度 |
±0.025 mm |
专家数据库 |
√ |
|
重复定位精度 |
±0.01 mm |
龙门整体运输 |
√ |
|
切口缝宽 |
0.15－0.3mm |
抽风排尘系统 |
√ |
|
切割头 |
5”&7.5” |
作图系统 |
√ |
|
数控系统和伺服 |
西门子840D系统 |
固定操作台 |
√ |
|
操作系统 |
WindowsXP系统 |
报警灯光系统 |
√ |
|
显示器 |
24寸液晶屏 |
机床噪音等级：≤80db |
√ |
|
X、Y轴驱动方式 |
齿轮齿条,斜齿 |
激光器功率 |
推荐DC030或以上激光器 |
|
接口形式 |
USB,网络 |
波长 |
10.6μm |
|
网络 |
RJ45 |
激光器耗气量 |
1瓶/年 |
ConTOUR DM4020
铸件床身、铸铝横梁、双边齿轮齿条（斜齿）同步驱动
等光程系统保证4米X2米范围内工件切割质量一致性高
独特的龙门结构双边高速驱动，加速度1G，单轴速度100m/min，复合速度高达140m/min。
交换工作台
驱动形式
西门子伺服电机双边同步驱动，独有的横梁带自动补偿机构的双边驱动的核心技术，突破了双边高速驱动同步问题的技术瓶颈，设备稳定性高，复合速度高达165m/min以上。
ü两副电机齿轮齿条机构与分别通过偏心法兰板的调节作用以实现齿轮齿条间的最佳间隙配合
ü平行补偿机构中有横梁自调节板,在辅横梁驱动结构与横梁间起过渡作用，通过它使得横梁与床身间在多种影响因素作用下发生运动与驱动间发生错位变化时得以自动补偿。
激光切割专用切割头
采用德国precitec公司传感器、切割头，切割效果更加完美。
垂直升降式交换工作台
更优秀的承重能力，承重1250KG以上，垂直升降式交换，工作台下空间大，多腔式设计，更利于除渣及抽风除尘。
主要技术参数
序号 |
项目 |
参数 |
1 |
工件最大加工范围（mm） |
4000×2000 |
2 |
x、y轴快速移动速度（m/min） |
140m/min（单轴100m/min） |
3 |
激光发生器额定输出功率（KW） |
4000W |
4 |
激光功率稳定度 |
<2% |
5 |
加工板材厚度（mm） |
低碳钢板：20；不锈钢板：10；铝合金8mm |
6 |
尺寸精度（带磁栅尺） |
一次性加工4m*2m，精度±0.05mm（薄板） |
7 |
定位精度（带磁栅尺） |
各轴定位精度：X、Y轴全程±0.025mm，重复定位精度：±0.01mm |
8 |
工作台最大载重（kg） |
≥1250（均载） |
9 |
设备噪音（db） |
≤80 |
10 |
切口缝宽（mm） |
控制在0.1-0.3mm之间（视板材厚度） |
11 |
切口粗糙度 |
≤6.3-12.5 um（视板材厚度） |
ConTOUR DM6020
国际领先水平，6020一次成型，无二次定位
独特的龙门结构双边高速驱动，加速度1G，单轴速度100m/min，复合速度高达140m/min。
一次定位、铸件床身、铸铝横梁、双边齿轮齿条（斜齿）同步驱动
等光程系统
自动移动工作台
驱动形式
西门子伺服电机双边同步驱动，独有的横梁带自动补偿机构的双边驱动的核心技术，突破了双边高速驱动同步问题的技术瓶颈，设备稳定性高，复合速度高达165m/min以上。
ü两副电机齿轮齿条机构与分别通过偏心法兰板的调节作用以实现齿轮齿条间的最佳间隙配合
ü平行补偿机构中有横梁自调节板,在辅横梁驱动结构与横梁间起过渡作用，通过它使得横梁与床身间在多种影响因素作用下发生运动与驱动间发生错位变化时得以自动补偿。
激光切割专用切割头
采用德国precitec公司传感器、切割头，切割效果更加完美。
移动工作台，小料自动下料
更优秀的承重能力，承重1600KG以上，移动式工作台，工作台下空间大，多腔式设计，更利于除渣及抽风除尘。
主要技术参数
序号 |
项目 |
参数 |
1 |
工件最大加工范围（mm） |
6000×2000 |
2 |
定位方式（一次定位还是二次定位） |
一次定位 |
3 |
x、y轴快速移动速度（m/min） |
单轴100m/min，复合速度140m/min |
4 |
激光发生器额定输出功率（KW） |
4000W |
5 |
激光功率稳定度 |
<2% |
6 |
加工板材厚度（mm） |
低碳钢板：20；不锈钢板：10；铝合金8mm |
7 |
尺寸精度（带磁栅尺） |
一次性加工6m*2m，精度±0.05mm（薄板） |
8 |
定位精度（带磁栅尺） |
各轴定位精度：X、Y轴全程±0.025mm，重复定位精度：±0.01mm |
9 |
工作台最大载重（kg） |
≥2000（均载） |
10 |
设备噪音（db） |
≤80 |
11 |
切口缝宽（mm） |
控制在0.1-0.3mm之间（视板材厚度） |
12 |
切口粗糙度 |
≤6.3-12.5 um（视板材厚度） |
