产品简介
iFLEX-Gemini双波长激光器
iFLEX-Gemini™是Qioptiq公司最新推出的双波长单模光纤耦合输出激光器，它具有结构紧凑，功能强大等特点。iFLEX-Gemini™可以提供多种不同的双波长组合，例如488/640nm，405/515nm等，广泛用于荧光激发、光谱学及各种测量设备等领域中。同时488/515nm波长组合的iFLEX-Gemini™已成为替代氩离子等气体激光器的理想选择。激光器自带的kineFLEX™保偏光纤耦合输出系统具有即插即用的特性，用户可以方便的在空间光输出及光纤耦合输出两种方式间自由切换。保偏光纤优化了输出光束的光束质量，保持了其偏振特性。
Qioptiq公司采用独创的双波长保偏光纤耦合技术，以紧凑的结构和极高的性价比，从一根保偏光纤中输出两束不同波长的激光，相比传统技术（气体激光器等，空间激光合束等）具有更长的寿命和更高的可靠性。
在仪器设计领域，Qioptiq公司的iFLEX系列激光器一向以长寿命，低噪声以及超常的稳定性而著称。iFLEX系列激光器还提供互锁（interlock），电流及温度监控等功能，以帮助提升您仪器的性能。
此外，iFLEX-Gemini™系列产品还具备高动态范围、高速模拟调制（高达5MHz）、以及功率可控等特点。得益于kineFLEX™保偏光纤耦合输出技术，iFLEX-Gemini™输出光束接近衍射极限，并具有零像散,高空间相干性和高指向稳定性的特点。
根据客户特殊的需求，我们还可以提供恒电流型、超低噪声型，以及多路复用型等多种定制型解决方案。
其他产品特点
•开箱即用，无需另行设置
•超高的机械温度稳定性
•TEM00高斯光束输出
•可组合波长：375, 405, 445, 488, 515, 640, 660nm
•单波长高达60mw的输出功率
•高功率稳定性 高光束质量
•低噪声
•可软件控制
•OEM定制
•技术参数
激光器 |
单位 |
|||||||||
波长 |
375 |
405 |
445 |
488 |
515 |
640 |
660 |
nm |
||
功率 |
8 |
25, 40 |
15, 30 |
12, 25, 601 |
8 |
15, 40, 60 |
30,50 |
mW |
||
工作性能 |
||||||||||
偏振比 |
≤ -20 |
dB |
||||||||
光学参数 |
||||||||||
中心波长 |
± 5 |
nm |
||||||||
功率稳定性 |
< 2 |
% |
||||||||
光学噪声（20Hz to 2MHz）rms2 |
< 0.1 |
% |
||||||||
光学噪声（20Hz to 2MHz）pk to pk2 |
< 1 |
% |
||||||||
电学参数 |
||||||||||
电源 |
12V DC, 0.5A (laser) |
– |
||||||||
5V DC, 3A max, 1 A running (TE Controller) |
||||||||||
底板温度 |
40 |
°C |
||||||||
散热需求 |
12.5 |
W |
||||||||
光纤参数 |
||||||||||
光纤长度 |
1 to 3 |
m |
||||||||
光纤保护套 |
不锈钢保护外套，Φ5mm |
– |
||||||||
输出端（光纤连接器） |
||||||||||
保偏光纤 |
FCP保偏光纤连接器 |
– |
||||||||
FCP/APC保偏光纤连接器(端面8º抛光) |
||||||||||
输出端（准直器） |
||||||||||
光束直径 |
0.7 |
mm |
||||||||
光束质量M2 |
typ 1.2 |
– |
||||||||
指向稳定性 |
≤ 1 |
µRad/°C |
||||||||
发散角 |
衍射极限 |
– |
||||||||
准直器尺寸 |
Ø 12 x 50 |
mm |
||||||||
光束位置 |
≤ ± 0.15 |
mm |
||||||||
光束角度 |
≤ ± 0.5 |
mRad |
||||||||
工作环境条件 |
||||||||||
存储温度 |
10 to 50 |
°C |
||||||||
工作压力 |
标准大气压 |
– |
||||||||
工作温度 |
10 to 40 |
°C |
||||||||
工作湿度 |
无水凝结 |
– |
||||||||
调制方式 |
||||||||||
模拟 |
5MHz，上升时间<200ns，输入电压0-5V |
– |
||||||||
可选波长组合
λ1 /λ2 |
405 |
445 |
488 |
515 |
640 |
660 |
375 |
Y |
O |
O |
O |
O |
O |
405 |
O |
Y |
O |
Y |
Y |
|
445 |
O |
O |
Y |
O |
O |
|
488 |
Y |
O |
Y |
Y |
O |
|
515 |
O |
Y |
Y |
O |
Y |
|
640 |
Y |
O |
Y |
O |
O |
|
660 |
Y |
O |
O |
Y |
O |
Y =标准产品
O =可根据客户需求OEM定制
光纤及连接器 |
激光器 |
|

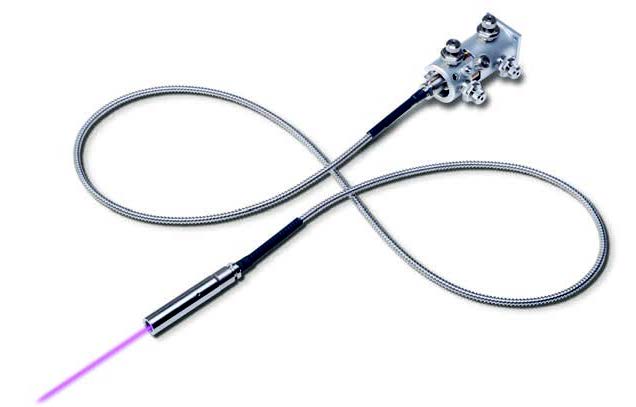

kineFLEX™ |
||
激光光纤耦合系统，适用于精密测量 |
iFLEX-Mustang™ |
|
•可用于DPSS，半导体激光器和气体激 |
光纤耦合输出固体激光器（集成声光调 |
|
光器的光纤耦合输出 |
制模块） |
|
•高稳定性 高重复性 |
• DPSS激光器488,532和561nm |
|
•超过65%的耦合效率 |
•长时间稳定性和低噪声 |
|
• 25mW输出功率 |
||
iFLEX-Q3™ |
||
kineFLEX-HPV™ / kineFLEX-UV™ |
结构紧凑的半导体激光器，适用于高精 |
|
高功率光纤耦合系统，适用于精密测量 |
密光学仪器 |
|
•用于488nm激光，可高达500mw或更 |
•超常的亮度，稳定性和可靠性 |
|
高的输入功率 |
•高偏振光束 |
|
•用于375nm激光，输入功率可达20mw |
•小型化封装 |
|
•多种波长可选 |
•远程控制模块 |
|
kineFLEX-DUO™ |
多波长激光器/合束器 |
|
可见光双波长合束器 |
iFLEX-Adder™ |
|
•高效，使用简单的合束器 |
||
五合一光纤耦合输出合束器 |
||
•适用于可见光波段 |
||
•即插即用，配置灵活 |
||
•结构坚固，适用于工业应用 |
||
•可根据应用，将2到5束激光合为一束 |
||
•与kineFLEX™和kineFLEX-HPV™兼容 |
||
laserPLATE™ |
iFLEX-Viper™ |
|
快速方便的激光器光纤耦合装置 |
世界上首个保偏光纤多波长合束激光器 |
|
•光纤准直耦合输出 |
•五个波长的激光耦合到一根单模光纤输出 |
|
•配有激光器底座和热沉 |
||
•内置声光调制器，高达3Mz |
||
•易于集成和校准 |
