Stephen Brockett是新西兰的一位工程师，凭借自己多年的设计经验，他最近一直借助周末的时间鼓捣一个项目：用3D打印制作一台微型激光雕刻机。Brockett称之为光子打印机，不仅因为它跟激光有关，而且更重要的是，它是使用回收的DVD驱动器制作的，总成本仅为20元美元。

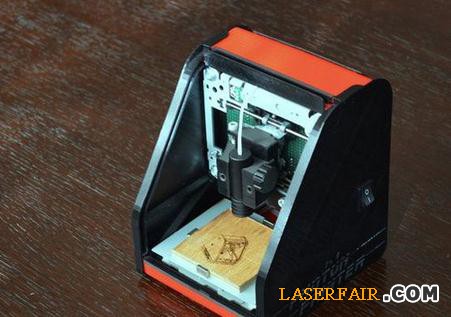

这台微型激光雕刻机成本不过20美元
对Brockett来说，DVD驱动器简直就是一个宝库，它的里面有线性滑轨，步进马达、导螺杆、甚至还有终点挡板，对它稍加改装几乎就能变成一台可用的CNC！他甚至还在驱动器里找到了一个二手的激光器用在了这个项目上面。
3D打印自定义零部件尺寸

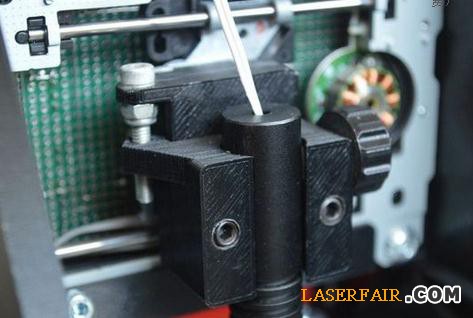

由于比较熟悉SOLIDWORKS，Brockett就使用这款软件进行3D建模，他根据DVD驱动器里面的各种部件精准地设计各种结构件，使得它们能够恰到好处地重新组合在一起。通过3D打印它能够准确地定位组件，根据具体需要自定义零部件尺寸。
Brockett设计的微型激光雕刻机更加精细化
之前，Brockett也接触过一些微型激光雕刻机，但他始终觉得那些产品的周边都有点粗糙，而且里面没有加入任何安全功能。针对这台激光雕刻机他做了很多精巧的设计，结合了像粗、细激光调整的功能，同时解决了在其他手工激光雕刻机那里看到的安全问题。
想知道这台微型激光雕刻机的具体制作方法吗？下面是Brockett在项目开始阶段准备的各种物品、材料：
护目镜
带刻录功能的两台DVD驱动器
两个线性轴
一个红色激光二极管
来自SLED光源上的四个磁石
两个弹簧
驱动器外壳上切下来的一个矩形金属物品（100×80毫米）
下一步需要修改DVD的轴，Brockett建议松开轮轴的两端露出电路板。之后，你需要将线焊接到最右侧的两个端子上，因为它们连接到终端挡板的微动开关。之后，重新组装，然后将四条线焊接到步进电机上。
对于电子器件，他做了一个单独的列表：
一块模型板120×80毫米
一块Arduino Nano
两个Easydriver步进电机驱动器
一个5.6毫米TO18二极管的激光器外壳
两个4l0毫米风扇
一个2N2222 NPN晶体管
一个10欧姆的电阻
一个4.7欧姆的电阻1W
一个22欧姆的电阻1W
一个100欧姆微调电位计0.5W
一个二极管
一个DC插孔
一个微动开关（20×9.5毫米，9.8毫米孔间距）
一个电源开关（匹配19×13毫米的孔）
排针/排母/线
这个项目几乎全部是即插即用的，Arduino是拿来就能用的，步进驱动器是预包装的，你需要构建的唯一部件是激光驱动器，这是一个简单的驱动设计，只有3个电阻和一个二极管。
