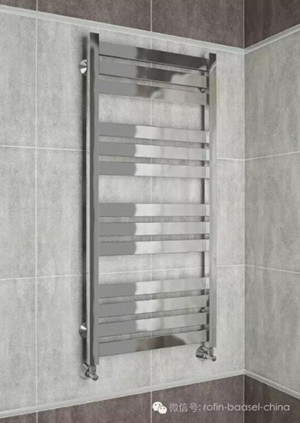

激光焊接电暖毛巾架:您舒适生活的好帮手
如今人们都十分关注健康问题。在高强度训练或SPA美容后,得到舒适细致的贴身护理变得尤为重要,遍布全球的健身房和SPA馆的电暖热毛巾成为流行奢品,受到了消费者们喜爱。俄罗斯的一家散热器制造商已经购买了一套由荷兰特种械制造商Rodomach,搭载ROFIN光纤激光器,来进行加工制造的自动化焊接系统。
德国汉堡/荷兰代芬特尔
2016年9月
一招解决所有复杂的工艺

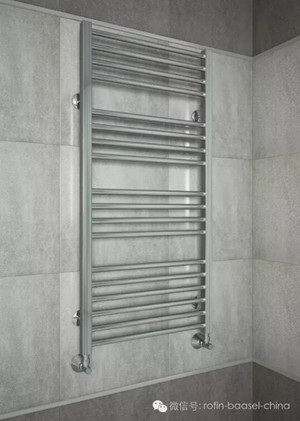

散热器制造商向Rodomach寻求解决方案时就已经有了清晰的方向:卫浴散热器的完整产品系列从目前使用的手动TIG焊接将向自动化激光焊接方式转型。加工过程中,系统可支持圆管,角管和异型管模型焊接。焊接深度必须达到100%,并且通过25bar的压力试验。最后且最重要的是要求无需后续处理,均匀,美观,无瑕的激光焊缝,在最后一步电解抛光后,不锈钢散热器犹如镜子一般精美闪亮。
首先,为了实现自动化可焊性,需对产品进行精确分析。Robin Le Roy 就职于ROFIN位于荷兰阿尔布拉瑟丹的子公司,早期就开始着手于这个项目。Le Roy 说:“我们的最终客户之前已经使用过2套ROFIN PWS管材焊接系统,用户体验非常好,所以在这次的新系统中也将继续选择ROFIN品牌的激光器。”
在汉堡应用实验室的初次实验表明焊接奥氏体铬镍钢AlSI 304易于加工,但由于焊缝间隙过宽,因此无法保证始终如一的高质量焊缝。实验室和Rodomach一同确定了产品需求,并向最终客户提供了改良建议,这确保了加工的自动化和持续高品质的可焊性。

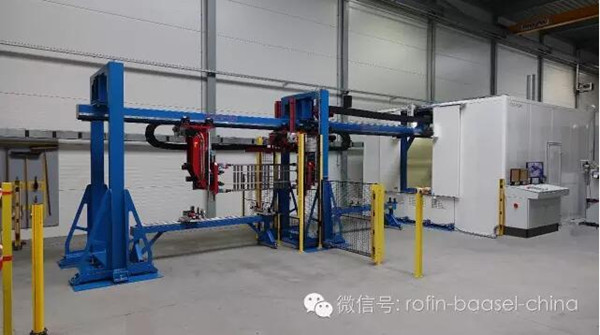

Rodomach经理Roel Doornebosch提到,“与Rofin应用工程师的合作十分愉快,他们十分专业,并会向你提出可靠的加工改善建议。”这个项目的主要困难就是夹紧部件并避免部件的弯曲,同时也是成功的关键因素。通过合作和不断的探索创新,我们的团队创造出了完美的解决方案,使用整合冷却功能的伺服控制夹具取代传统的夹具工具。这样,每个零件的焊接点都被稳固地夹牢,冷却功能也有效避免了节点的弯曲变形。

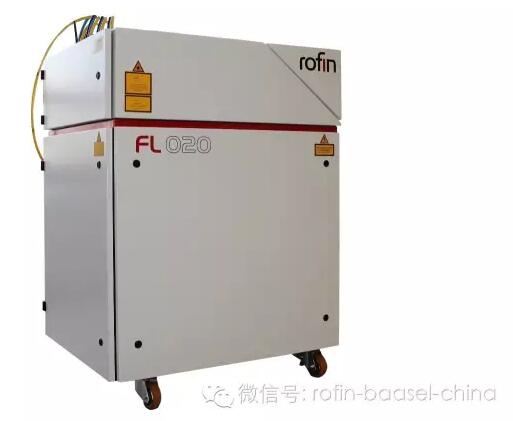

实验结论是,ROFIN汉堡推荐采用300 µm光纤的Rofin FL020 2kW 光纤激光器配合300 mm焦距。汉堡应用实验室经理Peter Kallage提到,“有了较高的景深,客户就拥有更好的工艺公差,因此可以降低废品率,提高生产效率。一台激光器可以操控两台机器人焊接工作站来对散热器两边交替进行焊接。
Doornebosch说,“我们已经将操作系统合并到一起,将两台机器人和一台激光器放在同一终端,这样客户就能独立简单的操作这个系统。客户在与我们合作之前就了解其需求的复杂性并且急于向我们寻求解决方案。但他从未想到我们最终会提供如此简单的操作方式,这令他们大吃一惊。”在2m/min的速度下,成功的压力测试得出,实际抗压力为 250 bar,远远超出了质量标准中的25bar,并且有着很高的焊接质量,大大超乎了客户的心理预期。随后,客户又追加购买了两套系统。这是一个双赢互利的成功故事。
RODOMACH-来自荷兰的专业定制机器
Rodomach Speciaalmachines B.V.在1997年由Roel Doornebosch成立,如今在荷兰代芬特尔有25名员工。这家中型企业专门研究定制机械工程,专注于连接技术。除了传统的方式,从2010年开始它还提供激光系统,占据了一半的系统销售量。以客户为核心是这家荷兰公司的理念,因此定制机器需要经常对客户的需求进行精确分析。“在项目和合作开始之前,我们就试着去获取尽可能多的来自客户的需求和期望,进而精确地分析并且提供给他们真正所需适合的方案。附加价值对于我们来说非常重要,是让客户选择我们的主要因素”。这些定制机器也被运用于其他领域,例如汽车行业,金属行业和许多其它工业部门。
ROFIN高功率事业群
ROFIN的高功率事业群位于德国汉堡,专注于机床和汽车行业等高功率工业材料的激光加工。在高功率激光器中,光纤和二氧化碳激光器以其高速,稳定,精密的切割和焊接工艺在全球工业制造中被广泛使用,获得极佳的口碑。针对表面处理应用,光纤耦合半导体激光器,半导体泵浦激光器和调Q激光器将是您的最佳选择。另外,产品组合也包含扫描焊接系统和管材型材安全焊接等智能激光解决方案。
ROFIN的光纤激光器几乎适用于所有应用
ROFIN的FL系列光纤激光器的输出功率范围从500W-8000W。通过选择不同光纤直径,激光器可被应用于几乎所有的工业材料加工中。紧凑版光纤激光器可用固定熔接光纤,标准型光纤激光器的分光系统进行光束管理。标准型光纤激光器对于光束开关和分束,可达有四路光纤输出,分别配备有双通道安全接口。
