实验工作

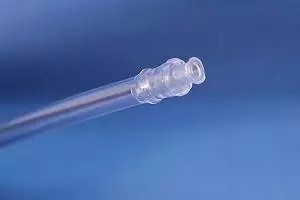

最初的系列测试通过在不同厚度的常用高分子树脂上进行可控的焊接，然后鉴定出功率、光斑大小、作用时间。选取一定的光斑尺寸和平均功率，并且在衡量不同种类不同厚度的透明聚合物吸收性的期间，不会发生熔融。这种在波长为1540nm和1940nm下进行得静态作用试验，可以计算出其吸收率（见下表1）。

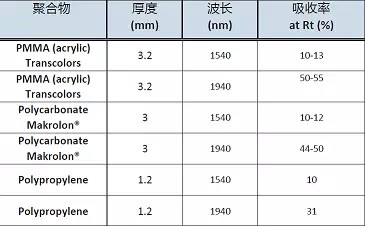

　　表1：波长为1540nm和1940nm时透明聚合物的吸收率

随着材料和掺铥激光束的作用时间增加，可以很清楚看到材料主体部分有一定深度的熔融。随着激光束和工件之间的相对运动，可控焊接的深度即取决于激光功率和位移速度。这一基本的关系几乎适用于所有焊接加工过程。当两层透明聚合物固定在一起，是有可能通过调节焊接速度而实现搭接焊的。图1显示的是一次穿透多层聚丙烯的光学透明焊接。

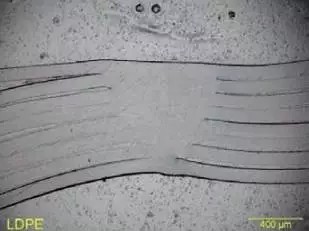

图1：穿透焊接多层聚丙烯

掺铥光纤激光器中的热量输入的比率得到严格控制，这使得输入接合面的热量也受到严格控制。进一步试验证明对接焊和搭接焊能形成光学透明的接合面，这种技术也可以应用于其他多种接合面结构，例如填角焊、道钉焊、点焊，同时还可用于卷边焊、端接焊、角焊和T形焊。实验同时显示多条焊道可以增加焊接深度和质量，多层聚合物薄膜同样可以使用单一或多焊道技术焊接。这种焊接工艺有许多优点，最重要的一点是，不需要材料改性或其他红外吸收层来增强聚合物对激光的吸收。

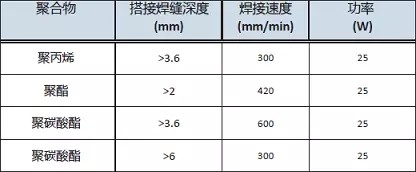

表2：预焊接速度数据

总结

实验所得结果验证了用于焊接透明聚合物的新型焊接技术，并再次肯定了光纤激光器技术取得快速的发展。
