针对以上激光焊接技术存在的局限性，铭镭激光结合行业应用研究经验，推出了一种双楔形激光振动的激光焊接方法，通过在焊接头上配置特制的wobble振动模块实现。wobble焊接技术的应用能够使得激光焊接应用更加广泛，对更大工件，焊缝更宽的工件都能实现激光高效精密焊接。

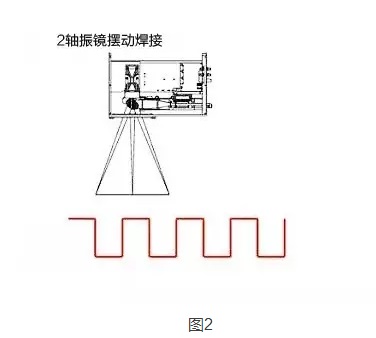

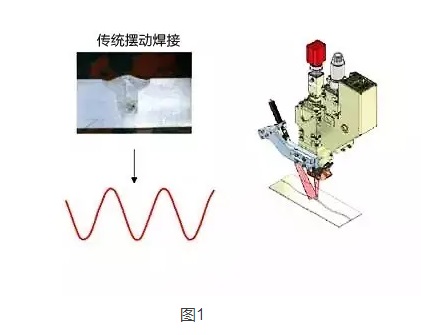

　　早期应用于汽车行业的激光振动焊接，是将激光工艺和轻量化部件相结合的一种方法，不需要填充料就能进行对接接头的焊接，从而解决上面提到的问题。传统的激光振动焊接，准直光束通过单轴振镜振动，经过聚焦镜聚焦的光斑又与焊接头配合相对于工件移动，形成具有一定振幅、频率和偏移量的焊缝(图1);2轴振镜系统的振动焊接则是通过控制系统形成一条振动焊缝(图2)，需要较高的成本。

　　相对于前两种振动焊接模式，双楔形镜旋转振动焊接(图3)通过安装于准直镜和聚焦镜之间的振动模块(Wobble)，使聚焦光斑在焊接头移动的情况下产生螺旋线式的焊缝。当聚焦焦距相同时，扭转角度越大，则振动幅度越大;扭转角度相同时，聚焦焦距越大，则振动幅度越大。双楔形振动焊接可以使焊缝加宽(降低焊缝预制条件)，同时获得更好的焊缝成形性。

　　我们将普通大光斑焊接和双楔形镜旋转振动焊接(以下简称“振动焊接”)进行了对比，若采用振动焊接，可以在降低激光器功率的情况下以同样的焊接速度形成同样的熔深;若改变振动焊接的参数，则可以获得不同的焊缝宽度。

　　我们通过一组实验进行对比说明，通过WOBLLE模块焊接头和普通焊接头实验对比

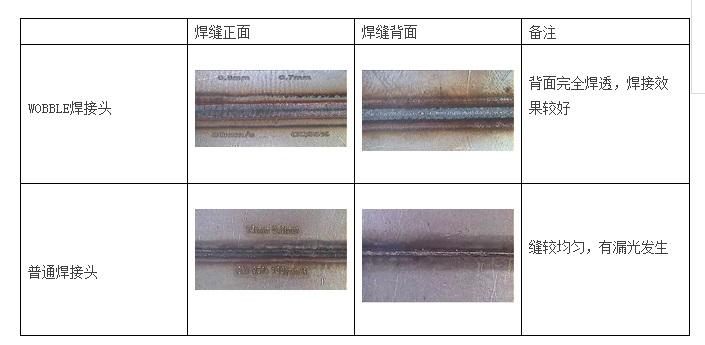

　　这是在相同环境下，采用同种光纤激光焊接机，WOBBLE的功率是750w,普通焊接头那组功率是1000W焊接相同厚度的304奥氏体不锈钢(25mm*100mm)时的情况对比。通过图片结果可以明显看出：

　　从此次实验可以看出，当使用WOBBLE焊接头时，焊接质量效果明显优于普通焊接头。焊缝表面较为平整、美观，焊接质量较好。

　　WOBBLE振动焊接模块已经具有了非常好的应用，其应用优势体现在：

　　1、焊缝加宽(扩大可加工部件公差范围);

　　2、极高的加工重复性/工艺稳定性;

　　3、更好的焊缝成型性;

　　4、对比普通激光焊，速度更快;

　　5、与传统焊接技术相比，后期处理更简单，焊接的工件表面更加平整。
