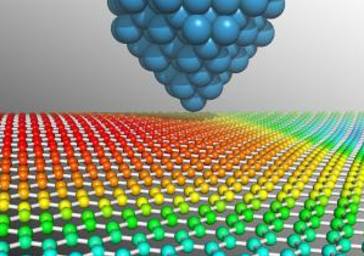

众所周知，石墨烯可用于制造多种电子、光电器件，更有科学家预言石墨烯将“彻底改变21世纪”，有可能掀起一场席卷全球的颠覆性新技术新产业革命。据了解，此次通过激光写入升级现有石墨烯技术，该工艺应用类似于于激光束“锤子”将金属锻造成三维形态。 最后通过实验和计算机模拟，观察了解石墨烯碳原子二维结构升级到三维形状的真实性及其形成机制。

自然界中，结构决定性质，毫不例外石墨烯的结构特点决定了石墨烯具有薄且坚硬，透光度好，导热性强，导电率高，结构稳定，电子迁移速度快等特性。业界认为，石墨烯在电子应用过程中，根据其层数一般可以分成单层石墨烯、双层石墨烯、少层石墨烯和多层石墨烯。因为石墨烯的优异性能会随着层数的增加显著下降，超过多层便不具备石墨烯材料的优异性能，在电子器件升级中也就失去了石墨烯的应用优势。此次二维到三维结构的升级为石墨烯应用开拓了新的应用方向。

目前电子时代，石墨烯的开发应用一旦成熟形成产业化，无疑将全面改变现有的电子器件行业。而石墨烯技术目前还处于初级探索应用阶段，一面不断地将石墨烯技术应用到产业中，一面不断升级现有石墨烯技术。近年来，石墨烯概念受到广泛追捧，国内对石墨烯的研发与应用热度水涨船高”并且持续不减，石墨烯技术升级成为该领域应用亟待解决的问题。
