在自动驾驶行业，激光雷达（LiDAR）与其它传感器技术（摄像头、雷达和超声波）的相互竞争增加了对传感器融合的需求，同时也要求对光电探测器、光源和MEMS微镜的仔细甄选。

随着传感器技术、成像技术、雷达、LiDAR、电子设备和人工智能技术的进步，数十种先进驾驶辅助系统（ADAS）功能已得以实现，包括防撞、盲点监测、车道偏离报警和停车辅助。通过传感器融合同步此类系统的运行，以允许全自动驾驶车辆或无人驾驶车辆对周围环境检测，并警告驾驶员潜在的道路危险，甚至可以采取独立于驾驶员的规避动作来避免碰撞。

自动驾驶汽车还必须能在高速情况下区分并识别前方物体。使用距离判断技术，这些自动驾驶汽车必须快速构建出约100米远道路的3D地图，并能在250米远的距离上创建出高角分辨率的图像。如果驾驶员不在场，汽车人工智能必须做出最优决策。

此任务的几种基本方法之一是，测量能量脉冲从自动驾驶汽车发出到目标再返回车辆的往返飞行时间（ToF）。当知道脉冲通过空气的速度时，就可以计算出反射点的距离。这个脉冲可以是超声波（声纳），也可以是无线电波（雷达）或光（LiDAR）。

这三种ToF技术，想拥有更高的角分辨率图像，LiDAR是最好的选择，这是因为LiDAR图像的衍射（光束散度）更小，对邻近物体识别能力比雷达更优秀（见图1）。对于高速情况下需要足够时间来应对如迎头相撞等潜在危险，更高的角分辨率尤为重要。

在ToF LiDAR中，激光发出持续时间为τ的光脉冲，在发射的瞬间激活计时电路内部时钟（见图2）。从目标反射的光脉冲到达光电探测器时，会产生一种使时钟失效的输出电信号。这种电子测量往返ToF Δt 可计算出目标到反射点的距离R。

若现实中激光和光电探测器位于同一位置，其距离R是由以下两因素影响：

c为光在真空中的速度，n为传播介质的折射率（空气中折射率接近1）。这两个因素影响着距离分辨率ΔR：若激光点的直径大于要解析的目标大小，则测量Δt和脉冲的空间宽度w（w = cτ）的不确定性为δΔt。

第一个因子表示为ΔR = cδΔt，而第二个因子则表示为ΔR = w = cτ。若距离测量的分辨率为5 cm，以上关系表明：δΔt约为300 ps，τ约为300 ps。ToF LiDAR要求利用小时间抖动的光电探测器和电子探测器（主要对δΔt有贡献）和能发射短时脉冲的激光（如相对昂贵的皮秒激光）。在典型汽车LiDAR系统中，激光产生的脉冲持续时间约为4 ns，因此最小光束发散角是必需的。

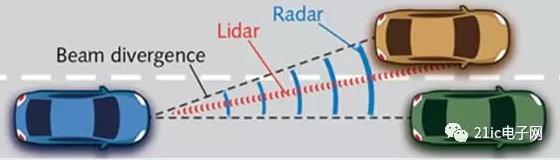

图1 光束发散角取决于发射天线（雷达）或透镜（LiDAR）的孔径和波长的比值。此比例对于雷达产生的较大光束发散角和较小角分辨率来说是偏大的。如图，雷达（黑色）无法区分这两辆车，而LiDAR（红色）则可以

对汽车LiDAR系统设计者来说，最关键的就是选择光的波长。但有以下几项因素限制了此选择：人眼安全性、与大气的相互作用、可选用的激光器以及可选用的光电探测器。

最受欢迎的两种波长是905 nm和1550 nm，905 nm光波的主要优点是硅能吸收此波长的光子，而硅基光电探测器通常比探测1550 nm光波的砷化镓铟（InGaAs）红外（IR）光电探测器便宜。然而，1550 nm对人眼的安全性更高，允许激光使用的每个脉冲辐射能量更大——这是光子预算中的重要因素。

大气衰减（在所有的天气条件下），从空气中粒子的散射，以及目标物理表面的反射，都是依赖于波长的。但对于汽车LiDAR来说，由于天气条件和反射表面类型可能性众多，这是一个复杂的问题。在现实的环境中，由于1550 nm的吸水率比905 nm的更强，其实905 nm的光损失更少。

发射的脉冲中只有小部分光子到达了光电探测器的有源区域。若大气衰减不会随着脉冲路径发生变化，则激光的光束发散角可忽略不计，照明点小于目标，入射角度为零，反射为完全漫反射（Lambertian），那么脉冲光接收的峰值功率P(R)为：

其中，P0为发射激光脉冲的光峰值功率， ρ 为目标反射率，A0为接收器的孔径面积，η0为探测光的光谱透射，γ为大气衰减系数。

上述方程表明，随着距离 R的增加，接收功率迅速降低。作为参数及R=100 m的合理选择，光电探测器有源区域上返回的光子数近超过典型值（发射1020次），为其几百到几千倍的数量级。而这些光子会与未携带有用信息的环境光子竞争。

使用窄带滤波器可减少到达探测器的环境光子数量，但却不能完全消除。环境可降低检测的动态范围和增加噪声（环境光子散粒噪声）。值得注意的是，在典型的条件下，地面太阳辐射照度在905 nm到1550 nm区间。

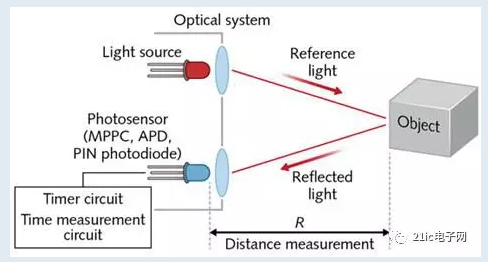

图2 飞行时间（ToF）LiDAR基本设置的详解

在汽车周围的创建360° x 20°的3D地图，需要光栅扫描单个/多个激光光束，或对场景进行光覆盖并收集点云数据。前一种方法被称为扫描式LiDAR，而后者是Flash面阵式LiDAR。

有几种方法可以实现扫描式LiDAR。第一种方法，以Velodyne（San Jose，CA）公司为例，安装在车顶的激光雷达平台以每分钟300~900转的速度旋转，同时从64颗905 nm激光二极管发出脉冲。每个光束都有一颗专用雪崩光电二极管（APD）检测器。类似的方法是使用旋转多面镜，在不同方位和下倾角度，以略微不同的倾斜角度来控制单束脉冲。在恶劣且复杂的驾驶环境中，这两个设计中的运动部件都暗藏着失败的风险。

第二种方法，使扫描式LiDAR变得更紧凑的方法是使用MEMS微镜，在2D方向上以电控制光束。虽然技术上仍存在一些运动部件（微镜也有振动），但振动幅度很小，且频率足够高，还可防止MEMS微镜与汽车之间的机械共振。然而，MEMS微镜的几何尺寸限制了其振荡幅度，因此采用MEMS微镜的LiDAR视野有限，这是MEMS方法的缺点。尽管如此，由于此种方法成本低、技术成熟，还是赚足了眼球。

光学相控阵（OPA）技术，为第三种竞争扫描式LiDAR技术的方法，因其可靠的“无运动部件”设计而深受欢迎。它由光天线元件阵列组成，这些元件同样被相干光照亮。通过独立控制每个元件重新发射光的相位和振幅来实现光波转向，远场干扰产生一种理想的照明模式，从单光束到多光束。不幸的是，各种各样小元件的光损耗限制了其可用范围。

Flash面阵式LiDAR对场景进行光覆盖，尽管照明区域与探测器视野相匹配。在探测光学焦平面上的APD阵列即为探测器。每个APD均独立地测量ToF以实现该APD对目标特性成像。这是一种真正的“无运动部件”方法，其中切向分辨率被2D探测器的像素大小所限制。

然而，Flash面阵式LiDAR的主要缺点是光子预算：一旦距离超过几十米，返回光子的数量就太少，根本无法进行可靠的探测。如果不是对场景进行光覆盖，以牺牲切向分辨率为代价，用网格点状结构光来照明，这就可得到改善。垂直腔面发射激光器（VCSELs）使其可在不同方向同时发射成千上万的光束。

由于探测电子返回脉冲和带宽较宽的弱点，ToF LiDAR易受噪声影响，而阈值触发可引起测量误差Δt。基于这些原因，调频连续波（FMCW）LiDAR是一种有趣的选择。

在FMCW LiDAR（或chirped 雷达）中，天线连续发射的无线电波频率是调制的，例如其频率随着时间T从f0到 fmax线性增加，然后再随着时间T从 fmax到f0线性减少。如果反射波从某处的移动物体回到发射点，其瞬时频率将与发射瞬间的频率不同。差异来自有两个方面：一是与物体间的距离，二是其相对径向速度。因此可通过电子测量频率差异，并计算物体的距离和速度（见图3）来确定。

受到chirped 雷达的启发，FMCW LiDAR可用不同的方式接近被测物体。在最简单的设计中，可以对照亮目标的光束强度进行“啁啾chirp”（宽带线性调频）调制。该频率与FMCW雷达的载波频率遵守相同的规律（如多普勒效应）。反射回来的光被光电探测器检测到，然后恢复其调制频率。输出被放大，并与本机振荡器混合，以允许测量频率的变化，同时由此计算出目标的距离和速度。

但是FMCW LiDAR也有其局限性。与ToF LiDAR相比，它需要更强大的计算能力。因此，FMCW LiDAR在生成完整3D环境视图时，速度要慢一些。此外，测量的精度对啁啾斜线的线性度非常敏感。

目前，全固态LiDAR大有终结汽车LiDAR之趋势，得“全固态LiDAR”者得“自动驾驶”天下。如下图所示。

机械式LiDAR依赖宏观的转动部件，而混合固态LiDAR借助“微动”器件实现发射端的激光束扫描功能。由于全固态LiDAR内部没有任何宏观或微观上的运动部件，耐久性和可靠性的优势不言而喻，且顺应了自动驾驶对LiDAR固态化、小型化和低成本化的趋势，因此成为群雄逐鹿的终极方向。

LiDAR技术分类：

（1）按照发射端分类：单点、多通道、可操纵或相控阵列、泛光面阵式；

（2）按照接收端分类：单点、线阵、二维阵列

目前，直接切入全固态LiDAR或者正朝着全固态LiDAR转型的国内外企业数量已逐步超越机械式LiDAR和混合固态LiDAR领域，领军企业有下面几个。

1． Quanergy（美国）

在全固态LiDAR领域最吸睛的公司则是Quanergy。Quanergy成立于2012年，总部位于硅谷中心的加州桑尼维尔，其领先的固态LiDAR传感器和软件可实时捕获和处理高清3D地图数据和进行对象侦测、跟踪和分类，应用领域包括运输、安防、地图和工业自动化等。Quanergy的LiDAR传感器在六大关键商业化指标（成本、性能、可靠性、尺寸、重量和功率效率）上均处于领先地位，同时满足利用固态技术进行大规模部署所要求的耐久性和可靠性。

2． LeddarTech（加拿大）

LeddarTech成立于2007年，总部位于加拿大，专注于为自动驾驶汽车和驾驶辅助系统开发自己的LiDAR技术。其将在CES 2018（2018年1月9～12日在美国拉斯维加斯举办的国际消费电子展）重磅展出LeddarCore LCA2芯片——业界首款能够实现车用LiDAR大规模量产的3D固态LiDAR芯片，包括LCA2 芯片工程样品，以及基于LCA2的3D泛光（Flash）LiDAR模组。同时展出的还包括目前仍处于开发阶段的LiDAR系统分立方案LeddarCore LCA3，首款样品计划将于2018年推出。

3． Oryx Vision（以色列）

以色列初创公司Oryx Vision创立于2009年，目前，已经通过一轮融资募集了1700万美元，以为自动驾驶汽车开发固态深度视觉解决方案。该公司近期发布了一款新型LiDAR传感器，利用了长波红外激光器来追踪路面上的物体。Oryx的相干光LiDAR系统使用一种被称为“纳米天线”的技术，不像激光雷达那样通过光电传感器来侦测光线粒子，而是根据光的“波粒二象性”以波的形式使用纳米天线来感知反射回来的信号（光）。这款新型LiDAR传感器纳米天线可以接收波长为10微米的电磁波，这种波长能有效穿透烟雾，而且不会像激光雷达那样受强光影响。

4． XenomatiX（比利时）

XenomatiX成立于2013年，总部位于比利时鲁汶。其LiDAR没有任何运动部件，尺寸小、功耗低，基于成熟的半导体元器件，创新的投影模式保证了出色的耐久性。通过数千束激光的同时照明，分辨率达到每秒百万次的测量，从而能识别汽车周围的任一细节事物。使用平行的低功率激光束，利用电荷积分飞行时间（ToF）法来测量距离，工作范围达200米。

5． Continental（德国）

德国大陆集团（Continental）创始于1871年，是具有百年历史的跨国性企业集团，世界领先的汽车配套产品供应商之一。大陆集团依靠强大的研发团队，设计生产的短距激光雷达SRL1成为一款可靠且高效的固态LiDAR，无需任何机械运动部件即可实现正面碰撞检测等应用。SRL1提供基于红外激光技术的紧急制动辅助功能，且已经在微型车上使用。Continental于去年买下美国的3D泛光（Flash）激光雷达公司Advanced Scientific Concepts，在今年的法兰克福车展上，大陆这一采用Flash技术方案的固态激光雷达也出现在展示区，设计探测距离达到200米。

此外，德国激光雷达供应商Ibeo，国内镭神智能、速腾聚创等企业均已在全固态LiDAR领域布局。显然，抢占全固态LiDAR的先机，就抢食到未来自动驾驶的“香饽饽”，全固态LiDAR已成为兵家必争之地。尽管设计一套功能完善的LiDAR系统非常有挑战性，但随着研究的深入，我们正越来越接近“大部分汽车完成装配后就可以实现完全自动驾驶”的时代。让我们拭目以待，看各大自动驾驶企业如何各展身手。
