激光复合焊:强大的生产工艺

cici来源:FlappyBird2018-06-12我要评论(0)

激光复合焊接(LHW)是材料加工应用中的一种新型工艺,在激光自动化专家的不懈努力下已实现工业应用。激光复合焊的优势主要在于

激光复合焊接(LHW)是材料加工应用中的一种新型工艺,在激光自动化专家的不懈努力下已实现工业应用。激光复合焊的优势主要在于热变形小,焊接速度快,机械性能极佳。得益于诸如高精度大型龙门式机器人,内部光路集成,离线编程等各种技术,激光复合焊工艺自动化已经成为最前沿的制造技术。

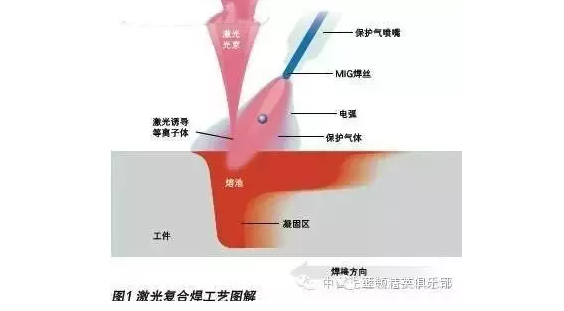

激光复合焊(图1) 兼备电弧焊(比如惰性气体保护焊MIG)与激光焊的工艺特点,其极佳的焊接效果是其它工艺无法达到的。

MIG焊具有较高的熔敷率,可以增强焊缝间隙的容忍度,而激光能量集中,更有助于提高熔深,往往不需要对母材本身进行特殊预处理。


激光复合焊具有以下几点优势:

焊接效果深而且焊道窄;
焊接速度快;
热输入低;
热影响区小;
热变形小;
焊缝质量高,外观佳,物理性能好;
返工率低;
焊缝底部控制好,可实现单面焊双面成形。

激光复合焊可应用于铁路机车(如车厢侧墙),集装箱,工程机械(如高强度起重机臂架),汽车及汽车配件,造船等行业。随着工艺研发的深入,激光复合焊工艺自动化将被引入更多行业。

激光发生器

激光复合焊需要优质的连续(非脉冲)光纤激光源。一般情况下,激光复合焊所需的激光功率为8-16kW,工件厚度越大,需要的功率也就越高。目前为止,只有少数激光器制造商可以提供适用于LHW的高功率激光发生器。光纤激光器操作灵活度高,可实现激光头与工件作相对运动。如果用CO2激光发生器,那么可能就需要移动工件来进行操作,而且能耗较高。使用激光的波长一般在880 nm~1100 nm。如果结合高功率的需求来讲,光纤激光发生器或碟片激光发生器是较好的选择。至于生产节拍,有时一条焊缝往往需要8到10分钟,更换部件大约需要5分钟,然后移至另一条焊缝进行作业,这使得冷却系统成为关键。

激光焊焊头

激光功率取决于激光发生器,而光束控制是取决于光路传输系统(即激光焊头)。复合焊工艺应用对光束的传输及路径上需要很高的精度控制。除高精度外,焊接中使用的激光头必须坚固耐用,以满足在极端条件下作业。因为要配合MIG焊枪使用,LHW的激光头必须配置专用气帘与防护镜片来防止弧焊产生的飞溅物。

柔性加工

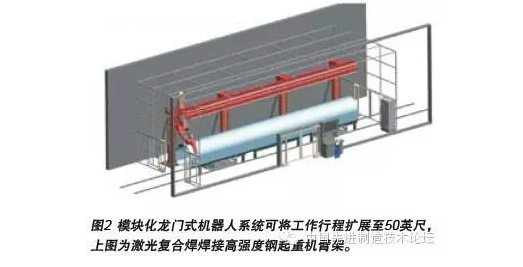

激光复合焊的灵活度和焊接质量关键在于使用适合的机器人,同时配置相应的激光工具头和焊枪系统。要求较高的路径精度和重复定位精度,因此徕斯高强度的龙门式机器人系统非常适用。龙门式机器人拥有较大的工作范围,可加工大型工件,同时节省地面空间(见图2)。龙门式机器人配置成为机器人三维运动最大的柔性可能。

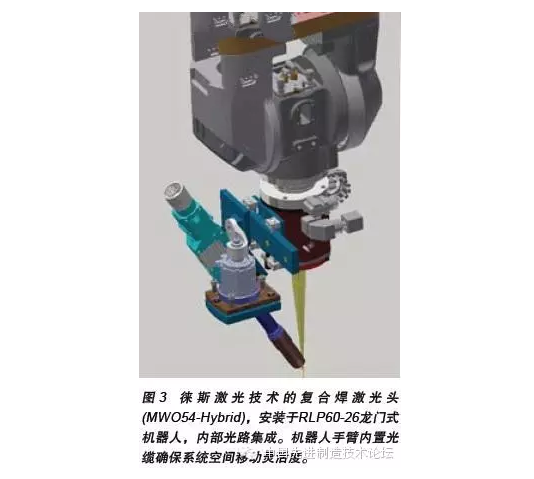

此外, 复合焊激光头( 图3 ) 有一定重量,所以对机器人的有效负载也有一定的要求,整个龙门式机器人系统设计非常强劲,足以承受动态负载,同时仍可保证高精度。



不同工件焊接编程的简易程度和速度是生产操作的关键。图纸文件的导入快速生成加工程序,实现不中断生产是效率最大化的重点,离线编程可以实现整个系统运行的优化。徕斯机器人ProVis程序可实现工作单元,机器人和工件的可视化,可使程序员在不影响生产的情况下编写部件的焊接程序。

除了机器人的控制精度,需要特别注意的是在上述激光复合焊系统中,可集成焊接电源,激光器,保护气体,视觉系统等编程和控制。尽管机器人系统坐标系异常复杂,但徕斯的RobotStarVI控制系统和新型reisPAD 示教盒让编程作业变得十分直观,干脆并且快速。



激光复合焊需使用高功率激光,因此,车间安全至关重要。激光工作室必须配置特殊的传感器与开关控制来防止激光误射。激光工作室必须设有急停控制。徕斯专利产品LaserSpy监控器可以避免光束外泄的风险,大大增加激光房工作室操作安全性。

实际应用

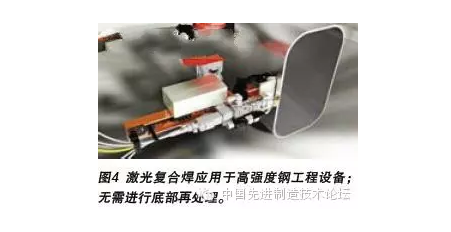

徕斯机器人激光复合焊应用案例之一,图4为某工厂已经交付的激光复合焊接系统,具体工件是重型移动式起重机的长臂架(见图2)。减少高强度钢焊材的填充量可减少起重机臂架重量,这点在加工长达72米伸缩臂时尤为显著。即便是两倍的焊速,焊接效果也远优于常规工艺。

如用低于0.5 m/min的常规MAG焊,这些臂架需要2-3层焊接。激光复合焊则通过使用局部夹板来固定2个工件,不会引起实质性的焊接热变形。在以1m/min焊接速度情况下,可达到15mm厚度无坡口对接焊一次焊透效果,无需在底部进行再处理。该工艺适用于0至1mm的焊缝间隙,而且无需进行参数调整。


使用一个龙门架悬挂式机器人,可实现对工件连接处纵向焊隙进行灵活定位和精准焊接。机器人集成对弧焊喷嘴,激光头,焊缝跟踪,气电管道,电缆等各种设备的控制。龙门式系统可让预置工件通过轨道传送车进入激光工作室,以此确保激光系统的顺畅运作,并使系统效率得到优化。总之,徕斯的激光复合焊接系统(包括最尖端设计与材料),为这家制造商提供了一个具有强大竞争优势的解决方案。

准备焊接系统升级

众多客户开始意识到尖端生产工艺的重要性,例如激光焊接和切割等。一系列的因素正驱动着这一趋势的发展,其中包括:1) 对产品更高质量的要求;2)激光系统成本的降低(激光设备成本比2006年降了30%-40%,而所需要纤维激光器的功率仅为CO2激光器的1/3);3)新型改良的激光材料加工系统。那些具有前瞻视野的企业将这些竞争对手未掌握的技术应用于生产,势必可以获得了更大的市场和技术优势。

激光复合焊同时也是自动化,工艺控制和冶金等研究的交叉领域。该工艺在大量研发工作的支持下已取得了长足发展,如能有效应用于自动化生产系统中,将大大提升企业的生产效率。
