该涂层采用物理气相沉积技术，可在金属、陶瓷、高分子等绝大多数常用材料表面涂覆，甚至可以在柔性高分子薄膜表面涂覆，涂层结合力高，涂层的物理化学性能稳定、硬度高。

　　该涂层技术由中科院宁波材料所表面防护课题组研发完成，涂层为TiAlN三元陶瓷，在波长200nm到2500nm范围内的光吸收系数超过95%，覆盖近红外、可见光以及紫外，在现有陶瓷光吸收涂层中波长范围最宽、吸收率最高，但制备方法却非常简单。该涂层具有精巧的纳米结构，底层为层状结构，有利于提高其在各种基体材料上的附着力；中部为柱状结构，柱状界面可多次反射吸收光的能量；顶部为锥形结构，有利于入射光的导入。由于该涂层制备成本低，物理化学性能非常稳定，未来可在光学仪器杂散光控制、能量转换等领域广泛应用。

　　该工作成果发表在Journal of Materials Chemistry C, 2018,6, 8646-8662，Solar Energy, 2016, 138, 1–9。该技术已经申报发明专利2项（CN201210063873.8，DD180138I）。

TEM和SEM下超黑光吸收涂层的结构

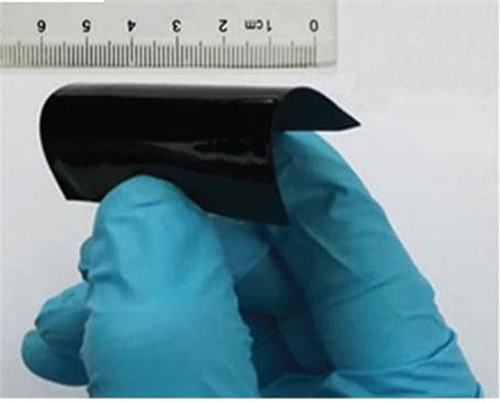

涂覆在柔性高分子材料表面的超黑光吸收涂层

JMC C对该工作的亮点报道
