直接半导体激光器由光纤耦合半导体激光器模块、合束器件、激光传能光缆、电源系统、控制系统及机械结构等构成，在电源系统和控制系统的驱动和监控下实现激光输出。

相比光纤激光器，直接半导体激光器能量更均匀，光斑更接近平顶分布而不是光纤激光器的高斯分布（图1）。在实际焊接应用中得到的效果比传统激光器更加优越。

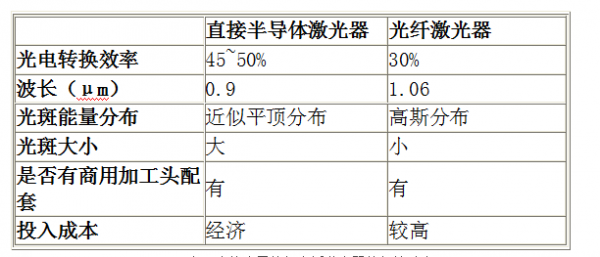

表1直接半导体与光纤激光器的参数对比

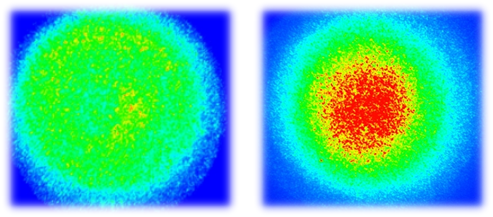

图1直接半导体（左）与光纤激光器（右）光斑对比图

焊缝表面形态和焊缝横截面形貌

采用凯普林半导体激光焊接低碳钢和不锈钢，当激光功率为2 kW，焊接速度为0.2 m/min时，典型的焊缝表面形态如图2所示，半导体激光焊接低碳钢时，表面较不锈钢的焊缝形貌更宽，鱼鳞纹更明显。另外，焊缝更宽，热影响区更大。

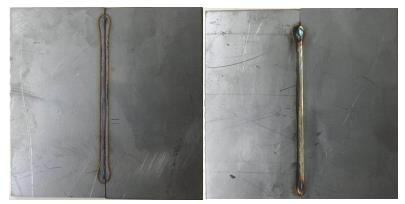

图2半导体激光焊接低碳钢和不锈钢焊缝表面

注：(a)低碳钢，(b)不锈钢

半导体激光焊接低碳钢和不锈钢，当激光功率为2 kW，焊接速度为0.2 m/min时，典型的焊缝横截面形貌形态如图3所示。可见半导体激光焊接低碳钢及不锈钢的焊缝横截面均不同于传统的“钉子头”形形貌，为典型的“U”形焊缝横截面形貌。另外，不锈钢焊缝横截面相较于低碳钢更细长，熔宽明显更窄、熔深略微较深。

图3半导体激光焊接低碳钢和不锈钢焊缝横截面

注：(a)低碳钢，(b)不锈钢

不同功率下焊缝横截面形貌

采用凯普林半导体激光器、焊接头75-145145、离焦量0，在不同功率下焊缝横截面形貌不同。随着功率的增加，焊缝的深度在增加，同时，激光器功率增加也会造成熔宽的增加。

图4不同功率下的横截面图。

焊接速度与熔深、熔宽之间的对应关系

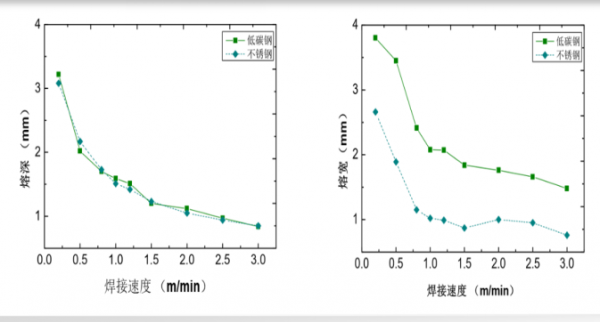

图5熔深熔宽对随焊接速度的变化

半导体激光焊接低碳钢和不锈钢焊缝熔深随焊接速度的变化规律如图5左所示。可见该激光焊接两种材料的熔深大体相当，均随着焊接速度的提高而减小。当焊接速度为0.2 m/min时，焊接熔深可达3.2 mm；当焊接速度为3 m/min时，焊接熔深可达1 mm。

半导体激光焊接低碳钢和不锈钢熔宽随焊接速度的变化规律如图5右 所示。该激光焊接两种材料的熔宽总体趋势大体相当，均随着焊接速度的提高而减小。但相同速度下，焊接低碳钢的熔宽明显大于不锈钢。当焊接速度为0.2 m/min时，低碳钢熔宽可达3.88 mm，而不锈钢熔宽仅为2.78 mm；当焊接速度为3 m/min时，低碳钢熔宽可达1.6 mm，而不锈钢熔宽仅为1 mm。

激光功率与熔深、熔宽之间的对应关系

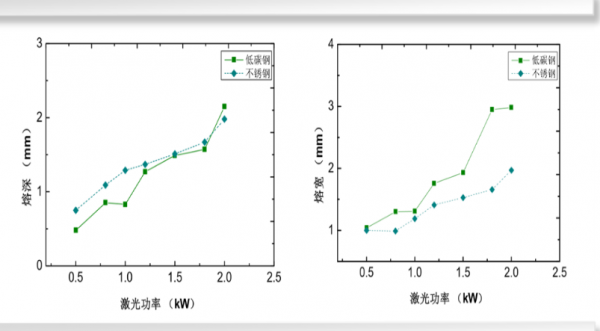

图6熔深熔宽对随功率的变化

固定焊接速度为0.5 m/min，半导体激光焊接低碳钢和不锈钢焊缝熔深熔宽随激光功率的变化规律如图6所示。可见随着激光功率的增加，该激光焊接两种材料的熔深也大体相当，均随着激光功率的增加而增加。当焊接速度为0.5 kW时，焊接熔深约为0.7 mm；当激光功率为2 kW时，焊接熔深可达2 mm。

该激光焊接两种材料的熔宽总体趋势大体相当，均随着焊接速度的提高而减小。但相同速度下，焊接低碳钢的熔宽明显大于不锈钢。这与固定激光功率，变化焊接速度的规律是一致的。由于焊缝上表面激光能量输入大，冷却速度相对较慢，焊缝横截面呈典型的上宽下窄的形貌。其中低碳钢的热导率明显大于不锈钢，这可能是两种材料熔宽差异较大的原因。

穿透焊焊缝横截面

图7焊缝横截面

采用凯普林半导体激光焊接1.5 mm厚度的不锈钢，当激光功率为2 kW时，焊接速度低于0.8 m/min均能够焊透板材；当焊接速度为0.5 m/min时，激光功率高于1.8 kW均可焊穿板材。典型的焊缝横截面如图7所示。

针对激光功率2 kW、焊接速度为0.5 m/min获得焊缝横截面继续抛光辐射，并放大50倍，测量焊接接头的焊缝中心区域、熔合线和热影响区组成，结果如图7所示。可以观察到焊缝中心主要以骨架状等轴晶组织为主，偏离焊缝中心的熔合线附近为垂直于熔池边界向焊缝中心生长的柱状晶组织，由于焊接热影响，热影响区晶粒发生回复和再结晶，形成晶粒尺寸略大的沿轧制方向的晶粒组织。造成焊缝不同区域组织的差异主要与凝固过程中的温度梯度大小有关，在焊缝中心区域由于冷却速度较快，熔池中心温度梯度小，因此形成细小的等轴枝晶组织，而越靠近熔合线附近，温度梯度越大，晶粒沿与熔合线方向垂直向焊缝中心生长，形成略微粗大的柱状晶组织。

接头显微硬度分布

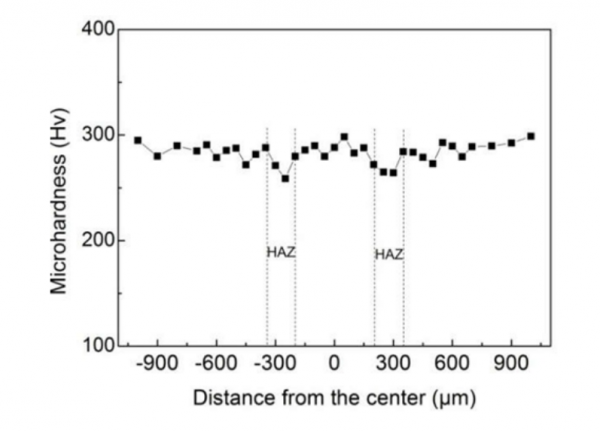

图8显微硬度分布

图8为上述激光焊接横截面中心区域的显微硬度分布。可见母材的平均显微硬度约为280 HV，焊缝中心的平均显微硬度约为286 HV，焊缝区域的显微硬度略高于母材的显微硬度，热影响区平均显微硬度最低，约为269 HV。焊缝的显微硬度并没有显著的差异，其接头没有出现明显的软化现象。

拉伸试验

图9左为母材和穿透焊接焊缝拉伸形貌。可见拉伸样品断于母材，与焊接速度无关。即焊缝的抗拉强度与母材的抗拉强度相当。试样的抗拉强度最大为869Mpa，延伸率为21.83%。

在扫描电镜下观察拉伸样品的断口形貌，如图9右所示。可发现断口由许多细小的韧窝结构，为典型的韧性断裂。

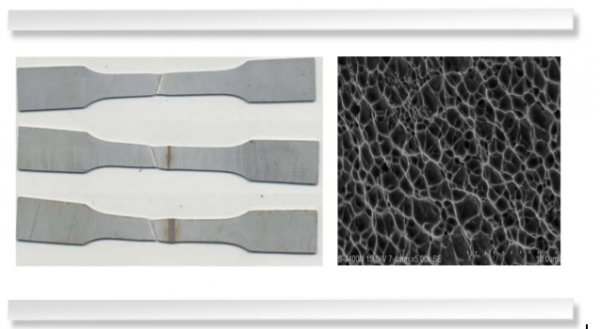

图9穿透焊缝拉伸形貌与样品断口形貌

焊接速度和效果

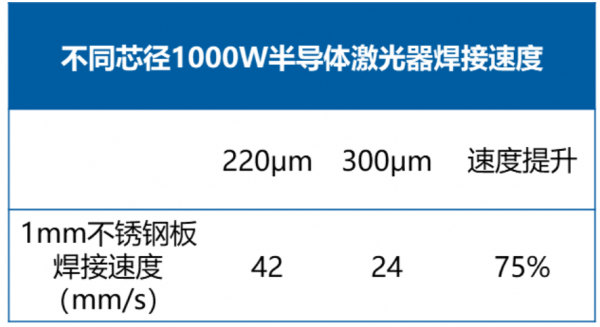

使用220μm的高亮度半导体激光器，比上代产品的焊接速度可提升75%。

图10 1mm不锈钢板的焊接效果@1000W-220μm

凯普林高亮度激光器是凯普林推出的一款KW级产品，基于凯普林直接半导体系统升级改版，体积更小、重量更轻。实现220μm输出1000W，内部集成指示光，采用QBH输出，可与商用镜头匹配。配备完善的驱动控制系统，并且具有人性化的操控性能。光束呈平顶分布、光束能量分布均匀，适用于熔覆、钎焊以及表面热处理等应用。该产品曾在今年被评为“维科杯”最佳激光器技术创新奖。
