飞秒激光蚀刻机成功应用于太阳能丝网线路图成型

来源:SZ韵腾孟祥辉2019-07-08我要评论(0)

飞秒激光蚀刻机成功应用于太阳能丝网线路图成型太阳能丝网线路图印刷,是丝网印刷工艺的众多应用之一,也是生产晶体硅太阳能电池

飞秒激光蚀刻机成功应用于太阳能丝网线路图成型

太阳能丝网线路图印刷,是丝网印刷工艺的众多应用之一,也是生产晶体硅太阳能电池最关键的步骤之一,由于太阳能电池模组的精密性和传统丝网印刷机器的局限性,太阳能模组电池生产中良率低下,耗材高昂,工序复杂等问题一直困扰众多厂家的一大难题。

深圳市韵腾激光开发的全新一代飞秒激光蚀刻机在太阳能钢网印刷中的成功应用为行业带来了福音!

机器应用特点:

设备主要用于太阳能电池模组硅片正反面电路图的激光蚀刻,从而实现光生电子导出电池。

进口飞秒激光器配置专业定制的光路系统使得激光蚀刻的线路图无毛边,无锥度,没有热影响,一次成型。

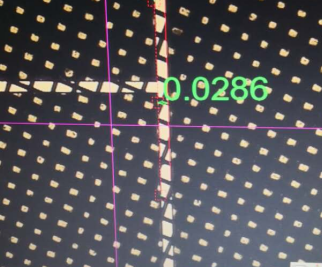

机器加工尺寸精度高,激光蚀刻道的线宽为3UM,相对于传统丝印机工艺优势尤为明显,对于形状特殊结构复杂的产品加工具有良好的效果。

机器可采用3D振镜加工,对弧面,锥形,外延半平面性,梯形等形状复杂,结构各一的

产品具有良好的3D处理能力,效果和平面激光效果一样完美。

精密光路设计保障高质量的激光传输。

配备高速高精度直线电机。

配备自动化加工系统,可以实现全自动上下料,自动对焦激光切割,为客户减少人工成本。

技术参数

激光器类型1064nm

激光功率150~500W可选

光束质量M²<1.34

聚焦方式&加工头数单点聚焦镜、单头

最小聚焦光斑直径Ф10μm

加工速度0~300mm/s可调

最小崩边30μm

最大加工材料厚度3mm

最大加工尺寸&精度400mm×350mm, ±5μm

机床结构龙门式机床运动轴数&种类 X,Y, Z轴12平台

最大行程&速度400mm×350mm,400mm/s13

运动平台重复精度≤±1μm

运动平台定位精度 ≤±3μm

激光加工&平台控制

加工文件导入格式Dxf17CCD视觉定位软件AISYS Vision

CCD视觉定位精度 ≤±2μm电气单元

PLC控制器Panasonic真空系统

除尘&集尘系统 离心式风机

自动上下料系统XZ轴+可移动上下料平台

整机供电&稳压器功率220V380V

压缩空气压强≥0.6MPa
