阅读| 订阅
阅读| 订阅
今日要闻

激光焊接有哪些优缺点?干货篇

来源:娱史通鉴讯息2020-05-08我要评论(0)

激光焊接在这个社会运用很广,极大程度的帮企业或者个体提升了效益,篇文以下全是干货,请耐心看完哦激光焊接与其它焊接技术相比,激光焊接的主要优点是:1、速度快、深...

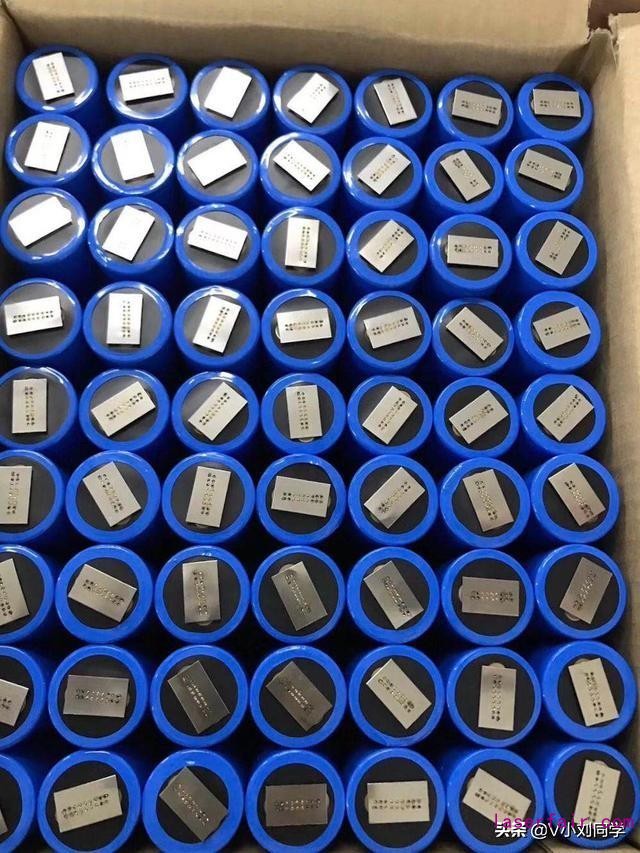

激光焊接在这个社会运用很广,极大程度的帮企业或者个体提升了效益,篇文以下全是干货,请耐心看完哦

激光焊接与其它焊接技术相比,激光焊接的主要优点是:

1、速度快、深度大、变形小。

2、能在室温或特殊条件下进行焊接,焊接设备装置简单。例如,激光通过电磁场,光束不会偏移;激光在真空、空气及某种气体环境中均能施焊,并能通过玻璃或对光束透明的材料进行焊接。

3、可焊接难熔材料如钛、石英等,并能对异性材料施焊,效果良好。

4、激光聚焦后,功率密度高,在高功率器件焊接时,深宽比可达5:1,最高可达10:1。

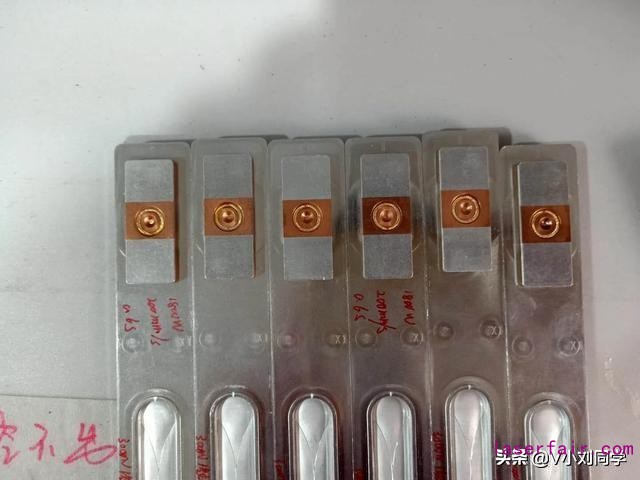

5、可进行微型焊接。激光束经聚焦后可获得很小的光斑,且能精确定位,可应用于大批量自动化生产的微、小型工件的组焊中。(最小光斑可以到0.1mm)

6、可焊接难以接近的部位,施行非接触远距离焊接,具有很大的灵活性。尤其是近几年来,在YAG激光加工技术中采用了光纤传输技术,及光纤连续激光器的普及使激光焊接技术获得了更为广泛的推广和应用,更便于自动化集成。

7、激光束易实现光束按时间与空间分光,能进行多光束同时加工及多工位加工,为更精密的焊接提供了条件。

但是,激光焊接也存在着一定的局限性:

1、要求焊件装配精度高,且要求光束在工件上的位置不能有显著偏移。这是因为激光聚焦后光斑尺雨寸小,焊缝窄,为加填充金属材料。若工件装配精度或光束定位精度达不到要求,很容易造成焊接缺憾。

2、激光器及其相关系统的成本较高,一次性投资较大。

激光焊接原理:

激光焊接是将高强度的激光束辐射至金属表面,通过激光与金属的相互作用,使金属熔化形成焊接。

在激光与金属的相互作用过程中,金属熔化仅为其中一种物理现象。有时光能并非主要转化为金属熔化,而以其它形式表现出来,如汽化、等离子体形成等。

然而,要实现良好的熔融焊接,必须使金属熔化成为能量转换的主要形式。

为此,必须了解激光与金属相互作用中所产

生的各种物理现象以及这些物理现象与激光参数的关系,从而通过控制激光参数,使激光能量绝大部分转化为金属熔化的能量,达到焊接的目的。

激光焊接的工艺参数

1、功率密度

功率密度是激光加工中最关键的参数之一。采用较高的功率密度,在微秒时间范围内,表层即可加热至沸点,产生大量汽化。

因此,高功率密度对于材料去除加工,如打

孔、切割、雕刻有利。

对于较低功率密度,表层温度达到沸点需要经历数毫秒,在表层汽化前,底层达到熔点,易形成良好的熔融焊接。

因此,在传导型激光焊接中,功率密度在范围在104~106W/cm2。

2、激光脉冲波形

激光脉冲波形在激光焊接中是一个重要问题,尤其对于薄片焊接更为重要。

当高强度激光束射至材料表面,金属表面将会有60~98%的激光能量反射而损失掉,且反射率随表面温度变化。

在一个激光脉冲作用期间内,金属反射率的变化很大。

3、激光脉冲宽度

脉宽是脉冲激光焊接的重要参数之一,它既是区别于材料去除和材料熔化的重要参数,也是决定加工设备造价及体积的关键参数。

4、离焦量对焊接质量的影响

激光焊接通常需要一定的离做文章,因为激光焦点处光斑中心的功率密度过高,容易蒸发成孔。离开激光焦点的各平面上,功率密度分布相对均匀。

离焦方式有两种:正离焦与负离焦


焦平面位于工件上方为正离焦,反之为负离焦。
按几何光学理论,当正离焦时,所对应平面上功率密度近似相同,但实际上所获得的熔池形状不同
负离焦时,可获得更大的熔深,这与熔池的形成过程有关。
实验表明,激光加热50~200us材料开始熔化,形成液相金属并出现问分汽化,形成市压蒸汽,并以极高的速度喷射,发出耀眼的白光。


与此同时,高浓度汽体使液相金属运动至熔池边缘,在熔池中心形成凹陷。

当负离焦时,材料内部功率密度比表面还高,易形成更强的熔化、汽化,使光能向材料更深处传递。

所以在实际应用中,当要求熔深较大时,采用负离焦;焊接薄材料时,宜用正离焦。

激光钎焊

有些元件的连接不宜采用激光熔焊,但可利用激光作为热源,施行软钎焊与硬钎焊,同样具有激光熔焊的优点。

采用钎焊的方式有多种,其中,激光软钎焊主要用于印刷电路板的焊接,尤其实用于片状元件组装技术。

采用激光软钎焊与其它方式相比有以下优点:

1、由于是局部加热,元件不易产生热损伤,热影响区小,因此可在热敏元件附近施行软钎焊。

2、用非接触加热,熔化带宽,不需要任何辅助工具,可在双面印刷电路板上双面元件装备后加工。

3、重复操作稳定性好。焊剂对焊接工具污染小,且激光照射时间和输出功率易于控制,激光钎焊成品率高。

4、激光束易于实现分光,可用半透镜、反射镜、棱镜、扫描镜等光学元件进行时间与空间分割,能实现多点同时对称焊。

5、激光钎焊多用波长1.06um的激光作为热源,可用光纤传输,因此可在常规方式不易焊接的部位进行加工,灵活性好。

6、聚焦性好,易于实现多工位装置的自动化。

激光深熔焊

1、冶金过程及工艺理论

激光深熔焊冶金物理过程与电子束焊极为相似,即能量转换机制是通过“小孔”结构来完成的。在足够高的功率密度光束照射下,材料产生蒸发形成小孔。

这个充满蒸汽的小孔犹如一个黑体,几乎全部吸收入射光线的能量,孔腔内平衡温度达25000度左右。

热量从这个高温孔腔外壁传递出来,使包围着这个孔腔的金属熔化。小孔内充满在光束照射下壁体材料连续蒸发产生的高温蒸汽,小孔四壁包围着熔融金属,液态金属四周即围着固体材料。

孔壁外液体流动和壁层表面张力与孔腔内连续产生的蒸汽压力相持并保持着动态平衡。

光束不断进入小孔,小孔外材料在连续流动,随着光束移动,小孔始终处于流动的稳定态。

就是说,小孔和围着孔壁的熔融金属随着前导光束前进速度向前移动,熔融金属填充着小孔移开后留下的空隙并随之冷凝,焊缝于是形成。

2、影响因素

对激光深熔焊产生影响的因素包括:激光功率,激光束直径,材料吸收率,焊接速度,保护气体,透镜焦长,焦点位置,激光束位置,焊接起始和终止点的激光功率渐升、渐降控制。


3、激光深熔焊的特征及优点

特征:

(1)高的深宽比。因为熔融金属围着圆柱形高温蒸汽腔体形成并延伸向工件,焊缝就变得深而窄。

(2)最小热输入。因为源腔温度很高,熔化过程发生得极快,输入工件热量极低,热变形和热影响区很小。

(3)高致密性。因为充满高温蒸汽的小孔有利于熔接熔池搅拌和气体逸出,导致生成无气孔熔透焊接。焊后高的冷却速度又易使焊缝组织微细化。

(4)强固焊缝。

(5)精确控制。

(6)非接触,大气焊接过程。

优点:

(1)由于聚焦激光束比常规方法具有高得多的功率密度,导致焊接速度快,热影响区和变形都较小,还可以焊接钛、石英等难焊材料。

(2)因为光束容易传输和控制,又不需要经常更换焊炬、喷嘴,显著减少停机辅助时间,所以有荷系数和生产效率都高。

(3)由于纯化作用和高的冷却速度,焊缝强,综合性能高。

(4)由于平衡热输入低,加工精度高,可减少再加工费用。另外,激光焊接的动转费用也比较低,可以降低生产成本。

(5)容易实现自动化,对光束强度与精细定位能进行有效的控制。


转载请注明出处。

免责声明

① 凡本网未注明其他出处的作品,版权均属于hth官方 ,未经本网授权不得转载、摘编或利用其它方式使用。获本网授权使用作品的,应在授权范围内使 用,并注明"来源:hth官方 ”。违反上述声明者,本网将追究其相关责任。
② 凡本网注明其他来源的作品及图片,均转载自其它媒体,转载目的在于传递更多信息,并不代表本媒赞同其观点和对其真实性负责,版权归原作者所有,如有侵权请联系我们删除。
③ 任何单位或个人认为本网内容可能涉嫌侵犯其合法权益,请及时向本网提出书面权利通知,并提供身份证明、权属证明、具体链接(URL)及详细侵权情况证明。本网在收到上述法律文件后,将会依法尽快移除相关涉嫌侵权的内容。

网友点评
0 相关评论
精彩导读
新闻更新 关键字库 产品更新 企业名录 新闻文章 会议展览 站点地图
Baidu
map
