MEMS（Micro-Electro-Mechanical System）即微电子机械系统，一般由微机械结构、微传感器、微执行器和控制电路组成，MEMS是通过半导体工艺实现不同能量形式之间的转换的一种芯片。根据能量转换形式的不同，一般分为传感器和执行器两类，传感器即感测到外界信号并将其转换成所需的信号（一般是电信号）进行处理，应用有：惯性传感器、硅麦克风等；执行器即将控制信号（一般是电信号）转化为其他形式的能量（一般是机械能）输出，应用有：光学系统、RF MEMS等。

MEMS的制造主要采用Si材料，它与IC的不同在于，IC是电信号的传输、转换及处理，而MEMS是电信号和其他形式能量间的转换（以机械能为典型），所以在MEMS制造中往往需要利用半导体工艺在Si上制作悬梁、薄膜、空腔、密封洞、针尖、微弹簧等复杂的机械结构，这些微机械结构容易因机械接触而损坏、因暴露而沾污，能承受的机械强度远远小于IC芯片。基于这样的特点，MEMS晶圆的划片方法不同于典型IC的划片。典型IC砂轮划片是通过砂轮刀片高速旋转来完成材料的去除，从而实现芯片切割。由于刀片的高速旋转，往往需要使用纯水进行冷却和冲洗，那么刀片高速旋转产生的压力和扭力，纯水的冲洗产生的冲击力以及切割下来的Si屑造成的污染都容易对MEMS芯片中机械微结构造成不可逆的破坏。所以典型IC的砂轮划片不适用MEMS晶圆的划片。

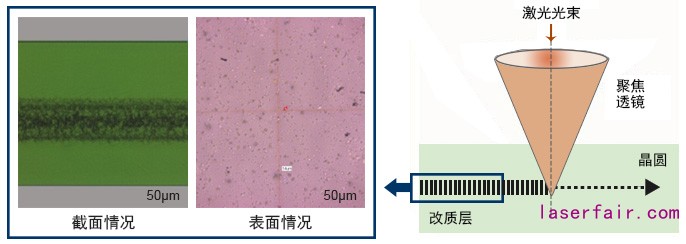

图1 激光隐形切割在玻璃中的应用切割示意图

激光隐形切割作为激光切割晶圆的一种方案，很好的避免了砂轮划片存在的问题。如图1所示，激光隐形切割是通过将脉冲激光的单个脉冲通过光学整形，让其透过材料表面在材料内部聚焦，在焦点区域能量密度较高，形成多光子吸收非线性吸收效应，使得材料改性形成裂纹。每一个激光脉冲等距作用，形成等距的损伤即可在材料内部形成一个改质层。在改质层位置材料的分子键被破坏，材料的连接变的脆弱而易于分开。切割完成后通过拉伸承载膜的方式，将产品充分分开，并使得芯片与芯片之间产生间隙。这样的加工方式避免了机械的直接接触和纯水的冲洗造成的破坏。目前激光隐形切割技术可应用于蓝宝石/玻璃/硅以及多种化合物半导体晶圆。

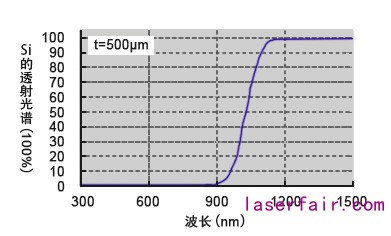

图2 硅材料透射光谱的特性

硅材料透射光谱的特性，见图2，硅材料对红外透过率很高，所以硅的隐形切割设备，通过选用短脉冲红外激光器，将激光脉冲聚焦到硅衬底内部，实现隐形切割。激光隐形切割是非接触式切割，解决了砂轮切割引入外力冲击对产品破坏的问题。不过一般设备的激光隐形切割形成的改质层区域会使材料变得酥脆，还是会形成少量细小硅碎屑掉落，虽然碎屑数量远少于砂轮切割，如前文所述，MEMS晶圆因为无法通过清洗的方法去除细小硅碎屑，故这些碎屑将对芯片造成破坏，影响良率。德龙激光生产的硅晶圆激光切割设备，见图3，选用自制的红外激光器和自主开发的激光加工系统，实现硅晶圆的隐形切割，该设备能够很好的控制隐形切割后碎屑的产生，从而满足高品质MEMS晶圆切割的要求，保证切割良率。德龙激光的硅晶圆激光切割设备自推向市场后，得到了国内多家量产客户的认可和好评，设备在多个MEMS制造厂内批量切割诸如硅麦克风/电热堆/陀螺仪等MEMS产品。实物切割效果图见图4。

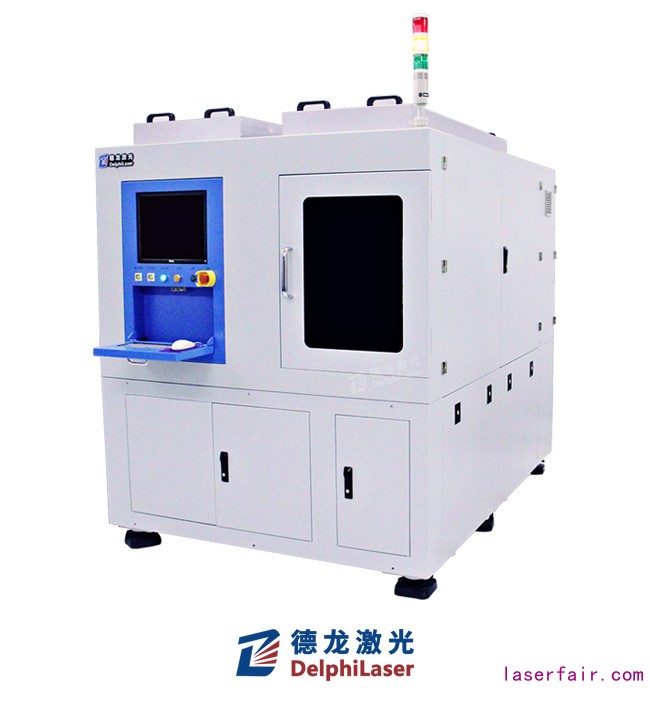

图3 德龙硅晶圆激光切割设备外观图

图4 MEMS产品切割效果图
