什么是偏光片?

偏光片全称为偏振光片,可控制特定光束的偏振方向。自然光在通过偏光片时,振动方向和偏光片透过轴垂直的光将被吸收,透过光只剩下振动方向和与透过轴平行的偏振光。

常规的偏振光片基本结构都是类三明治结构,由各种薄膜材料贴合而成,主体层一般通过双面抗拉伸保护支撑层,夹着一层偏光机制功能层,各主体层的主要功能如下:

TAC 膜: 偏光片的支撑,保护以及防止回缩,一般厚度25~40um

PVA 膜: 偏光机制功能层,一般厚度12um

PSA 膜: 感压胶层,用于将偏光片贴附显示屏幕,一般厚度25um

在实际应用中,根据不同的应用,在入光上表面TAC层上会有HC(Hard Coating防划伤)、AR(Anti-Reflection防眩光)、AF(Anti-Fingerprint防指纹)等附加工功能的镀层或涂层。

OLED偏光片那么贵,看盛雄激光如何为显示行业保“价”护航!

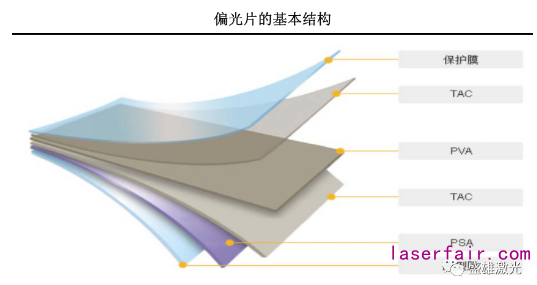

偏光片结构示意图(来源:三利谱)

偏光片原材料的组成根据不同产品要求稍有不同,主要包括TAC膜、PVA膜、保护膜、增量膜、压敏胶、相位差膜及TAC膜替代材料(PET/PMMA/COP)等。

其实主要的PVA光学膜为聚乙烯醇,是偏光片的核心部分,决定了偏光片的偏光性能、透过率、色调等关键光学指标。

而TAC光学膜是一种光学保护膜。由于PVA膜制成的偏光层易吸水、褪色而丧失偏光性能,因此在PVA膜两侧需分别采用一层光学性均匀、透明性良好的TAC(三醋酸纤维素,Triacetyl Cellulose)薄膜隔绝水分和空气,保护偏光层。

构成偏光片的各种主要膜材所具备的特性及作用如下表所示:

OLED偏光片那么贵,看盛雄激光如何为显示行业保“价”护航!

偏光片在OLED屏中的应用

OLED显示面板通常是利用偏光片可以改变光线偏振方式的特性,通过特殊光学膜的波长补偿机制制作成圆偏光片,来有效抵抗环境光对OLED显示亮度和对比度方面的干扰。

OLED偏光片那么贵,看盛雄激光如何为显示行业保“价”护航!

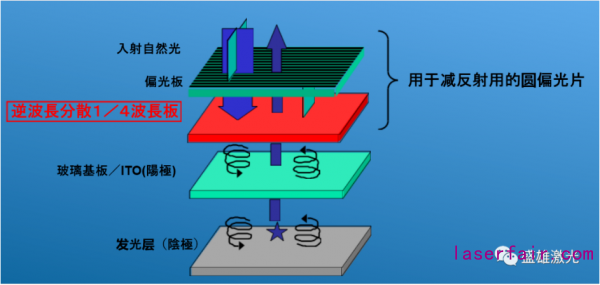

OLED偏光片原理示意图(来源:网络)

目前常见的OLED显示屏功能膜层结构中,阴极材料是Mg-Ag镁银合金等金属材料,镀层加工完成后基本上有镜面效应,容易反射外界的环境光,从而干扰正常的OLED显示屏射出来的光线,导致显示对比度大大降低。为了消除环境光的影响,行业通过原来LCD显示屏的旋光控制原理,设计出了带有位相差膜的圆偏光片给OLED显示屏使用。

OLED偏光片那么贵,看盛雄激光如何为显示行业保“价”护航!

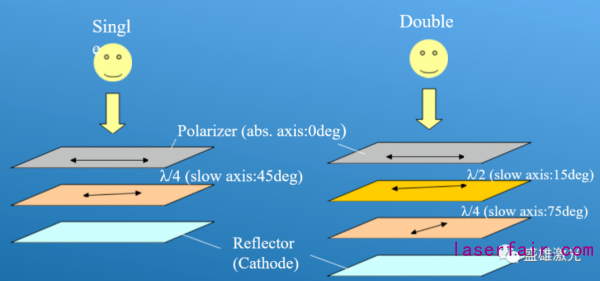

1/4λ波长位相差膜OLED偏光片原理示意图

(来源:网络)

OLED显示屏使用的偏振片结合了线偏振和圆偏振于一体的偏振片。如上图所示,外界自然光先通过90°的线偏振片,然后是45°的圆偏振片。圆偏振片是线偏振膜和相位延迟膜组合而成,通过该偏振片的光线(90°),经过45°的光相位延迟后变成135°的圆偏振光,然后被OLED的金属电极反射。

被反射的光线再次通过光相位延迟膜,变成了180°的线偏振光,最后到达最外层的90°线偏振片,由于反射光的偏振方向与线偏振片垂直,该反射光不能通过,最终被消灭在屏幕内。所以使用OLED偏振片可以使外部射入的光线不再射出,达到消除环境反射光的作用。

实际上自然界的环境光的波长范围覆盖很宽,常规的1/4λ波长位相差膜,一般只能对应单波长,若要达到理想的宽波长补偿效果,一般必须使用两层以上的相位差膜进行加成消减,例如,使用折射率分布差异不大的材料做成1/2λ波长位相差膜,再与窄波段正常分布的1/4λ位相差膜,按照一定方向相互堆叠,达到可见光波段形成宽波段覆盖,表现出来的效果就是显示屏熄屏后更黑,显示时对比度更高。

OLED偏光片那么贵,看盛雄激光如何为显示行业保“价”护航!

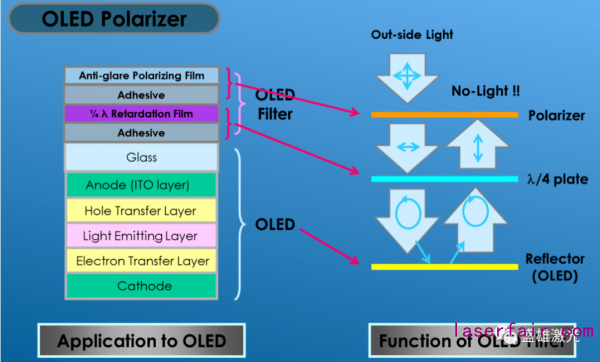

OLED偏光片原理示意图(来源:网络)

目前经过苹果和供应链一起优化后的OLED偏光片,已经采取了更新的工艺来替代传统的1/4λ+1/2λ双波长双层相位差膜复合工艺。新的工艺可以在TAC膜或其它光学膜材上,一面涂布1/4λ波长液晶层,一面涂布1/2λ波长液晶层,从而达到减少光学膜层使用数量,达到减少偏光片厚度的效果。

所以OLED显示屏的偏光片不但制作起来要比常规的LCD偏光片更难,而且使用的原材料也贵很多,相对的售价也高出LCD偏光片一大截。如果你要用到类似苹果手机OLED显示屏效果的1/4λ+1/2λ双波长液晶涂层补偿圆偏光片,则加工难度更高,生产良率更低,使用成本更贵。

OLED偏光片怎么加工?

为了尽量减少在加工OLED圆偏光片过程中造成不必要的损失,OLED显示行业引进了无接触激光加工方式来组织生产,以减少耗损浪费保住利润,实际上也等于同等利润下保住了OLED厂商的价格竞争力。

东莞市盛雄激光先进装备股份有限公司(以下简称盛雄激光)利用十多年来的技术沉淀与经验积累,应行业客户要求推出了OLED全面屏自动化激光加工生产线,其中就包含了OLED显示屏的偏光片切割与挖孔工序,能够按照OLED面板厂不同的偏光片材质,个性化的提供切割工艺与切割参数,选择性的对OLED圆偏光片进行异形切割加工,极大加快了OLED行业的产能爬坡提升速度。

OLED偏光片那么贵,看盛雄激光如何为显示行业保“价”护航!

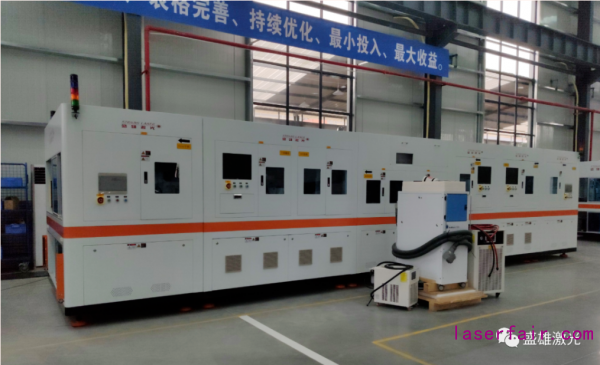

OLED激光切割机

盛雄激光在OLED的生产制作过程中积极推广激光加工技术应用,如激光打标、激光端子切割/蚀刻、激光线路修复、激光屏体切割/挖孔、以及激光偏光片切割/挖孔等等。激光加工是利用光的能量经过透镜聚焦后在焦点上达到很高的能量密度,靠光热效应来加工的。激光加工不需要工具、加工速度快、表面变形小,可加工各种材料。用激光束对材料进行各种加工,如打孔、切割、划片、焊接、热处理等。

OLED偏光片那么贵,看盛雄激光如何为显示行业保“价”护航!

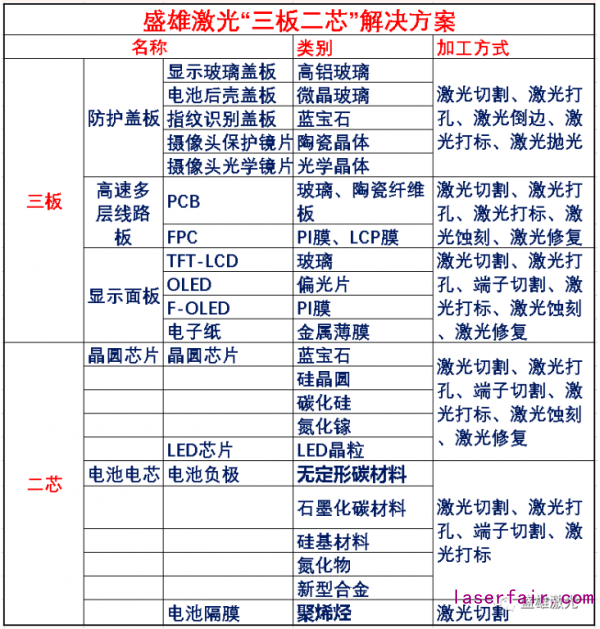

事实上,盛雄激光十几年来在包括智能手机在内的消费类电子领域积累了大量的激光加工技术与经验,利用激光加工技术的灵活性、稳定性、高效率性等特点,满足了手机行业精密加工的需求。盛雄激光的产品和服务几乎涵盖了整个消费类电子制造业产业方方面面。
