激光切割头切勿选择劣质保护镜

星之球科技来源:创鑫激光2020-12-22我要评论(0)

激光切割头的使用环境恶劣,为了保护内部光路和核心部件,尤其是准直和聚焦镜等昂贵部件,切割头都要安装上下保护镜片,切割过程中工件表面产生的粉尘和飞溅物,如果进...

激光切割头的使用环境恶劣,为了保护内部光路和核心部件,尤其是准直和聚焦镜等昂贵部件,切割头都要安装上下保护镜片,切割过程中工件表面产生的粉尘和飞溅物,如果进入切割头就会对聚焦镜造成严重伤害,而下保护镜可以阻挡这些粉尘和飞溅物。




保护镜的洁净程度直接影响激光切割机的加工性能和质量,如果镜片脏污,不但影响切割效果和效率,还会进一步造成切割头内部部件和激光器输出头烧毁,所以受限需要使用材质好、透光率高、热膨胀系数小的保护镜,加工过程中当镜片脏污时,需要进行清洁或更换。


保护镜片加工有特殊的工艺要求,从基底材料的选型,加工精度、表面瑕疵、镀层、稳定性、机械性(比重、脆性、抗拉、抗压强度、硬度)、加工流程(备料、荒折、砂挂、研磨、芯取、镀膜)均有不同的加工要求,生产的成品也经过严格的品质检验才能出货。


劣质保护镜为了降低成本,选用普通基底材料,镀膜工艺没有保证,透光率差、不耐热、容易破裂,无法承受激光的穿透力,导致镜片炸孔,破碎镜片的粉粒会污染整个切割头,从而使得包括聚焦镜、传感器等核心高价值部件损坏,维修费用将高达新切割头价格的20-50%,而且耽误终端生产加工,造成更大的经济损失。


劣质保护镜容易造成的不良影响

1.热透镜效应导致切割头焦点漂移

保护镜片质量差对激光吸收率会增大,连续较长时间照射后,温度升高产生热变形,进而引起热透镜效应导致切割头焦点漂移,功率越高、加工高反材料,光学元件受热膨胀越迅速,热透镜越明显。




切割不锈钢时,热透镜效应焦点漂移会造成切割断面效果不一致,挂渣越来越多,甚至出现切割不断问题;切割碳钢时,热透镜效应会造成底部熔渣越来越多,切割不断问题。


2.保护镜烧点/烧穿

质量差的下保护镜片,在加工过程中,阻挡粉尘和飞溅物能力差,易出现烧点;对于万瓦超高功率加工头,保护镜片更需慎重选择,质量差的保护镜片在万瓦激光作用下,严重情况会直接造成镜片烧穿。



■保护镜烧点/烧穿


3.聚焦镜烧点

保护镜烧穿后,如未及时发现,持续出光加工,切割产生颗粒烟尘升腾污染安装组件、密封圈和聚焦镜下表面,连带造成聚焦镜表面的烧点,需深度清洁及更换整套安装组件和聚焦镜模块。



■从左到右分别是密封圈烧毁、传感/安装组件污染、聚焦镜烧点


4.激光器输出头烧坏

对于万瓦激光设备,一旦保护镜烧穿,在万瓦超高功率作用下,极易瞬间连带切割头内部准直、聚焦镜模块烧毁。最严重情况下,当切割头内部光学元件损坏后会发生光路异常,回头导致激光器光纤输出头的窗口片异常发热,最终烧坏QBH或者LOE晶体,需要更换整个激光输出头。

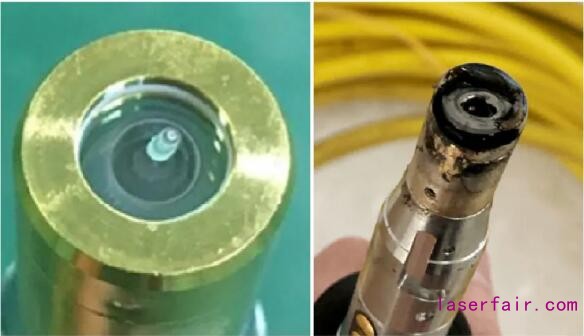

■激光器输出头窗口片烧点(左图),激光器输出头晶体烧毁(右图)
