激光焊接技术应用于电机铁芯解决方案

来源:力星激光2021-01-28我要评论(0)

在电机的结构中,铁芯(磁芯)起到了举足轻重的作用,它用来增加电感线圈的磁通量,已实现电磁功率的最大转换,铁芯通常是由一个定子和一个转子组合而成。电机铁芯的生...

在电机的结构中,铁芯(磁芯)起到了举足轻重的作用,它用来增加电感线圈的磁通量,已实现电磁功率的最大转换,铁芯通常是由一个定子和一个转子组合而成。电机铁芯的生产制作流程,主要包括:冲压、冲片分类、叠装等几个步骤,涉及铆接法、焊接法、扣片法等主流工艺。

电机铁芯的传统焊接工艺主要有:氩弧焊、气保焊、电阻焊等,具有工艺成熟、可靠性高、成本低、对产品精度要求低、对设备工装夹具及结构要求低等优点。同时,也具有以下显著缺陷:热反应区大,使产品变形、材料脆化,材料韧性降低,导致电机性能降低;需要耗材,能耗高,使用成本高;不环保,对人体有害;对工人操作要求高,人为因素干扰大;外观有瑕疵,焊缝粗糙。

激光焊接技术应用于电机铁芯解决方案的优势

激光焊接与传统焊接工艺主要特点对比

激光焊接焊接方式是氩弧焊、非接触式、热影响区及变形极小;焊接强度一般,焊斑(焊缝)较小,焊缝质量与外观较好,无需添加焊料,环保;传统焊接是电阻焊、接触式、热影响区及变形较大,焊接强度较大,焊斑(焊缝)较大,焊缝质量与外观一般,需要添加焊料,不环保,对人体有害。

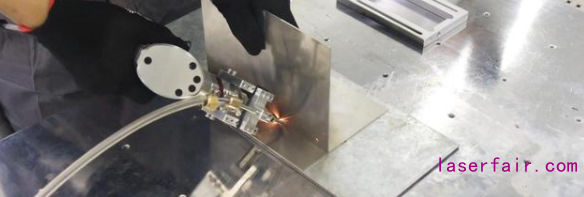

激光焊接是利用高能量密度的激光束作为热源的一种高效精密焊接方法,它是激光材料加工技术应用的重要方面之一。激光焊接可将入热量降到最低的需要量,热影响区金相变化范围小,且因热传导所导致的变形亦最低;32mm板厚单道焊接的焊接工艺参数业经检定合格,可降低厚板焊接所需的时间甚至可省掉填料金属的使用;不需使用电极,没有电极污染或受损的顾虑,且因不属于接触式焊接制程,机具的耗损及变形皆可降至最低。

激光焊接激光束易于聚焦、对准及受光学仪器所导引,可放置在离工件适当之距离,且可在工件周围的机具或障碍间再导引,其他焊接法则因受到上述的空间限制而无法发挥;工件可放置在封闭的空间(经抽真空或内部气体环境在控制下);激光束可聚焦在很小的区域,可焊接小型且间隔相近的部件;可焊材质种类范围大,亦可相互接合各种异质材料。

激光焊接易于以自动化进行高速焊接,亦可以数位或电脑控制;焊接薄材或细径线材时,不会像电弧焊接般易有回熔的困扰;不受磁场所影响(电弧焊接及电子束焊接则容易),能精确的对准焊件;可焊接不同物性(如不同电阻)的两种金属;不需真空,亦不需做X射线防护;若以穿孔式焊接,焊道深一宽比可达10:1;可以切换装置将激光束传送至多个工作站。
