Wu, X., Huang, J., He, J. et al. Oscillation Modes of Weld Pool in Stationary GTA Welding Using Structure Laser Method. Chin. J. Mech. Eng. 34, 89 (2021). https://doi.org/10.1186/s10033-021-00609-9

研究背景及目的

近年来，高生产率和高质量焊接的趋势倾向于过程自动化，这刺激了自动化和相关系统的使用增加。钨极气体保护焊(GTAW)是一种主要的电弧焊工艺，由于其焊接质量高、易于自动化等优点，已广泛应用于反应堆压力容器和航空航天结构等高质量部件的生产。为了找到可用于感知和控制的特征信号，进行了大量的工作。近年来，许多研究者尝试用三维激光视觉方法对水池振荡进行监测。但是，仿真软件的缺乏会导致大量的资本支出。本文采用模拟与实验相结合的方法，得到不同时间的振荡模式，来分析了静止GTA熔池的振荡模式。

试验方法

本研究利用激光反射成像系统和激光视觉采集系统组成的测量系统，通过高速摄像机，以1000帧每秒的速度对固定GTA焊接熔池表面进行观测。分别观测了固定直流GTA的熔池振荡以及脉冲GTA的熔池振荡情况。通过求解贝塞尔函数，将熔池与圆膜振荡联系起来，分析熔池的振荡模式以及随时间的变化情况。

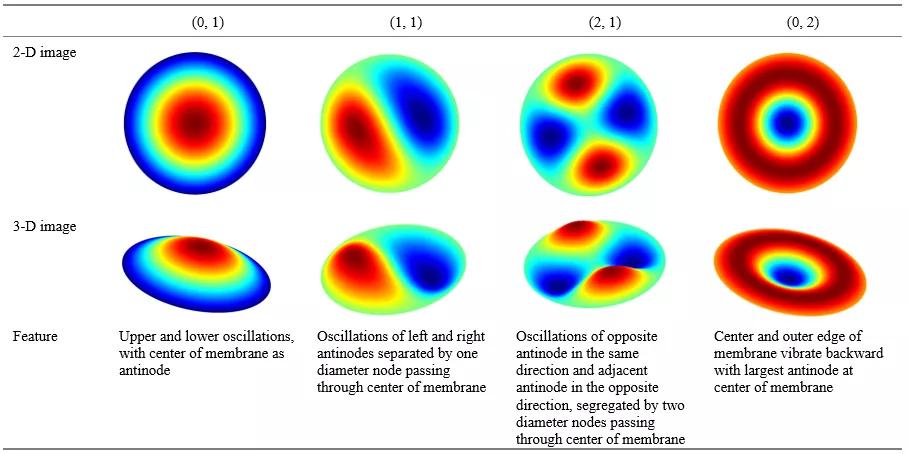

表1 四种典型的圆膜振荡模式

利用COMSOL仿真软件建立三维结构激光网格模型：根据第一类贝塞尔函数建立波动方程的数学模型。然后设置源项，使其频率的本征频率大于或等于焊缝池的本征频率，进行瞬态模拟，以找到并导出结构激光网格系统所需的三维熔池模型。打开“几何光学”模块来绘制网格池和成像平面。激光发生器由 “网格释放”技术形成30x30的激光点阵制成。发射的光照射到焊接池。反射的激光在到达成像平面时被“冻结”，内置虚拟摄像头可以拍摄熔池的三维网格图像。分别在凸面、凹面、平面上进行测试，呈现的激光点阵符合理论预测。

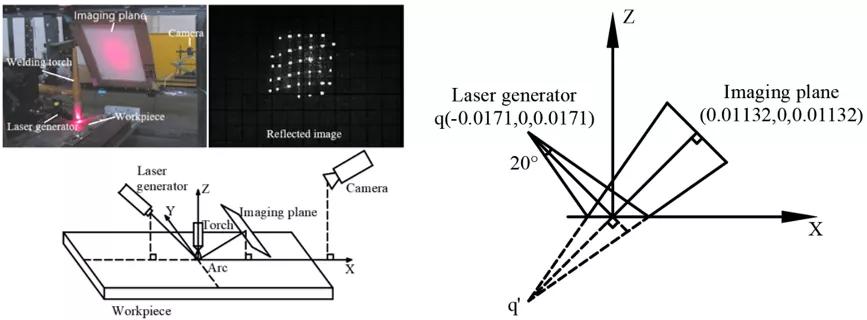

图1 测试系统原理图

结果

基于贝塞尔方程分析了熔池的振动模式，并对熔池中常见的三维图像进行了模拟。(0, 1)、(1, 1) ,、(2, 1), (0, 2)的激光点阵图像。通过结构激光光学测量仿真，得到了不同时间的振荡模式。基于激光点阵图像分析了静止GTA熔池的振荡模式。

在本研究中可以得到以下研究结果：

1)通过激光点阵图像可以判断熔池状态。例如，通过区分凹面、凸面和平面的分布，我们可以看到熔池的振荡模式和振荡频率，从而区分熔池的非熔透或熔透状态。

2)固定直流GTA焊接时，振荡模式一般为(0, 1)，(0, 2)模式。在脉冲GTA焊接过程中，峰值电流阶段电弧对熔池的冲击会使熔池表面产生高频振荡，从而使熔池表面产生很大的畸变，产生(1, 1)、(2, 1)、(0, 2)振荡模式。

3)尽管成像平面上的激光点阵图像是不断变化的，但基于激光点阵图像可以识别熔池的形状，激光发生器发射的点阵密度越大，测量精度越高。这也是改进结构激光技术的一个方向。

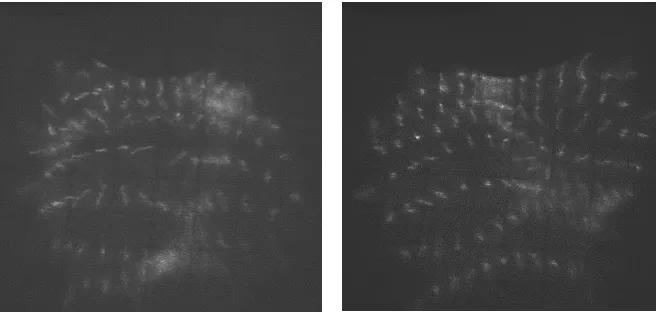

图1 （0,1）模式试验结果

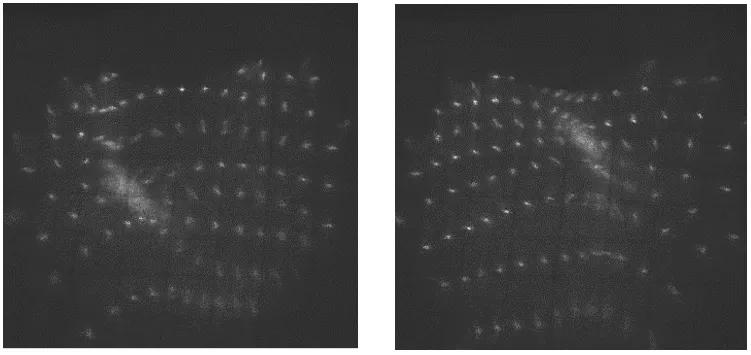

图2 （1,1）模式试验结果

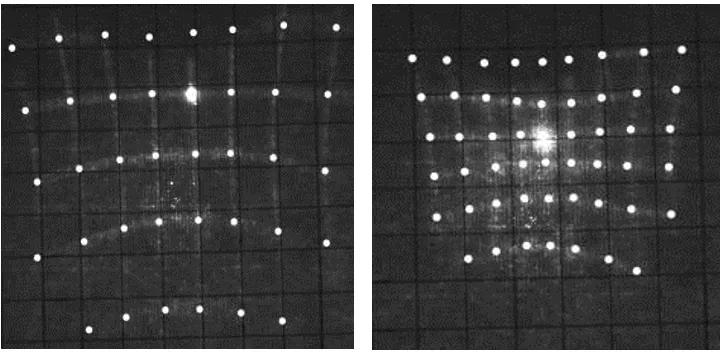

图3 （2,1）模式试验结果

图4 （0,2）模式试验结果

结论

结果表明，仿真得到的激光点阵图像与实验结果相吻合。基于激光点阵图像可以识别熔池的振荡模式。本研究不仅可以为判断熔池的穿透状态提供条件，而且有助于进一步了解熔池的振荡模式，开发更有效的观察方法和测量工具，从而有效地控制和提高焊接质量。

前景与应用

目前学者所观测到的熔池振型大多局限于(0, 1)、(1, 1)、(0, 2)模式，尤其是(2, 1)模型研究较少，原因是受实验参数和设备条件的限制。由此可见，数值模拟在焊接领域是非常必要的，其能准确地解释焊接过程中可能遇到的各种振动现象，模拟各种复杂的实验条件，尽可能节省了经费与时间。

相关文章/图书推荐

[1] C K Li, Y Shi, Y F Gu, P Yuan, Monitoring weld pool oscillation using reflected laser pattern in gas tungsten arc welding, Journal of materials processing technology, 2018, 255: 1-19.

[2] Y K Liu, Y M Zhang, Dynamic control of 3D weld pool surface based on human response model, The International Federation of automatic control, 2014, 47: 10640-10645.

[3] K Zhang, Y M Zhang, J S Chen, et al, Observation and analysis of three-dimensional weld pool oscillation dynamic Behaviors, Welding research, 2017, 96: 143s-153s.

[4]李春凯, 石玗, 顾玉芬, 等. 连续脉冲GTAW不同熔透状态熔池振荡频率特征及分析[J]. 机械工程学报, 2016, 52(20): 44-50.

[5]赵亮强, 王继峰, 林涛,等. 铝合金GTAW熔池振荡模型分析[J]. 上海交通大学学报, 2010(S1):92-94.

团队带头人介绍

黄健康，工学博士，教授，硕士研究生导师，国际焊接工程师培训师，现任教于兰州理工大学材料科学与工程学院。当前主要进行高温高熵合金的材料制备，非晶、铝合金等领域的异种金属连接，焊接过程中物理、检测及控制等领域的研究。主持及参与国家自然科学基金6项，军工项目2项，其他企业技术开发横向项目10项。国家自然科学基金函评专家、焊接学会计算机辅助焊接工程专业委员会委员等多个学术委员会委员，以及INT J HEAT MASS TRAN等30多个期刊资深审稿人。现已发表论文 200 余篇，出版教材1部，授权专利10余项。

团队研究方向

1) “原位增强梯度钛合金的电弧增材制造及其组织与性能调控研究”提出于氩气保护气中加入适量的氮气来原位生成氮化钛增强相，并通过氩氮比实时调控来实现具有梯度功能的钛合金零件。

2）“铝/钢剪裁板电弧辅助激光熔钎焊工艺与机理研究”，创新地提出电弧辅助激光熔钎焊方法，即采用小功率电弧辅助激光（但不复合）对铝/钢异种金属剪裁板进行熔钎拼焊，从而解决对接焊缝成形难题。

3）“脉冲旁路耦合电弧MIG焊三维焊接快速成形工艺及多物理场耦合机理研究”，提出脉冲旁路耦合电弧MIG焊快速成形方法，在热过程精确控制条件下，对热、流、应力应变等多物理场相互耦合作用的基础科学问题进行研究。

4）“ TIG焊电弧与熔池双向耦合作用下界面行为试验与机理研究”, 利用结构激光在TIG焊熔池表面的镜面反射来进行熔池表面研究，提出了一种基于反射点更新的三维恢复算法建立了TIG焊电弧与熔池统一模型，进一步揭示了驼峰焊道形成机制。

团队发表高影响力论文

[1] Jiankang Huang*, Maohong Yang, Jinsong.Chen, Fuqian Yang*, Yuming Zhang*, Ding Fan. The oscillation of stationary weld pool surface in the GTA welding[J]. Journal of Materials Processing Technology. 2018.01, 256: 57–68.

[2] Jiankang Huang*, Wen Yuan, Shurong Yu, Linbo Zhang, Xiaoquan Yu, Ding Fan. Droplet transfer behavior in bypass-coupled wire arc additive manufacturing[J]. Journal of Manufacturing Processes, 2020.12, 49: 397-412.

[3] Jiankang Huang*, Shien Liu, Shurong Yu*, Xiaoquan Yu, Huizi Chen, Ding Fan. Arc deposition of wear resistant layer TiN on Ti6Al4V using simultaneous feeding of nitrogen and wire[J]. Surface & Coatings Technology, 2020.11, 381: 125141.

[4] Jiankang Huang, Zhuoxuan Li, Shurong Yu, Xiaoquan Yu, Ding Fan*. Real-time observation and numerical simulation of the molten pool flow and mass transfer behavior during wire arc additive manufacturing[J]. Welding in the World, 2021: 1-14.

[5] 黄健康*, 杨茂鸿, 余淑荣, 石玗, 樊丁. 旁路耦合微束等离子弧堆垛与熔池动态行为数值模拟[J]. 机械工程学报, 2018, 54(2): 70-76
