大能量、高峰值功率超短脉冲激光在远距离激光雷达、地震探测、主动照明等领域具有重要应用价值。主振荡脉冲放大系统（MOPA）是超短脉冲激光的主要运行方式，其中有源增益光纤是关键核心部件。目前，传统有源石英光纤存在稀土离子溶解度有限、难以保证低数值孔径（NA）纤芯制备的均匀性等问题，导致其使用长度较长（数米），纤芯直径通常小于40μm，具有较低的非线性阈值，进而限制其输出的脉冲能量。相比之下，多组分氧化物玻璃具有稀土掺杂浓度高、光学均匀性好等优势，能够获得模场面积大、吸收系数高的大模场增益光纤，从而大幅提升大能量脉冲放大的非线性阈值。

　　然而，大模场光纤的制备难点在于降低数值孔径的同时保持极高的均匀性。例如，要实现NA为0.03的单模掺Yb光纤，则需要纤芯与包层玻璃的折射率差值小于3×10-4，这要求玻璃本身的光学均匀性达到10-5量级。

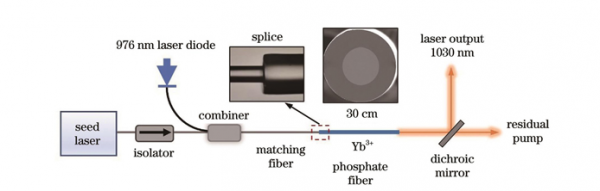

研究团队从大尺寸、高光学均匀性磷酸盐激光玻璃的制备工艺出发，采用光学均匀性约为1×10-6的高掺Yb磷酸盐玻璃作为光纤基质，在自研高掺Yb大模场磷酸盐光纤中实现了平均功率27.3W的脉冲激光放大输出。该系统采用掺Yb大模场磷酸盐双包层光纤（30/135/280μm）与匹配无源石英光纤（20/130μm）异质熔接的全光纤方案（熔点损耗为0.3 dB），结构如图1所示。其中，信号光波长为1030nm、脉宽为30ps、重复频率为27MHz，掺Yb磷酸盐光纤的纤芯和内包层的NA分别为0.03和0.41，纤芯中Yb2O3质量分数为6%，背景损耗为0.61300nm，使用长度为30cm；采用976 nm包层泵浦，获得放大后脉冲激光的平均功率如图2所示，最大输出平均功率为27.3W，斜率效率为71.4%，同时未观察到受激布里渊散射等非线性效应。该结果体现出了磷酸盐玻璃在高掺杂能力、高光学均匀性以及高非线性阈值的优势。

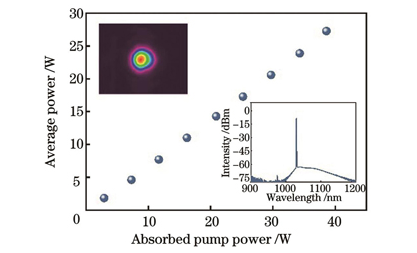

图 2. 放大的脉冲激光的平均功率随泵浦功率的变化，插图是输出激光的光斑和光谱

Fig. 2. Average power of amplified pulsed laser versus pump power with spot and spectrum of output laser shown in inset
