深度解读

不同维度阐述激光雷达技术路线

hth官方来源:慧博资讯2023-09-06我要评论(0)

激光雷达作为现代精确测距和感知技术的关键组成部分,在近几年里取得了令人瞩目的发展。目前国内车规级激光雷达标准逐步趋于完善,伴随半固态式、固态式等技术不断革新...

激光雷达作为现代精确测距和感知技术的关键组成部分,在近几年里取得了令人瞩目的发展。目前国内车规级激光雷达标准逐步趋于完善,伴随半固态式、固态式等技术不断革新,未来作为自动驾驶核心配置的发展潜力巨大。除此之外激光雷达也在机器人技术、智能制造等领域广泛应用,促使激光雷达市场不断增长。

激光雷达技术路线多样,当前仍处于多技术路线并行阶段。技术路线有四个主要的维度:测距原理、光源、探测器、光束操纵。激光雷达主要包括激光发射、扫描系统、激光接收和信息处理四大系统,四个系统相辅相成。根据这四个系统的不同特征,可以从四个不同维度来阐述激光雷达技术路线。其中光源和探测器即激光雷达的发射端与接收端,光束操纵即激光雷达的扫描方式,测距则为信息处理提供距离信息。根据四个主要的维度可以将激光雷达进行分类,每个不同分类方式又可进一步细分为不同的技术路线,不同路线之间存在较大差异。

1、测距方法

(1)按测距方法分类

根据测距方法分类,激光雷达可分为4种类型。激光雷达根据测距原理主要有四类:飞行时间法(ToF)、调频连续波(FMCW)、三角测距法和相位法。最主要的两种测量方法是ToF和FMCW。ToF测量原理是通过记录短脉冲发射到接收到反射光之间的时间来测量距离,并在测量过程中通过反射光的角度来测量物体的位置。FMCW的测量原理是将发射激光的光频进行线性调制,使回波信号与参考光进行相干拍频得到频率差来间接获得飞行时间反推目标物距离,优点是抗干扰强、可直接测量速度。


(2)ToF测距方法当前为主流,FMCW具备良好前景

激光雷达测距方法中ToF与FMCW能够实现室外阳光下较远的测程(100~250m),是车载激光雷达的优选方案。

ToF是目前车载中长距激光雷达市场的主流方案,有非常高的激光发射频率,具备高精度探测优势,但ToF激光雷达最大激光功率受到限制,探测距离存在瓶颈,在白天会受到阳光干扰,在接收信号过程中产生噪音。而FMCW激光雷达具有可直接测量速度信息以及抗干扰、远程性高的优势,视距可以扩展至1,000米或者2,000米,但FMCW的激光雷达对激光器的要求非常高,同时信号解算又相当复杂,设计和制造使成本较高,因此技术上仍具有挑战。未来随着FMCW激光雷达整机和上游产业链的成熟,其占比有望获得提升,预计FMCW激光雷达在2024年左右可以实现量产,成为和ToF并存的主要测距方式。


2、发射单元

(1)按激光波长将激光器分类

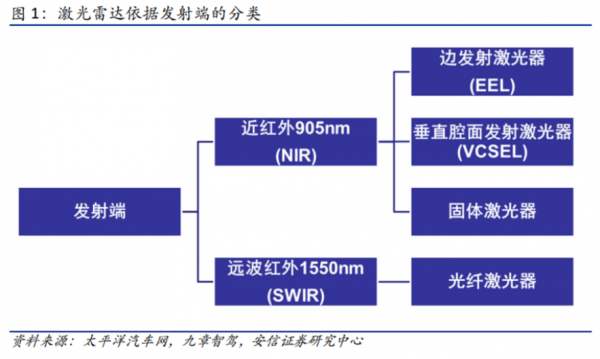

激光雷达的激光器可以分为以光纤激光器为代表的1550nm(远波红外,SWIR)激光器和以半导体激光器为代表的905nm(近红外,NIR)激光器。其中,近红外激光器依据发光原理的不同,又可分为边发射激光器(EEL),垂直腔面发射激光器(VCSEL)和固体激光器。


光纤激光器与半导体激光器不同的地方主要在谐振腔。半导体激光器使用不同介质的分界面作为反射面,从而形成谐振腔。而光纤激光器直接使用光纤作为谐振腔。大气穿透能力强,人眼安全性高,峰值功率可达上百甚至上千瓦,单色性好是激光光源的显著特点,但是激光雷达在光源及探测器成本、体积、温度稳定性以及供应链成熟度上还有明显的不足。其更新频率约在10赫兹,但是汽车高速行驶状态至少要达到25赫兹,影响成像的实时性。

(2)905nm器件较为成熟,1550nm是未来发展方向

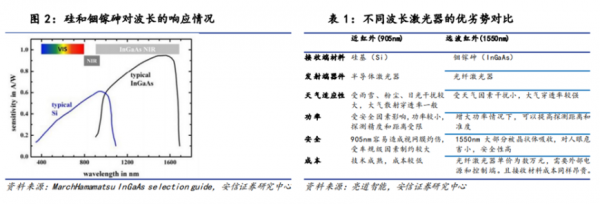

传统的905nm可以使用廉价的硅基CMOS作为接收端,其光噪声和控制信号比较平稳,但是905nm测距受限在150米以内。由于出于安全角度要选用一级的能量(只能实现150m),近红外波段仅适用于乘用车。商用车至少需要300米探测距离,就需要用到1550nm的光源。远波红外激光在空气中的衰減性更弱,进入人的视网膜之后无法聚焦不会伤害眼睛晶体,可以在保证安全基础上人为增加能量,增大探测距离。但是,远波红外光源必须使用较为昂贵的铟镓砷(InGaAs)作为接收端,其具有生产工艺难,激光器价格高的缺陷。此外探测距离远意味着功率大,这也对芯片散热能力以及封装提出了更高要求。


(3)对905nm工艺而言,EEL制作工艺复杂,VCSEL未来有望迎来快速发展

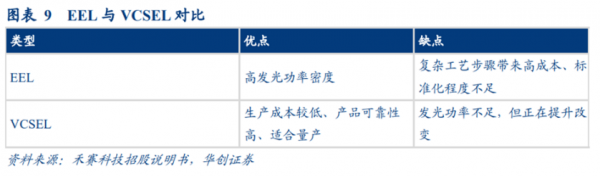

目前,成熟的近红外工艺(905nm等)主要的激光发射器为边发射激光器(EEL)和垂直腔面发射激光器(VCSEL)。据禾赛科技招股书,EEL作为探测光源具有高发光功率密度的优势,但因为其发光面位于半导体晶圆的侧面,使用过程中需要进行切割、翻转、镀膜、再切割的复杂工艺步骤,而且每颗激光器极大地依赖产线工人的手工装调技术,生产成本高且一致性难以保障。而VCSEL因为发光面与半导体晶圆平行,其所形成的激光器阵列易于与平面化的电路芯片键合,无需再进行每个激光器的单独装调,且易于和面上工艺的硅材料微型透镜进行整合,能有效提升光束质量。近年来国内外多家VCSEL激光器公司纷纷开发了多结VCSEL激光器,使得VCSEL光功率密度得到有效提升,VCSEL得以被运用在长距激光雷达领域。从生产成本和产品性能可靠性看,VCSEL未来将有望逐渐取代EEL。


3、接收单元

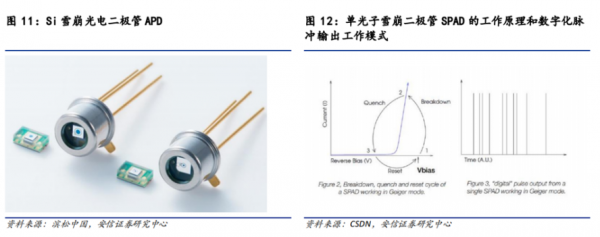

激光雷达里的探测器即光电探测器可分为PINPD(PIN光电二极管)、APD(雪崩式光电二极管)、SPAD(单光子雪崩二极管)、SiPM(硅光电倍增管)四类。APD为当前主流。

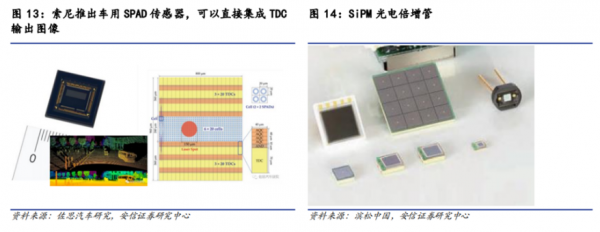

SPAD相对雪崩二极管(PAD),灵敏度和工作效率更高。APD和SPAD工作机制的差异,主要在于不同电场下的载流子行为不同。APD工作在击穿电压附近(<击穿电压),表现出有限的增益。SPAD工作在击穿电压以上,表现出无限的增益(理论增益为∞),可以实现单光子触发。因此,SPAD具有比APD更高的灵敏度。激光强度更高的EEL可以配合APD使用,而VCSEL可以搭配更灵敏的SPAD。基于SPAD可以检测到单个光子,因此可以做成光子计数器,集成了TDC的SPAD不需要再进行点云处理,直接可以输出深度图像。


APD相较SPAD受噪声影响较小,性能更加稳定。1)如果背景光噪声较强,SPAD会由于频繁的误触发而处于一种“疲劳”的状态,点云噪点会明显增多;2)高温会进一步影响SPAD的噪声水平,在原有的暗计数、后脉冲效应、串扰等不利因素的基础上,加剧性能的恶化。因此,在夜晚等没有太强背景光的场景下,高性能SPAD的表现优于APD,但在太阳光强烈、极端温度的环境下,现有SPAD的综合表现却是显著低于APD的。

集成后的SiPM可以有效应对强光,但工艺尚不成熟。光电倍增管SiPM是多个SPAD的集成为一个像素,能够产生强度效果,可以获得更高的动态范围以应对强光场景。但像素单元较大,较难做集成化,会导致芯片面积增大、工艺难度增加等问题。


4、扫描单元

(1)按扫描方式分类

扫描单元按照技术架构可以分为整体旋转的机械式激光雷达、收发模块静止的半固态激光雷达以及固态式激光雷达。其中,半固态激光雷达具有微机电系统(MEMS)、转镜和棱镜三种方案。固态激光雷达包括光学相控阵(OPA)和闪光激光雷达(FLASH)。



(2)机械式+半固态较为成熟,纯固态式前路可期

长期来看,固态激光雷达由于不存在可活动部件,在成本和稳定性方面都有较大潜力,是技术上的最优解。而目前三种技术路线中,机械式最为常用,已经广泛应用于Robotaxi等领域;半固态激光雷达是机械式和纯固态式的折中方案(较机械式只扫描前方一定角度内的范围;较纯固态式仍有一些较小的活动部件),是目前阶段乘用车量产装车的主流产品。

1)机械式雷达发展较为成熟,但因成本和部件冗杂难以实现车规级量产

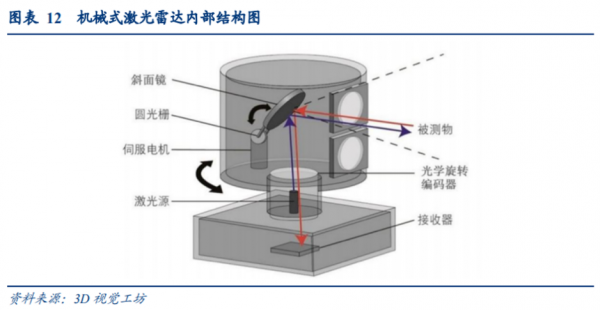

机械式激光雷达的技术方案主要是高线数机械式方案。通过电机带动光机结构整体旋转的机械式激光雷达是激光雷达经典的技术架构,其技术发展的创新点体现在系统通道数目的增加、测距范围的拓展、空间角度分辨率的提高、系统集成度与可靠性的提升等。相比于半固态式和固态式激光雷达,机械旋转式激光雷达的优势在于可以对周围环境进行360°的水平视场扫描,在视场范围内测距能力更强。但旋转部件体积和重量庞大,且高频转动和复杂机械结构让其内部的旋转部件容易损坏,使用寿命相对较短,难以满足车规的严苛要求。此外它靠增加收发模块的数量来实现高线束,使得成本较高,亦限制了其大规模使用。目前,国内外主流厂商包括Velodyne、镭神智能、速腾聚创等。


2)MEMS已经成为未来发展的重要方向,也是最有优势的细分领域之一

微机电系统(MEMS),是指尺寸在几毫米乃至更小的高科技装置,其内部结构一般在微米甚至纳米量级,是一个独立的智能系统。基于MEMS的微振镜利用半导体工艺生产,不需要机械式旋转电机,而是以电的方式来控制光束。其核心是一个微米尺度的振镜,通过一个纤细的悬臂梁在横纵两轴高速周期震动,从而改变激光反射方向并实现扫描。

MEMS激光雷达由于仅有单个光源而大大减小了器件体积和功耗。其光路结构简单,运动部件减少,可靠性相较机械式激光雷达提升很多。同时减少了激光器和探测器数量,成本大幅降低。其寿命在10000至12000小时以上,可以通过车规级认证。其缺点在于振镜会造成产品的不稳定性:支撑振镜的悬臂梁角度有限,覆盖面很小,所以需要多个雷达进行共同拼接才能实现大视角覆盖,这就会在每个激光雷达扫描的边缘出现不均匀的畸变与重叠,不利于算法处理。另外,悬臂梁很细,机械寿命也有待进一步提升。


3)转镜、棱镜技术:结构简单相对低功耗,寿命长可靠性高

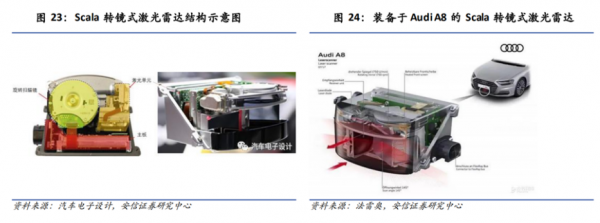

转镜激光雷达最早应用于车规级产品,目前是最主流的半固态方案。转镜方案固定了收发模组,用360°高速旋转的多面棱形反射镜来反射光束,完成激光雷达视野范围内全视场角扫描。转镜的优点在于棱镜、电机和发射器有更好的耐热性和耐用性,因此更容易过车规,当前Valeo的运用转镜方案的Scala1已经通过车规认证。转镜被视为机械式向纯固态进军的必经之路,是短期上车主流,且未来很长一段时间半固态和纯固态都将并行。

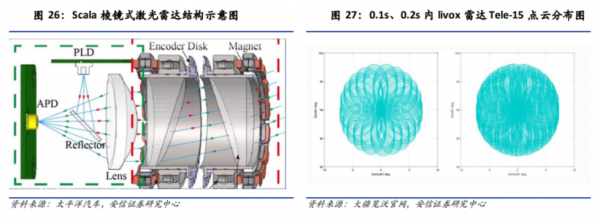

棱镜技术原理为将两个有斜面的柱状镜头组合,可以利用光的折射控制激光的扫描方向,最终扫描出一个花瓣状的区域。调整两个棱镜的转速就可以控制扫描的区域,其扫描路径不会重复,理论上如果扫描时间足够久,棱镜激光雷达可以扫描出前方每一个点的距离,具有高于其他技术路径的视场覆盖率和等效线数。但是棱镜技术点云分布中央密集,边缘稀疏,且控制棱镜转动难度较高。目前仅大疆览沃实现量产。


4)OPA尚处于起步阶段,制造难度和成本较高

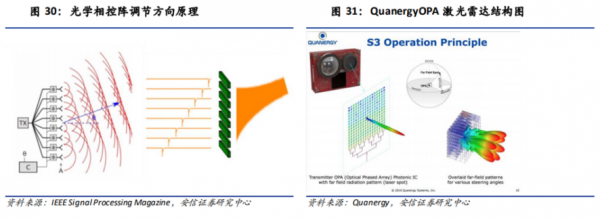

光学相控阵技术(OPA)通过施加电压调节每个相控单元的相位关系,利用相干原理实现发射光束的偏转,从而完成系统对空间一定范围的扫描测量。雷达精度可以做到毫米级,且顺应了未来激光雷达固态化、小型化以及低成本化的趋势,但难点在于如何把单位时间内测量的点云数据提高以及投入成本巨大等问题,目前OPA产业链尚处于起步阶段,真正投入使用的主要是美国的Quanergy公司。


5)Flash激光雷达能快速记录场景,但探测距离短板导致其应用受限

FLASH闪光激光雷达原理类似照相机,但感光元件与普通相机不同,每个像素点可以记录光子飞行时间信息。通过在短时间内直接向前方发射出一大片覆盖探测区域的激光,通过高度灵敏的接收器实现对环境周围图像的绘制。其具有结构简单、尺寸压缩空间较大和数据丰富的特点,是目前纯固态激光雷达最主流的技术方案。然而受限于需要在有限功率下发射大面积的激光,其不得不降低单位面积上激光的强度,势必会影响到探测精度和探测距离。因此还无法完成全路况的辅助驾驶,仅在较低速的无人外卖车、无人物流车等领域应用。代表品牌包括Ibeo、大陆、Ouster、法雷奥等。


5、信息处理单元

集成化方向发展,SoC替代FPGA是行业趋势。激光雷达接收的信号需要在处理系统经过放大处理和数模转换,经由信息处理模块计算,获取目标表面形态、物理属性等特性,最终建立物体模型。现阶段主控芯片FPGA为行业主流,远期企业自研SoC有望逐步替代。目前FPGA主控芯片市占率较高,但随着主流厂商对于性能及整体系统需求的提升,下一步的发展方向逐步向片上集成芯片(SoC)迁移。将探测器、前端电路、算法处理电路、激光脉冲控制等几个不同模块集成在一块芯片内,能够同时进行数据的采集与处理,甚至直接输出点云图像。国内外的SoC玩家主要包括禾赛科技、Mobileye、英特尔等。伴随计算规模与存储容量的增长,未来SoC将具备更高的集成度和更清晰的点云质量,或将逐步代替主控芯片FPGA。

(报告来源 :慧博资讯,原文标题:激光雷达行业深度:驱动因素、技术路线、产业链及相关公司深度梳理,内容有删减)
