又双叒叕添新战力,国奥科技开启多轴ZR电机新时代

hth官方来源:国奥科技2023-11-04我要评论(0)

电机安装维护复杂费时?狭窄设备空间多部电机部署困难?高速运动下,电机同步动态控制性能差?异形产品生产设备对电机安装角度、位置精度要求愈发严苛?……随着高精密...

电机安装维护复杂费时?

狭窄设备空间多部电机部署困难?

高速运动下,电机同步动态控制性能差?

异形产品生产设备对电机安装角度、位置精度要求愈发严苛?

……

随着高精密加工环节对多轴、多维自由度运动控制的精度要求日益提高,为解决客户实际应用中的难题,提供个性化、专业化的解决方案,国奥科技重磅推出“多轴ZR电机”。

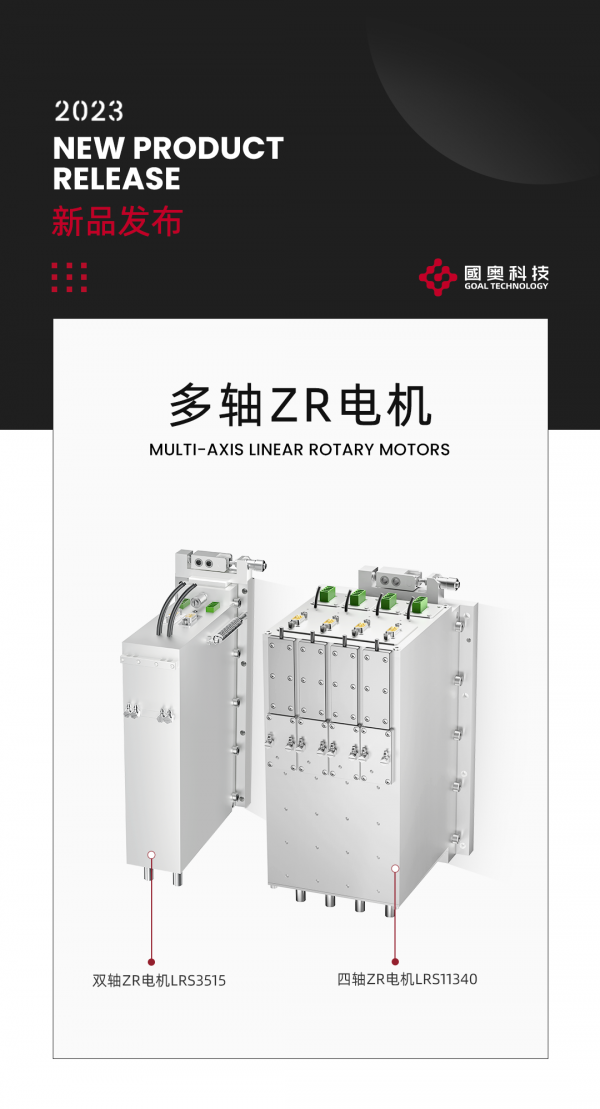

国奥科技多轴ZR电机系列是行业首发产品,其基于自身原有的“二自由度直线旋转电机”技术,结合客户实际应用需求创新优化设计。目前已有GAS-LRS3515-双轴电机、GAS-LRS11340-四轴电机两款多轴头模组电机。


采用多轴设计,使得ZR电机结构集成度更高,可同时实现对多个电机轴承在高速运动中的速度、力控精度、定位精度的同步性动态控制,满足紧凑型设备场景对高速、高精度的生产需求。


产品优势

提升生产效率,更高性价比

安装更便捷,有效降低设备部署和维护成本,其高速运动性能有效提升生产效率,实现降本增效。与单轴ZR电机相比,多轴ZR电机可实现同等或更高的产能,性价比更高。

更高精确度和重复性,降低损耗

采用多轴设计,可实现多部“直线旋转电机”在同一时间实现速度、位置以及力量的极致同步性控制,精确性以及重复性更高,满足晶圆等易碎元器件在拾取、放置过程中对位置重复精度、力控重复精度等苛刻的需求,极大降低损耗。

减少设备负荷,提升平稳性

与多部单轴电机相比,多轴ZR电机整体厚度变薄、重量更轻,有效减少设备横梁负荷,提高设备的平稳性和适用性能,可满足设备长时间高速运行中高精度的苛刻要求。

GAS-LRS3515-双轴电机参数

精细调节功能,适用多种设备

多轴头ZR模组设计,结构更紧凑,轻松应对各种狭窄设备空间;电机倾斜角度、水平位置可调节功能,满足多品种、异形化、定制化的柔性生产,为传统设备升级提供更多的可能。


可精细调节倾斜角度与位置

特有的滑轴装置,可精细调整电机倾斜角度,以及水平位置;适用于各种特殊设备环境,以及各种带有倾斜角度,或特殊形状的电子元器件以及精密零件的拾取、装配和放置等任务,有效优化生产流程。


多轴设计,同步性更高

创新性多轴头设计,电机内部结构更紧凑,节省设备空间;化多为一,实现同步性动态控制,提高电机之间“直线+旋转”运动同步精度,进一步提升良率和产能。


国奥科技电机技术优势:

可编程高精力控,降低损耗

国奥直线旋转电机带有“软着陆”功能,可实现±1g以内的稳定力度控制,支持速度、加速度及力度控制的程序化设定,使贴装头能够以非常精准的压力触碰芯片表面,降低损耗;


采用中空Z轴设计,预留气管接口,真空吸取、即插即用,并可根据元件结构及特性提供定制化服务。


高精度对位、贴片,保证良率

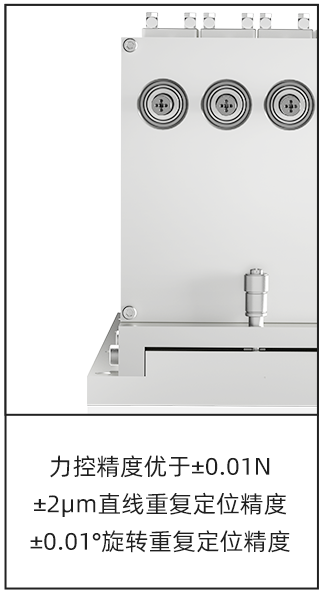

微米级位置反馈,获取精准数据,±0.01N力控精度,±2μm直线重复定位精度,±0.01°旋转重复定位精度,径向偏摆±1μm,编码器分辨率标准1μm,可在高速运行状态下仍稳定输出,提升良率及可靠性。


“Z+R”轴集成设计,提升速度

创新性的双轴集成化解决方案,将传统“伺服马达+滚珠丝杆”合二为一,解决了Z轴自重负载问题,高速、精准完成元件Pick & Place,贴装等动作,推力曲线平滑,峰值推力8-50N,有效行程10-50mm ,超高循环寿命,实现高效生产。


体积小,重量轻,可电机组合排列

直线旋转电机LRS1325重量仅530g,轻巧的机身重量大大减轻了设备高速运动中负载带来的影响。电机最小厚度仅为13mm,在设备有限的内部空间中可以并排安装多组电机,减少芯片贴装往复运动过程,提升设备贴装效率。


提供“电机+驱动一体化”设计方案

直线电机LAA4510采用“电机+驱动一体化”设计,其系统结构紧凑,电机传动效率更高,可满足先进封装技术对半导体测试分选设备的高速度、高精度、高效率的应用需求。


多轴ZR电机,高速同步动态控制

多轴设计定制方案,化多为一,电机结构高度集成,节省设备空间;滑轴设置可精细调节电机倾斜角度和位置,可实现对多电机的速度、力控、位置的高速同步性动态控制,为紧凑设备环境、异形器件等个性化生产提供专业的解决方案。
