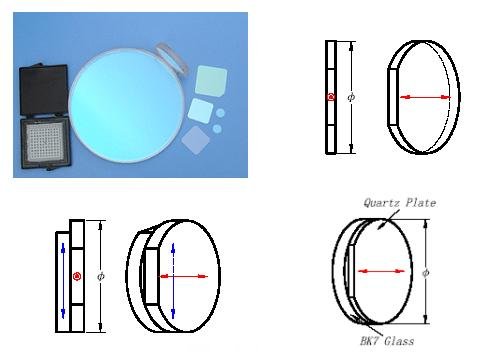

波片又名延迟片,是利用晶体材料的二次光折射制成的。E光和O光通过二次折射晶体改变了折射方向,延迟公式:δ=2πd(ne-no)/λ,从公式中可以看到延迟精度由硬度d决定。
标准波片有:全波片(λ),λ/2,λ/4,λ/8四种,广泛运用来分析光的各种偏振态。
波片规格
|
精度等级Tolerances
|
低精度
|
一般精度
|
高精度
|
尺寸公差 (mm)
|
±0.20
|
±0.10
|
+0.01/-0.01
|
厚度公差 (mm)
|
±0.20
|
±0.1
|
±0.005
|
光洁度
|
Ⅴ(80-50)
|
Ⅳ(60-40)
|
Ⅰ(10-5)
|
波前误差 @632.8nm
|
λ per 25mm
|
λ/4per 25mm
|
λ/20 per 25mm
|
有效通光口径
|
80%
|
90%
|
100%
|
平行度
|
3-5′
|
1′
|
3 ″
|
晶体定向精度
|
5′
|
1′
|
30″
|
倒边
|
0.3±0.20mmx45°或根据客户要求
|
不倒边
|
镀膜
|
R<0.2%
|
常规波长的波片(nm)
|
532、632.8、650、808、830、1064、1310、1550
|
波片的序列号: J(炬科)11(棱镜)A(波片种类)-波片形状
根据使用用途不同,可以将波片分为:
1101多级波片
1102 低级波片
1103 零级波片
1104真零级波片
|
