机械特性：

一、高钢性、重切削

◆全部采用优质树脂砂耐磨铸件，强韧筋骨，超大立柱，宽低座，蜂巢式结构。经退火处理，清除应力长久不变形。

◆三轴采用钢性极强的矩形导轨，可承受重切削，工作台精密研磨，淬火处理，大大增强了表面硬度。

二、高精度

◆三轴传动均采用台湾C3级精密滚珠丝杆，安装P3级轴承，确保了定位精度和重复定位精度。

◆三轴均采用日本三菱伺服马达和主轴电机，直联传动，提供了强劲的动力，确保了在强大承载能力下的进给精度。

◆采用国际知名品牌的P3级主轴，确保了主轴的可靠性高、寿命长、噪音小、震动小、精度高的优点。

控制系统特性：

稳定性好、速度快、精度高

◆采用世界先进顶级的三菱数控系统，M60S系列均采用伺服驱动，确保了控制系统的稳定性高、速度快，表面光滑，
　精度高等优点，具备了制造模具应有的功能，是模具生产的最佳选择。

◆所有M60S系列控制器都标配备了RISC64位CPU。

◆可对应内含以太网络和IC卡界面。

◆坐标显示值转换可自由切换（程序值显示或手动插入量显示切换）

◆标准内载波形显示功能，工作位置座标及中心点测量功能。

◆缓冲区修正机能扩展：可对应IC卡/计算机链接B/DNC/记MDI模式。

◆编辑画面中的编辑模式，可自行切换成整页编辑或整名编辑。

◆图形显示机能改进：可含有道具路径资料，以充分显示工作坐标及道具补偿的实际位置。

◆简易式对话程序软件（使用APLC所开发的，Magicpro_NAVIMILL对话程序）。

◆可对应Windows95/98/2000NT40/ME/XP的PLC开发软件。

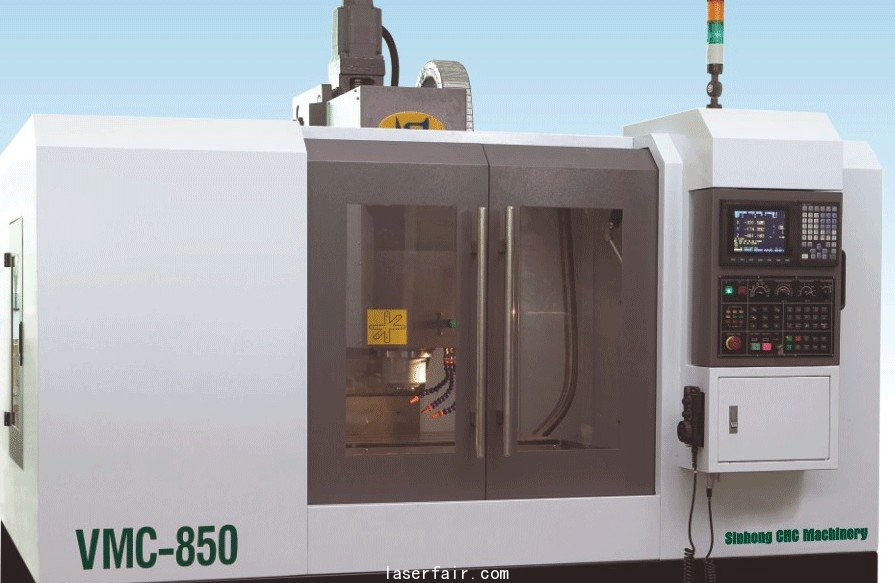

●SINHONG滑动导轨系列机械规格参数表

型号/单位	VMC-850
X轴行程(mm)	800
Y轴行程(mm)	500
Z轴行程(mm)	500
主轴端至工作台(mm)	150-700
主轴中心至立柱面(mm)	550
工作台尺寸(mm)	1050*500
工作台最大载重(kg)	800
T型槽宽度(mm)	3-18
主轴锥度	BT40
主轴最大转速(rpm)	8000
主轴/电机规格(kw)	7.5/11
三轴/电机规格(kw)	2*2*2
三轴移动速度(mm/min)	15000/15000/12000
最高进给速度(mm/min)	1-10000
定位精度(mm/min)	±0.01
重复定位精度(mm)	±0.005
气压(kg/cm2)	≥6
电源KVA	18
机械重量(kg)	5500
机床外形尺寸(长*宽*高)	2700*2350*2600

#p#分页标题#e#

配件:

标准配件		可选控制系统	可选配件
全封闭防护罩	工作状态警示灯	三菱系统M64S/E60	切屑输送机	BT40/BT50刀柄
气动拉刀装置	手持电子手轮	FANUC	自动断电	卸刀座
自动润滑系统	工具箱及工具	SIEMENS	刀库(10-24刀)	平口钳
循环冷却系统	传输线	德国PA	主轴冷却系统	压板
石英工作灯	水平调整螺丝及垫块		配电柜冷却系统	10000/12000/15000高速主轴
主轴装置	程式说明书及操作说明书		主轴中心出水系统
