一.选型指南

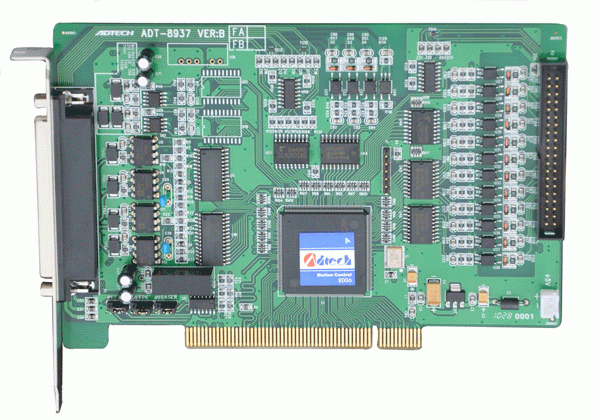

ADT-8937 激光打标控制卡
二.产品配置

• 1.三轴电机控制，32位PCI总线，即插即用；
• 2.产品工作直接使用主板提供的5V 电源，板卡上的数字输入输出信号采用外部电源；
• 3.提供4 路模拟信号，其中两路专用于振镜控制，两路扩展轴控制信号，可用于激光功率控制；
• 4.1路控制激光的开关信号，1路首脉冲抑制信号，1路ＰＷＭ信号；
• 5.9路通用数字输出信号，22路数字输入信号；
• 6.支持DOS、WINDOWS95/98/NT/2000/XP等操作系统，提供DOS、WINDOWS95/98/NT/2000/XP/WINCE开发库，可用VC++、VB、BC++、LabVIEW、Delphi、C++Builder等进行软件开发。


  A系统功能（无）
  B工业计算机 （无）
  C人机界面（无）
  D运动控制（无）
  E基本参数
  开关量输入：
  通道：22（包含扩展），全部光耦隔离。
  输入电压：4.5-5.5V
  高电平>3.0V
  低电平<0.7V
  隔离电压：2500V DC
  光耦输入延时时间 不大于0.1mS
  脉冲输出：
  通道：3轴脉冲，3轴方向
  最高脉冲频率：1MHz
  输出类型：5V差动输出
  输出方式：脉冲+方向 或 脉冲+脉冲
  开关量输出：
  输出通道：9路全部光耦隔离。
  输出类型：NPN集电极开路5-24VDC，额定电流50mA单路最大电流可达100mA
  应用环境
  电源要求：DC5V（有主板PCI插槽提供）;
  功 耗：空载功耗<5W
  工作温度：-10℃¬—50℃
  储存温度：-20℃¬—80℃
  工作湿度：20％¬—95%
  储存湿度：0%¬—95%


应用案例

激光打标机
